SDW

Konstruktionsskruv, brickhuvud

SDW Träskruv kan installeras utan förborrning och det platta huvudet ökar genomdragsbärförmågan. Huvudformen gör det även möjligt att installera skruven i nivå med träregeln.

Tekniskt datablad

CE-märkt

Användningsklass 2

Indoor

Black finish

EPD

Fastener Designer

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet: Kolstål
Ytbehandling: Black E-coat

Fördelar

För fogning av dubbla takstolar eller flera
Har fullständigt platt huvud som gör det möjligt att montera nästa arbetsstycke tätt
Särskilt lämplig för takstolar och reglar
CE-godkänd

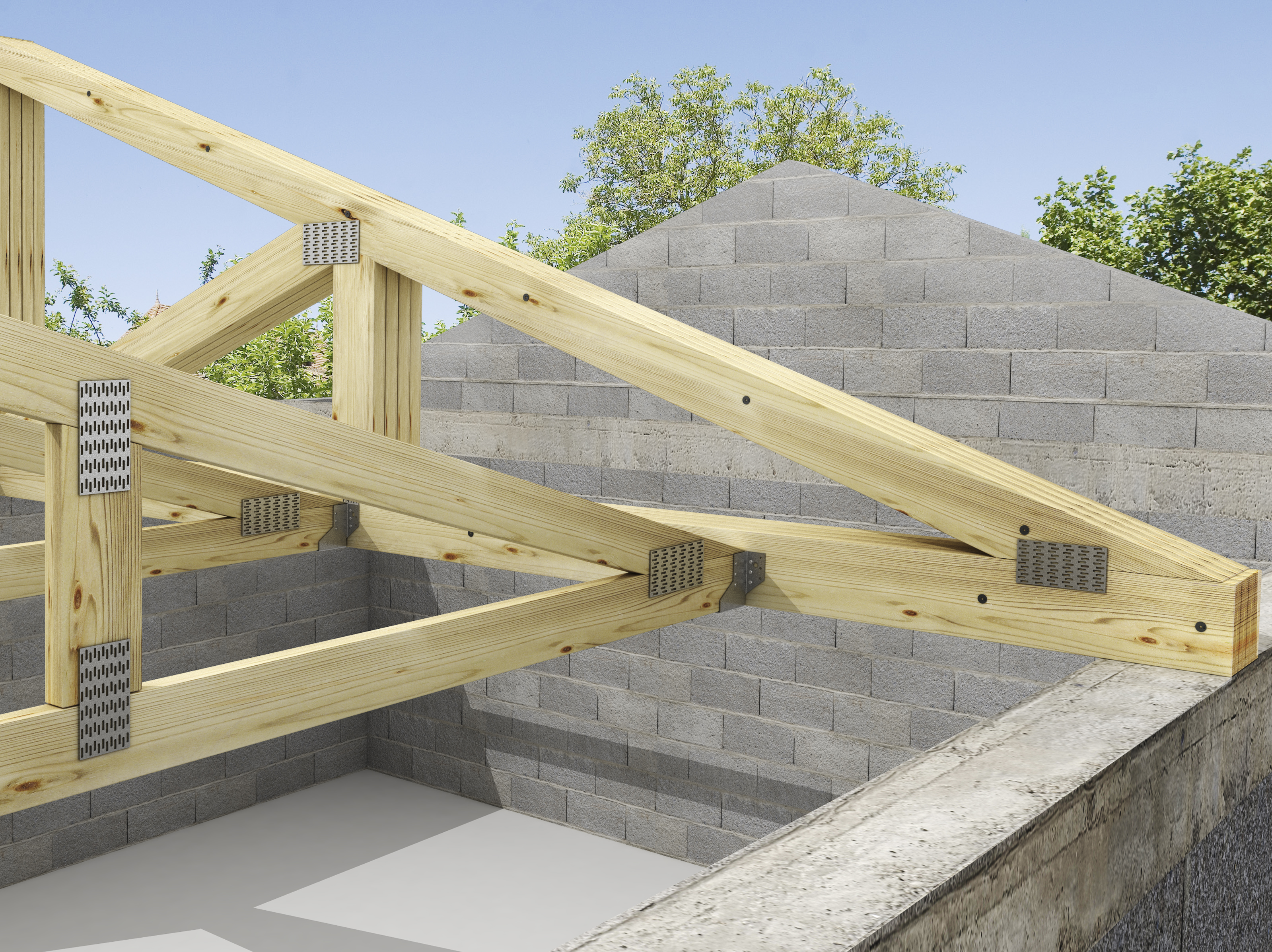

Applikationer

Monteras på

Varmförzinkat
Stålkvalitet 5.8

Användningsområden

För montering av dubbla reglar eller flera
Framtagen för regling

Teknisk data

Dimensioner

Product Dimensions

Art. nr.	DB nr.	Box Quantity	NOBB nr.	Vikt [kg]
SDW22258-R50E	2054434	50	-	0.018
SDW22300-R50E	2054441	50	-	0.02
SDW22338-R50E	1865763	50	-	0.021
SDW22438-R50E	2054444	50	-	0.025
SDW22458-R50E	2054457	50	-	0.028
SDW22500-R50E	2054467	50	-	0.03
SDW22600-R50E	2054551	50	-	0.034
SDW22638-R50E	2054554	50	-	0.037
SDW22634-R50E	2054555	50	-	0.038

Structural Parameters - hEN14592

Art. nr.	Karakteristisk böjmoment - M_y,k [M_y.k] [Nm]	Karakteristisk extrahering parameter - f_ax,k,90° [f_ax.k.90°] [N/mm²]	Karakteristisk genomdragshållfasthets parameter - f_head,k [f_head.k] [N/mm²]	Karakteristisk dragkraftstyrke - f_tens,k [f_tens.k] [kN]	Karakteristisk vridstyrke - f_tor,k [f_tor.k] [Nm]	Vrid ratio
SDW22258-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22300-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22338-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22438-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22458-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22500-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22600-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22638-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22634-R50E	17.4	13.2	21.4	21.4	24.2	4.5

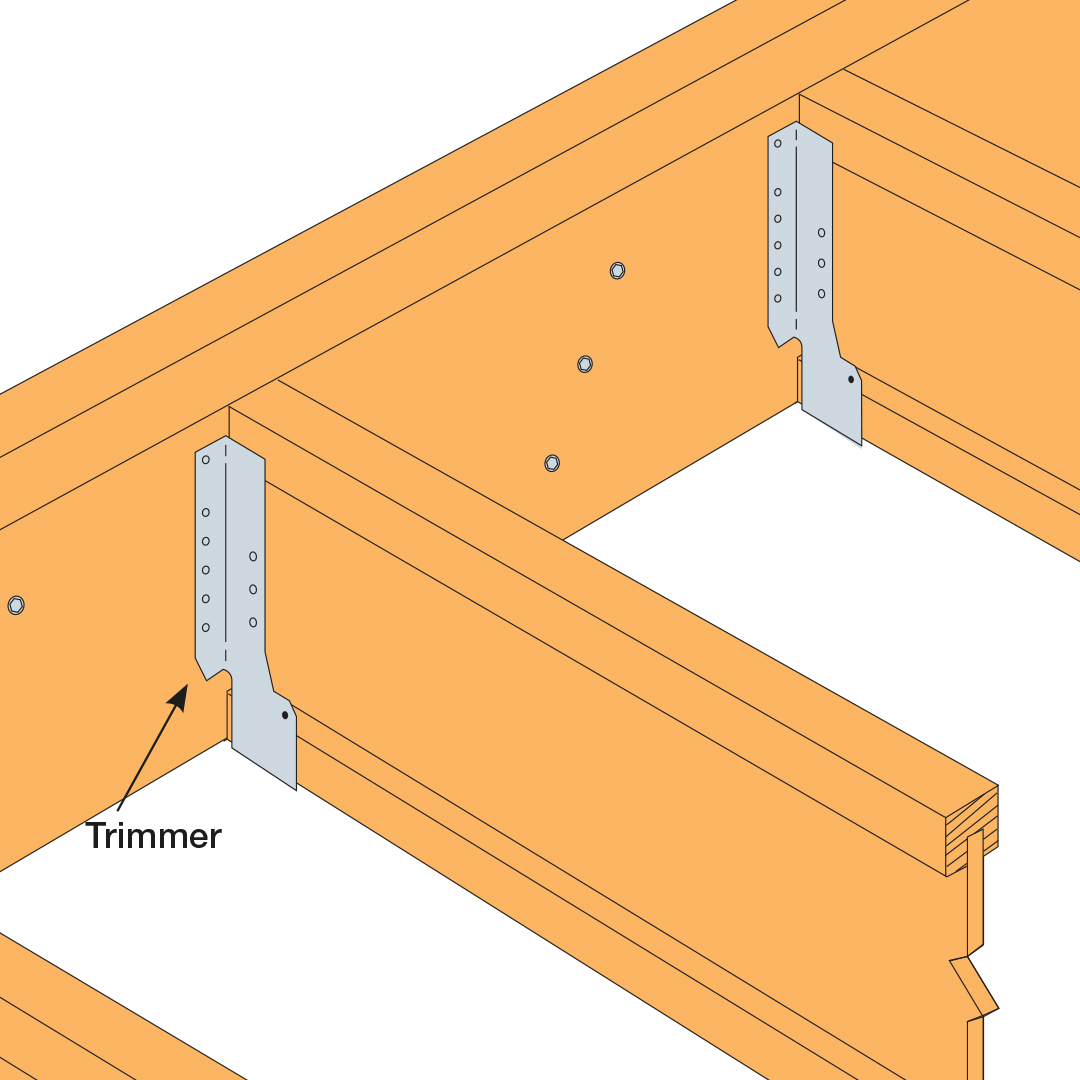

Anslutningsdetalj för en Multiply Trimmer (UDL) – 2-lagers

Art. nr.	Skruv SWL [N]	Säker arbetsbelastning Max UDL⁽¹⁾ [KN/m]			Screw Characteristic Load	Karakteristiska laster Maximal UDL ⁽¹⁾ [kN/m]
Art. nr.	SCL⁽²⁾ Långsiktigt	1 Rad @ 600 ctrs	2 Rad @ 600 ctrs	3 Rad @ 600 ctrs	SCL⁽²⁾ Long Term	1 Rad @ 600ctrs	2 Rad @ 600ctrs	3 Rad @ 600ctrs
SDW22300-R50E	980	3.3	6.5	9.8	2900	9.7	19.3	29
SDW22338-R50E	1110	3.7	7.4	11.1	3110	10.4	20.7	31.1
SDW22500-R50E	1220	4.1	8.1	12.2	3810	12.7	25.4	38.1
SDW22634-R50E	1220	4.1	8.1	12.2	3810	12.7	25.4	38.1

1. Uniformly Distributed Load

2. Structural Composite Lumber

3. The load is uniformly distributed from hangers at regilar centres up to 600mm maximum

4. To calculate the maximum allowable end reaction for each hanger - multiply the UDL by the spacing e.g. 3.51x 0.6 = 2.1kN per hanger

5. To calculate the maximum span of trimmed joists use: 2 x UDL (from above table) / Floor Load (kN/m²) e.g. 2 x 3.51 / 3.12kN

Anslutningsdetaljer för en Multiply Trimmer (UDL) – 3-lagers

Art. nr.	Screw SWL [N]	Säker arbetsbelastning Maximal UDL⁽¹⁾ [kN/m]			Skruv Karaktäristisk belastning [N]	Characteristic Loads Maximum UDL ⁽¹⁾
Art. nr.	SCL⁽²⁾ Long Term	1 Row @ 600ctrs	2 Row @ 600ctrs	3 Row @ 600ctrs	SCL⁽²⁾ Long Term [N]	1 Row @ 600ctrs	2 Row @ 600ctrs	3 Row @ 600ctrs
SDW22438-R50E	1090	2.7	5.5	8.2	2950	7.4	14.8	22.1
SDW22500-R50E	1120	2.8	5.6	8.4	3070	7.7	15.4	23

1. Uniformly Distributed Load

2. Structural Composite Lumber

3. The load is uniformly distributed from hangers at regilar centres up to 600mm maximum

4. To calculate the maximum allowable end reaction for each hanger - multiply the UDL by the spacing e.g. 3.51x 0.6 = 2.1kN per hanger

5. To calculate the maximum span of trimmed joists use: 2 x UDL (from above table) / Floor Load (kN/m2) e.g. 2 x 3.51 / 3.12kN

Anslutningsdetalj för Multiply Trimmer (UDL) – 4-lagers

Art. nr.	Screw SWL	Safe Working Loads Maximum UDL⁽¹⁾ [kN/m]			Screw Characteristic Load [N]	Characteristic Loads Maximum UDL ⁽¹⁾
Art. nr.	SCL⁽²⁾ Long Term	1 Row @ 600ctrs	2 Row @ 600ctrs	3 Row @ 600ctrs	SCL⁽²⁾ Long Term	1 Row @ 600ctrs	2 Row @ 600ctrs	3 Row @ 600ctrs
SDW22600-R50E	1130	2.5	5	7.5	3115	6.9	13.8	20.8
SDW22634-R50E	1120	2.5	5	7.5	3070	6.8	13.6	20.5

1. Uniformly Distributed Load

2. Structural Composite Lumber

3. The load is uniformly distributed from hangers at regilar centres up to 600mm maximum

4. To calculate the maximum allowable end reaction for each hanger - multiply the UDL by the spacing e.g. 3.51x 0.6 = 2.1kN per hanger

5. To calculate the maximum span of trimmed joists use: 2 x UDL (from above table) / Floor Load (kN/m2) e.g. 2 x 3.51 / 3.12kN

Lastöverföring – 2-lagers

Art. nr.	Maximal säker arbetsbelastning [kN]		Maximal karakteristisk belastning [kN]
Art. nr.	4 nr. Skruvar	6 nr. Skruvar	4 No. Screws	6 No. Screws
SDW22300-R50E	7.8	11.8	23.2	34.8
SDW22338-R50E	8.9	13.3	24.9	37.3
SDW22500-R50E	9.8	14.6	30.5	45.7
SDW22634-R50E	9.8	14.6	30.5	45.7

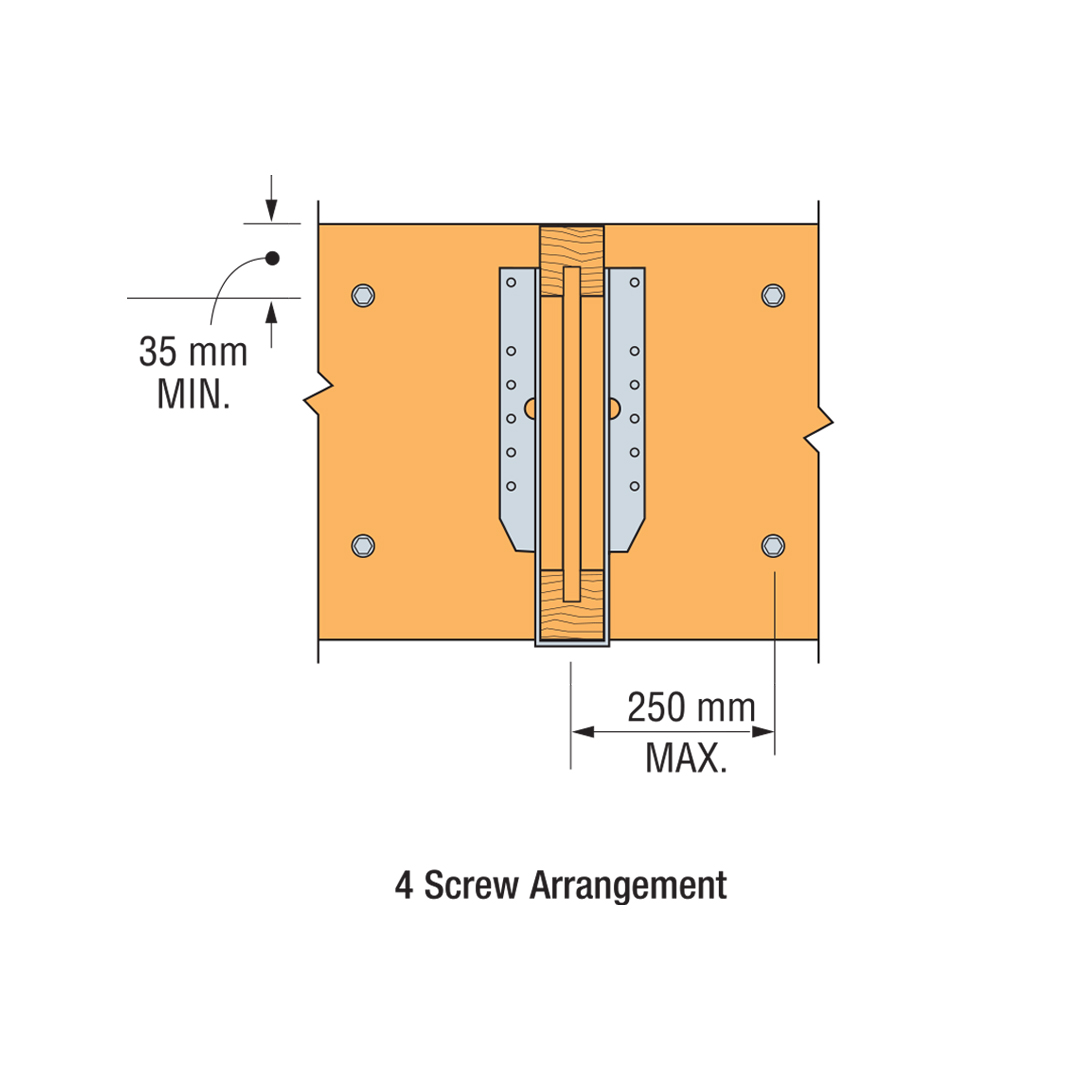

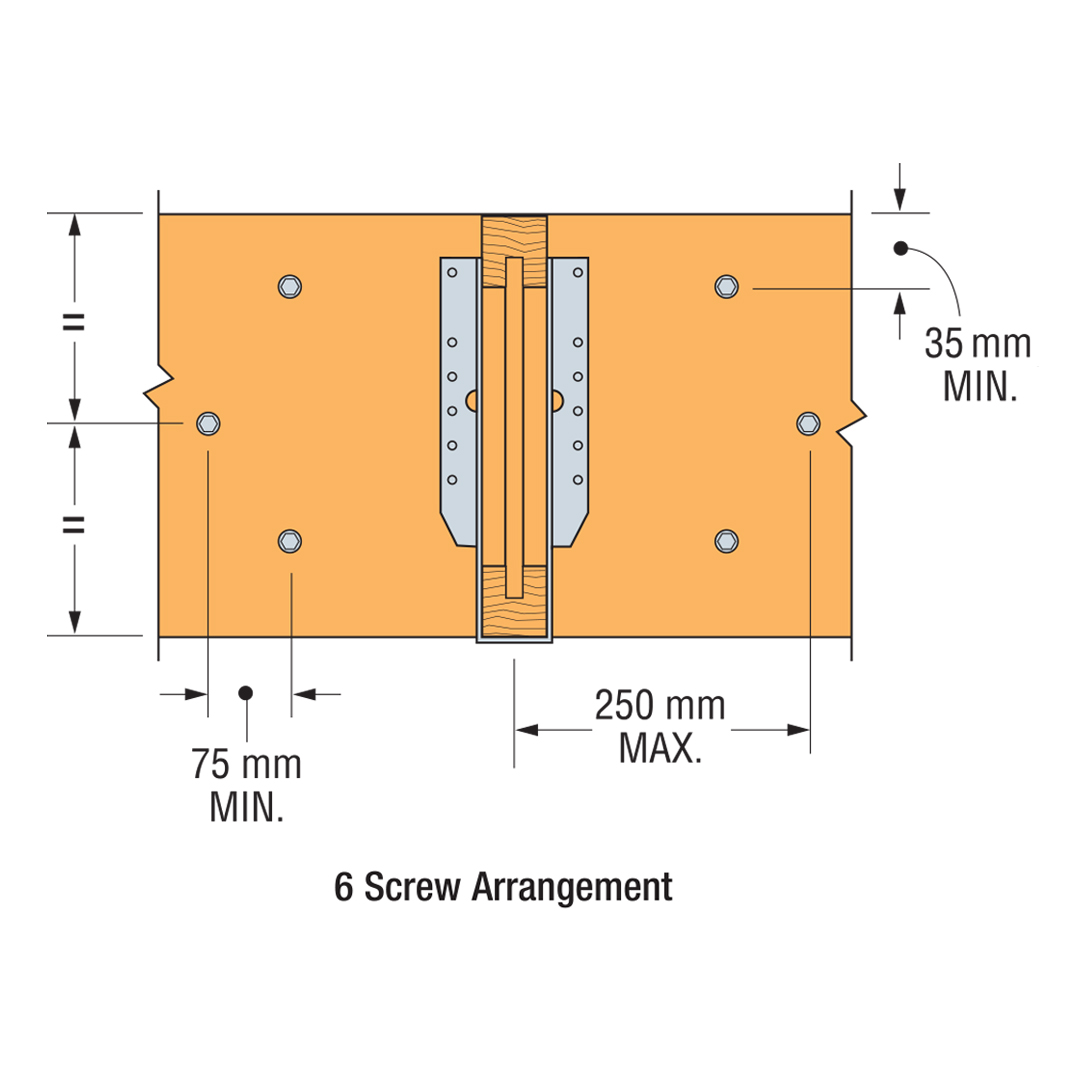

For 4 & 6 screw arrangement images, see installation tab below

Lastöverföring – 3-lagers

Art. nr.	Maximum Safe Working Load [kN]		Maximal karakteristisk kapacitet [kN]
Art. nr.	4 No. Screws	6 No. Screws	4 No. Screws	6 No. Screws
SDW22438-R50E	6.5	9.8	17.7	26.6
SDW22500-R50E	6.7	10.1	18.4	27.6

For 4 & 6 screw arrangement images, see installation tab below

Lastöverföring – 4-lagers

Art. nr.	Maximum Safe Working Load [kN]		Maximum Characteristic Load [kN]
Art. nr.	4 No. Screws	6 No. Screws	4 No. Screws	6 No. Screws
SDW22600-R50E	6	9	16.6	24.92
SDW22634-R50E	6	9	16.4	24.56

For 4 & 6 screw arrangement images, see installation tab below

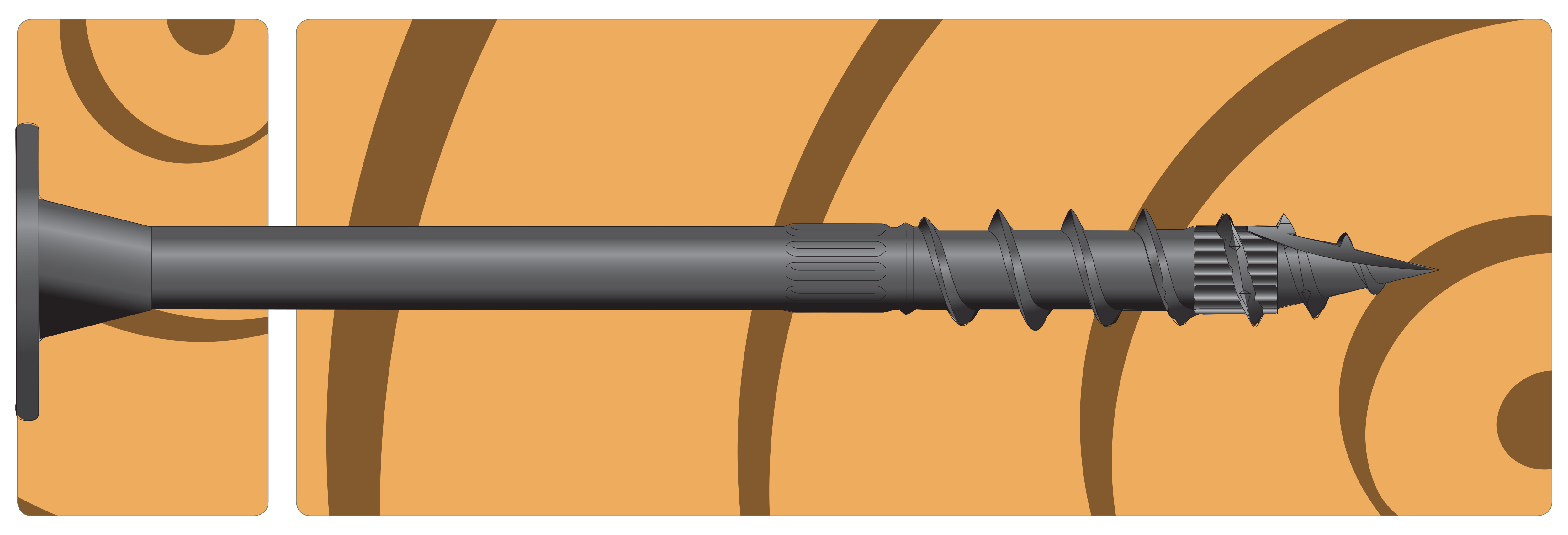

Montage

Installation

SDW skruvar monteras bäst med långsamt varvtal och en T40 bits (bits finns i varje låda)
Förborrning är inte nödvändig. SDW skruv kan även monteras genom lättmetallreglar
Dra i skruven tillräckligt tills huvudet har försänkts lätt för att uppnå korrekta värden
Inbördes avstånd mellan skruvarna kan justeras upp till 75 mm
