FM-753 A4

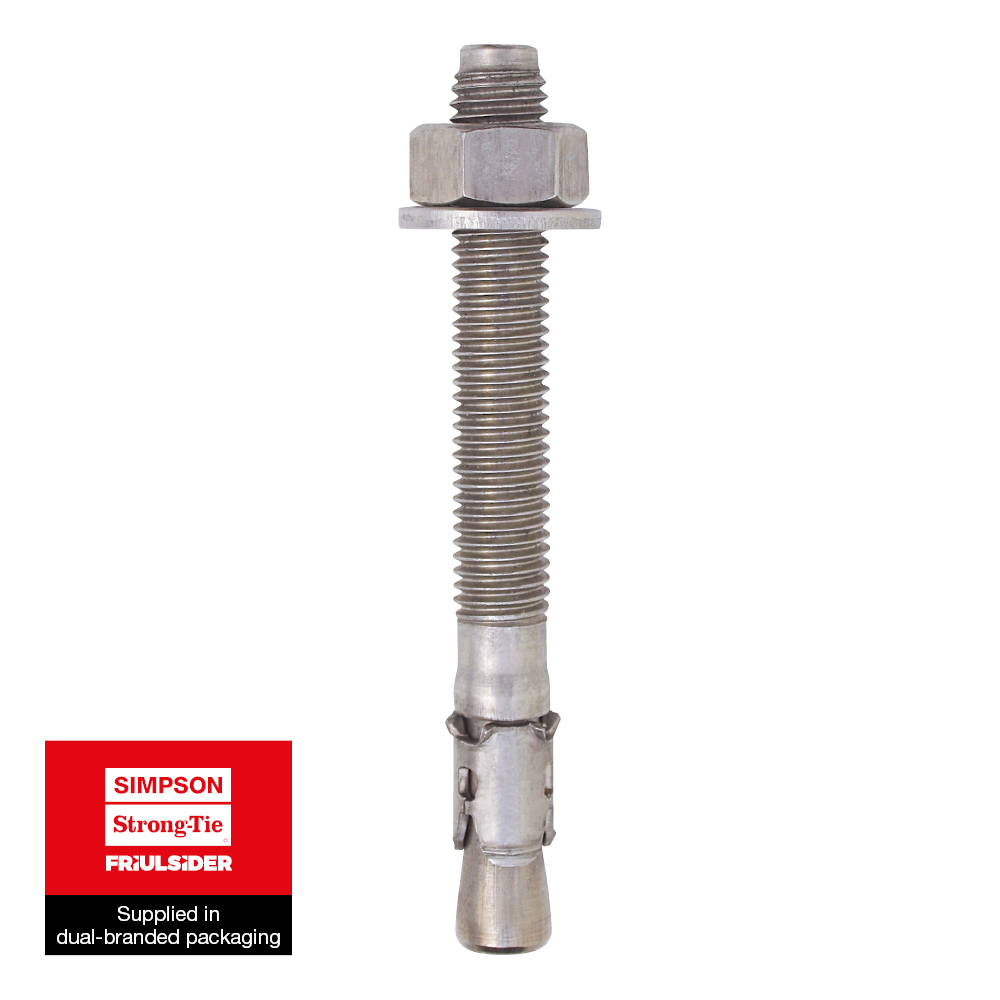

Expanderskruv, rostfritt stål A4

Kraftig expanderskruv för medelhöga laster i storlekarna M6-M20. Option 7 klassad för montage i osprucken betong C20/25 - C50/60.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 3

Rostfri och syrafast, A4

Severe

Fix Calc

Produktinformation

Bilder

Egenskaper

Material

Rostfritt stål A4

Fördelar

Brett sortiment
Enkel installation
För aggressiva miljöer eller kustnära montage
Kallformat stål
Godkänd för reducerade sättdjup
Clips med hullingar som förhindrar glidning vid montage

Applikationer

Användningsområden

Räcken
Metall- och träkonstruktioner
Fasader

Lämplig för

Osprucken betong
Sten

Teknisk data

Dimensioner

Product Dimensions

Art. nr.	Produktreferens	NOBB nr. [NOBB nr.]	Dimensions [ØxL] [mm]	Thread length	Fästdonets tjocklek [t_fix,max] med standardinställningsdjup [h_ef,STD] [mm]	Fixturens tjocklek [t_fix,max] med reducerat sättningsdjup [h_ef,RED] [mm]	Håldiameter i fästdon [d_f] [mm]	Hålets diameter [d_o] x djup [h₁] i underlag [mm]	Min. infästningsdjup [h_ef] [mm]	Qty per box	Antal per ytterförpackning	Vikt [kg]
7532000806500	FM-753 A4	60743009	M8x65	38	7	15	9	8x60	40	100	1000	0.027
7532000807500	FM-753 A4	60743010	M8x75	48	15	25	9	8x60	40	100	400	0.03
7532000811500	FM-753 A4	60743011	M8x115	83	55	65	9	8x60	40	100	400	0.043
7532001006000	FM-753 A4	60343012	M10x60/*	28	-	5	12	10x55	35	50	500	0.044
7532001007500	FM-753 A4	60743013	M10x75	43	5	20	12	10x70	50	50	500	0.052
7532001009000	FM-753 A4	60743014	M10x90	55	20	35	12	10x70	50	50	200	0.059
7532001012000	FM-753 A4	60743015	M10x120	85	50	65	12	10x70	50	50	200	0.074
7532001210000	FM-753 A4	60743016	M12x100	58	10	25	14	12x85	60	50	200	0.093
7532001211000	FM-753 A4	60743017	M12x110	68	20	35	14	12x85	60	50	200	0.1
7532001213500	FM-753 A4	60743018	M12x135	93	45	60	14	12x85	60	25	100	0.12

* Anchors with reduced embedment depths

** Not covered by CE certification

Konstruktionskapacitet – enkel förankring – inga kantavstånd

Art. nr.	Produktreferens	Dimensions [ØxL] [mm]	Konstruktionskapacitet – enkel förankring – inga kantavstånd
			Dimensioneringskapacitet – icke-sprickbildad betong (3)
			Spänning - NRd (1)				Skärkraft - VRd (1-2)				Böjmoment MRd [Nm]
			C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	Böjmoment MRd [Nm]
7532000806500	FM-753 A4	M8x65	5	5.85	6.6	7.1	8.3	-	-	-	18.04
7532000807500	FM-753 A4	M8x75	5	5.85	6.6	7.1	8.3	-	-	-	18.04
7532000811500	FM-753 A4	M8x115	5	5.85	6.6	7.1	8.3	-	-	-	18.04
7532001006000	FM-753 A4	M10x60/*	8	9.76	11.28	12.4	11.6	-	-	-	36.84
7532001007500	FM-753 A4	M10x75	8	9.76	11.28	12.4	11.6	-	-	-	36.84
7532001009000	FM-753 A4	M10x90	8	9.76	11.28	12.4	11.6	-	-	-	36.84
7532001012000	FM-753 A4	M10x120	8	9.76	11.28	12.4	11.6	-	-	-	36.84
7532001210000	FM-753 A4	M12x100	15.2	18.544	21.432	23.56	20.6	20.6	20.6	20.6	63.9
7532001211000	FM-753 A4	M12x110	15.2	18.544	21.432	23.56	20.6	20.6	20.6	20.6	63.9
7532001213500	FM-753 A4	M12x135	15.2	18.544	21.432	23.56	20.6	20.6	20.6	20.6	63.9

1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

*) Short series with reduced embedment depth

**) Not covered by CE certification

Montage

Installation data

Art. nr.	Produktreferens	Dimensions [ØxL] [mm]	Ø drilling hole [d0] [mm]	Min. borrdjup [h1] [mm]	Ø borrfixtur [df] [mm]	Wrench size [SW] [mm]	Installation torque [Tinst] [Nm]	Embedment depth [hef] [mm]	Min. stödtjocklek [hmin] [mm]
7532000806500	FM-753 A4	M8x65	8	60	9	13	15	40	100
7532000807500	FM-753 A4	M8x75	8	60	9	13	15	40	100
7532000811500	FM-753 A4	M8x115	8	60	9	13	15	40	100
7532001006000	FM-753 A4	M10x60/*	10	55	12	17	25	35	100
7532001007500	FM-753 A4	M10x75	10	70	12	17	25	50	100
7532001009000	FM-753 A4	M10x90	10	70	12	17	25	50	100
7532001012000	FM-753 A4	M10x120	10	70	12	17	25	50	100
7532001210000	FM-753 A4	M12x100	12	85	14	19	50	60	120
7532001211000	FM-753 A4	M12x110	12	85	14	19	50	60	120
7532001213500	FM-753 A4	M12x135	12	85	14	19	50	60	120

* Not included in the approval

Avstånd och kantavstånd

Art. nr.	Produktreferens	Dimensions [ØxL] [mm]	Min. edge distance [cmin] [mm]	Min. spacing [smin] [mm]	Characteristic edge distance [ccr,N] [mm]	Karakteristiskt avstånd (5) - Scr,N [scr,N] [mm]
7532000806500	FM-753 A4	M8x65	60	60	60	120
7532000807500	FM-753 A4	M8x75	60	60	60	120
7532000811500	FM-753 A4	M8x115	60	60	60	120
7532001006000	FM-753 A4	M10x60/*	75	75	75	150
7532001007500	FM-753 A4	M10x75	75	75	75	150
7532001009000	FM-753 A4	M10x90	75	75	75	150
7532001012000	FM-753 A4	M10x120	75	75	75	150
7532001210000	FM-753 A4	M12x100	90	90	90	180
7532001211000	FM-753 A4	M12x110	90	90	90	180
7532001213500	FM-753 A4	M12x135	90	90	90	180
