HD

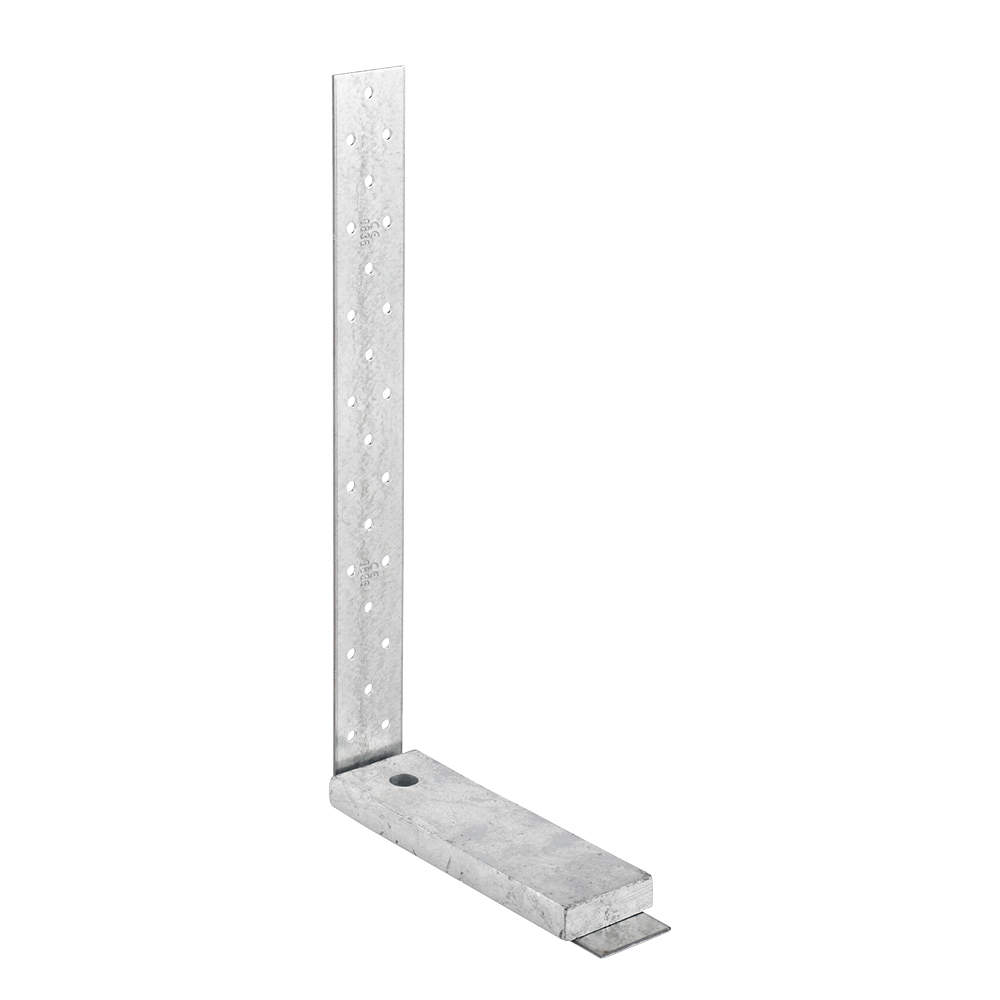

Dragankare med förstärkningskloss
Dragankaret består av två delar: ett bockat vinddragband av varmförzinkat stål och en varmförzinkad underlagsplatta, som överför kraften från den vertikala fliken till betonginfästningen.
CE-märkt
Tekniskt avtal
Electrogalvanized steel Z275
EPD
Användningsklass 2
Indoor
Teknisk data
Mått
Dimensioner
| Referens | beslag mått | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| övrigt | produktmått[mm] | balk | fläns B | ||||||||||
| antal per förpackning | vikt[kg] | A[mm] | B[mm] | C[mm] | d[mm] | E[mm] | G[mm] | t[mm] | rund | rund | |||
| Ø5[mm] | Ø13[mm] | Ø18[mm] | Ø22[mm] | ||||||||||
| HD340M12G | 10.0 | 1.3 | 342 | 182 | 40 | 15 | 27 | 50 | 2 | 24 | 1 | - | - |
| HD400M16G | 10.0 | 1.2 | 403 | 123 | 40 | 15 | 28 | 60 | 3 | 29 | - | 1 | - |
E = borravstånd från väggen

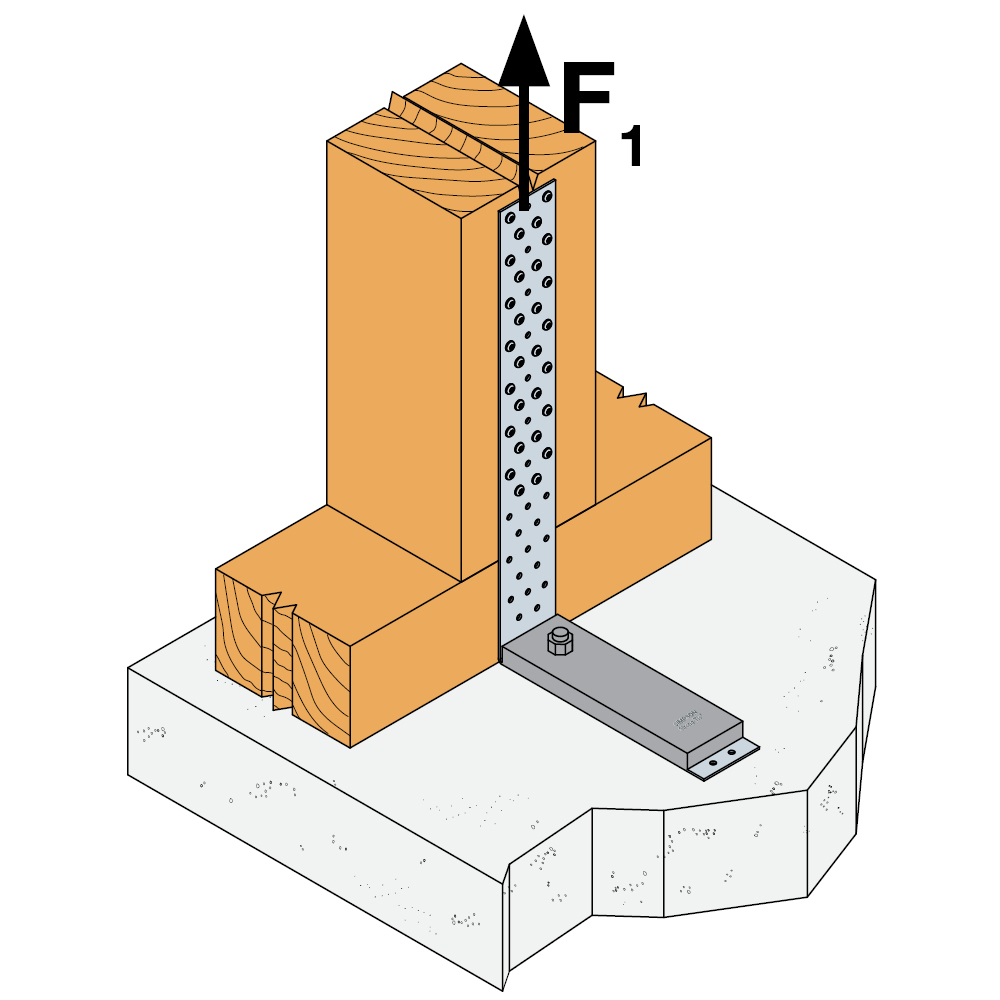

Bärförmågatabell (karakteristiske värden)
| Referens | Holdowns kapacitet | ||||
|---|---|---|---|---|---|
| produkt capacities - trä to betong | |||||
| antal of Fasteners | Capacities[kN] | ||||
| balk | fläns B | R₁,ₖ | Bolt factor | ||
| antal | antal | typ | |||
| HD340M12G | n | 1.0 | M12 | min. (n x Rlat.k; 17,8/kmod) | 1.2 |
| HD400M16G | n | 1.0 | M16 | min. (n x Rlat.k; 23,4/kmod) | 1.3 |
För beräkningsmässig bärförmåga se ”Allmän information”
Rlat,k = karakteristisk tvärbärförmåga av ett förband
Antal förband n = neff enl. Eurokod 5 (8.3.1.1)

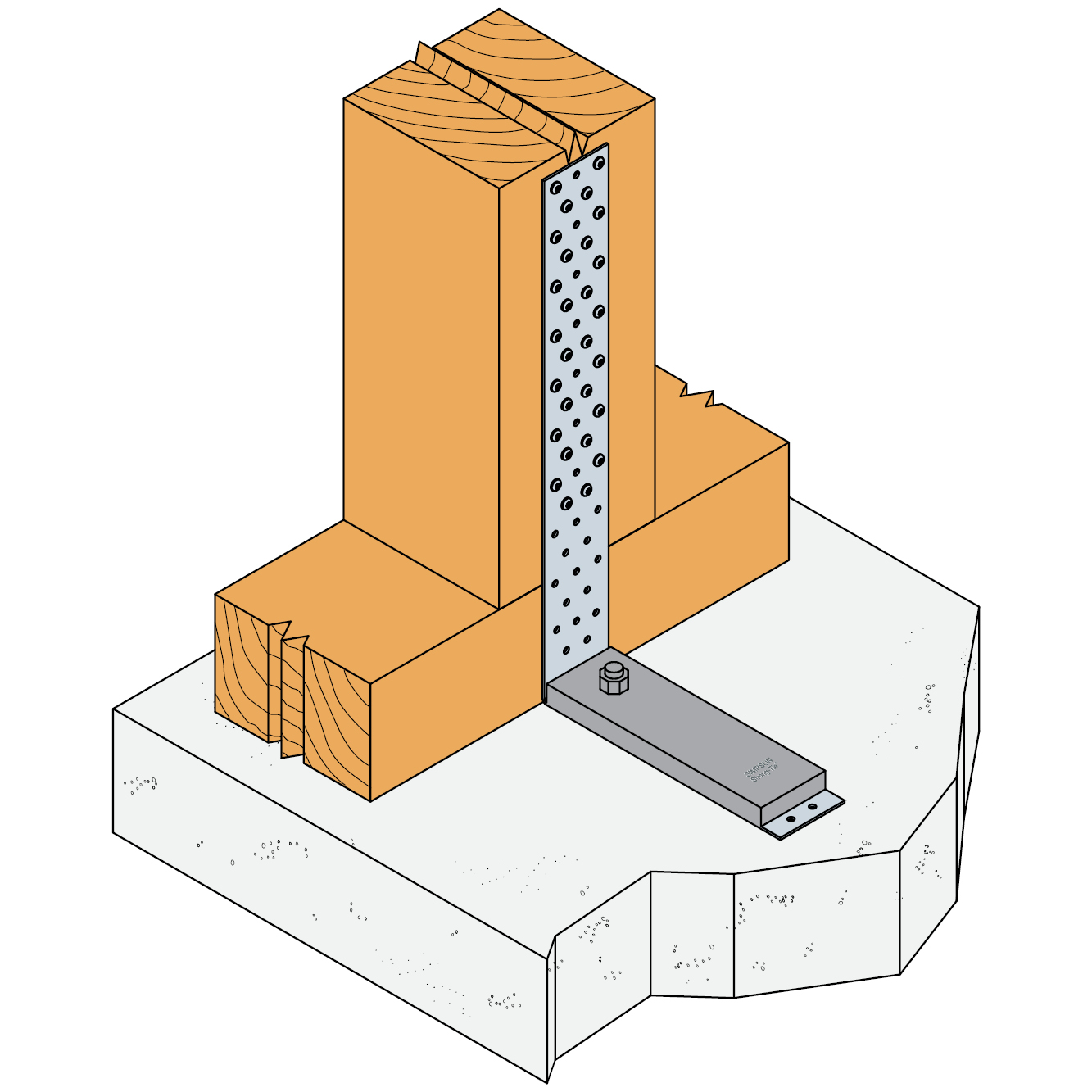

Montage
Montage
