BT4

Dolda balkbärare

Balkbärare BT / BTN används för trä mot trä och BTC beslaget för trä mot betong som exempelvis balkavväxlingar. Det inslitsade beslaget skapar ett dolt montage och det går att designa knutpunkter med lodrät lutning på upp till 45°.

För aktuell balkdimension väljs en beslagshöjd på 32 mm mindre än denna för BT och BTN.
BTN90 och BT4-90 kan användas för balkdimension 90 mm.

BT samt BTN beslagens primärbalk installeras med CSA ankarskruv alt. CNA ankarspik. Sekundärbalken monteras med STD dorn.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Electrogalvanized steel 20 µm

Eld, 60 min

EPD

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Förzinkat stål S250GD + Z275 i enlighet med EN 10346
Korrosionsskydd:
275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Det är möjligt att utföra fogar med en lodrätt lutning på upp till 45
Montagespåret garanterar en enkel upphängning av sekundärbalken
BT4 balkbärare kan också användas som tvåradig balkbärare
Vid användning av denna balkbärare är det inte nödvändigt med ytterligare stöd
Brandhämmande i upp till 60 minuter. För ytterligare information, vänligen kontakta vår tekniska avdelning

Applikationer

Monteras på

Trä-trä fogningar

Användningsområden

Används till för att ansluta träbalkar till primärbalk eller stolpar av trä.

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Teknisk data

Dimensioner

Mått

Art. nr.	Mått [mm]					Sekundärbalk storlek [mm]		Hål HB	Hål SB	Antal per förpackning	Vikt [kg]
	A	B	C	t₁	t₂	Bredd	Höjd	Ø5	Ø13
	A	B	C	t₁	t₂	Min.	Min. β=0	Ø5	Ø13
BT4-90-B	90	106	61	3	6	60	90	16	4 (Ø8.5)	25	0.54
BT4-120-B	120	106	61	3	6	60	152	20	3	25	0.72
BT4-160-B	160	106	61	3	6	60	192	28	4	20	0.95
BT4-200-B	200	106	61	3	6	60	232	36	5	15	1.2
BT4-240-B	240	106	61	3	6	60	272	44	6	15	1.4

HB = huvudbalken; SB = sekundärbalken

Kombinerad last:

Karakteristisk bärförmåga - Balk-balkfogningar

Art. nr.	Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning
	Utspikning				Karakteristisk bärförmåga [kN]
	HB		SB		R_1,k						R_2,k
	-	Typ	-	Typ	Längden av dornen [mm]						Längden av dornen [mm]
	-	Typ	-	Typ	60	80	100	120	140	160	60	80	100	120	140	160
BT4-90-B	16	CNA4.0x50	4	STD8	10.8	11.8	12.9	13.7	13.7	13.7	8.1	8.9	9.7	10.3	10.3	10.3
BT4-120-B	20	CNA4.0x50	3	STD12	17.3	18.2	19.4	20.7	22.3	23.9	11.5	12.1	12.9	13.8	14.9	15.9
BT4-160-B	28	CNA4.0x50	4	STD12	28	29.5	31.2	33.3	35.7	38.2	21	22.1	23.4	25	26.8	28.6
BT4-200-B	36	CNA4.0x50	5	STD12	39.8	41.9	44.3	47.2	50.4	53.9	31.8	33.5	35.4	37.8	40.3	43.1
BT4-240-B	44	CNA4.0x50	6	STD12	52.2	54.9	57.9	61.7	65.9	70.3	43.5	45.8	48.2	51.4	54.9	58.6

Sekundärbalken ska ha minst samma bredd som längden på dornen.
För balkar med lutning β ska kapaciteten multipliceras med faktorn.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

R_2,k beräkningsvärden räknas med R_2,k= R_1,k x (antal dorn - 1) / (antal dorn).
Det översta dornet räknas inte vid lyft eftersom den placeras i ett öppet hål.
För mer information se ETA.

Karakteristisk bärförmåga - Balk-balkfogningar - R3,k och R4,k

Art. nr.	Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning
	Utspikning				Karakteristisk bärförmåga [kN]
	HB		SB		R_3,k						R_4,k
	-	Typ	-	Typ	Längden av dornen [mm]
	-	Typ	-	Typ	60	80	100	120	140	160
BT4-90-B	16	CNA4.0x50	4	STD8	1.5	1.9	2.3	2.7	3.1	3.6	7.8
BT4-120-B	20	CNA4.0x50	3	STD12	2.2	2.9	3.5	4.2	4.8	5.6	9.8
BT4-160-B	28	CNA4.0x50	4	STD12	2.9	3.6	4.4	5.3	6.2	7	13.7
BT4-200-B	36	CNA4.0x50	5	STD12	3.5	4.4	5.4	6.4	7.4	8.4	17.6
BT4-240-B	44	CNA4.0x50	6	STD12	4.2	5.3	6.4	7.4	8.6	9.8	21.6

Sekundärbalken ska ha minst samma bredd som längden på dornen.
Bärigheten för R_4,k gäller för alla längder av stålplugg.

Karakteristisk bärförmåga - Balk-stolpfogningar

Art. nr.	Karakteristisk bärförmåga - Balk-stolpfogningar - delvis utspikning
	Utspikning				Stolpbredd	Karakteristisk bärförmåga [kN]
	HB		SB		Min.	R_1,k						R_2,k
	-	Typ	-	Typ		Längden av dornen [mm]						Längden av dornen [mm]
	-	Typ	-	Typ		60	80	100	120	140	160	60	80	100	120	140	160
BT4-90-B	8	CNA4.0x50	4	STD8	86	9	9.9	10.9	11.6	11.6	11.6	6.8	7.4	8.2	8.7	8.7	8.7
BT4-120-B	12	CNA4.0x50	3	STD12	86	14.6	15.5	16.6	17.9	19.4	20.7	9.7	10.3	11.1	11.9	12.9	13.8
BT4-160-B	16	CNA4.0x50	4	STD12	86	22.9	24.4	26	27.9	30	32	17.2	18.3	19.5	20.9	22.5	24
BT4-200-B	20	CNA4.0x50	5	STD12	86	32	34.1	36.2	38.7	41.2	43.4	25.6	27.3	29	31	33	34.7
BT4-240-B	24	CNA4.0x50	6	STD12	86	41.6	44.3	46.8	49.7	52.3	53.2	34.7	36.9	39	41.4	43.6	44.3

Sekundärbalken ska ha minst samma bredd som längden på dornen.
För balkar med lutning β ska kapaciteten multipliceras med faktorn.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

Beräkningsvärden i denna tabell gäller också vid delvis utspikning av balk-balk samlingar.
R_2,kberäkningsvärden räknas med R_2,k = R_1,k x (antal dorn - 1) / (antal dorn).
Det översta dornet räknas inte vid lyft eftersom den placeras i ett öppet hål.
För mer information se ETA.

Karakteristisk bärförmåga - Balk-stolpfogningar - R3.k och R4.k

Art. nr.	Karakteristisk bärförmåga - Balk-stolpfogningar - delvis utspikning
	Utspikning				Stolpbredd	Karakteristisk bärförmåga [kN]
	HB		SB		Min.	R_3,k						R_4,k
	-	Typ	-	Typ		Längden av dornen [mm]
	-	Typ	-	Typ		60	80	100	120	140	160
BT4-90-B	8	CNA4.0x50	4	STD8	86	1.5	1.9	2.3	2.7	2.7	2.7	3.9
BT4-120-B	12	CNA4.0x50	3	STD12	86	2.2	2.9	3.5	4.2	4.8	5.6	5.9
BT4-160-B	16	CNA4.0x50	4	STD12	86	2.9	3.6	4.4	5.3	6.2	7	7.8
BT4-200-B	20	CNA4.0x50	5	STD12	86	3.5	4.4	5.4	6.4	7.4	8.4	9.8
BT4-240-B	24	CNA4.0x50	6	STD12	86	4.2	5.3	6.4	7.4	8.6	9.8	11.8

Sekundärbalken ska ha minst samma bredd som längden på dornen.

Bärigheten för R_4,k gäller för alla längder av stålplugg.

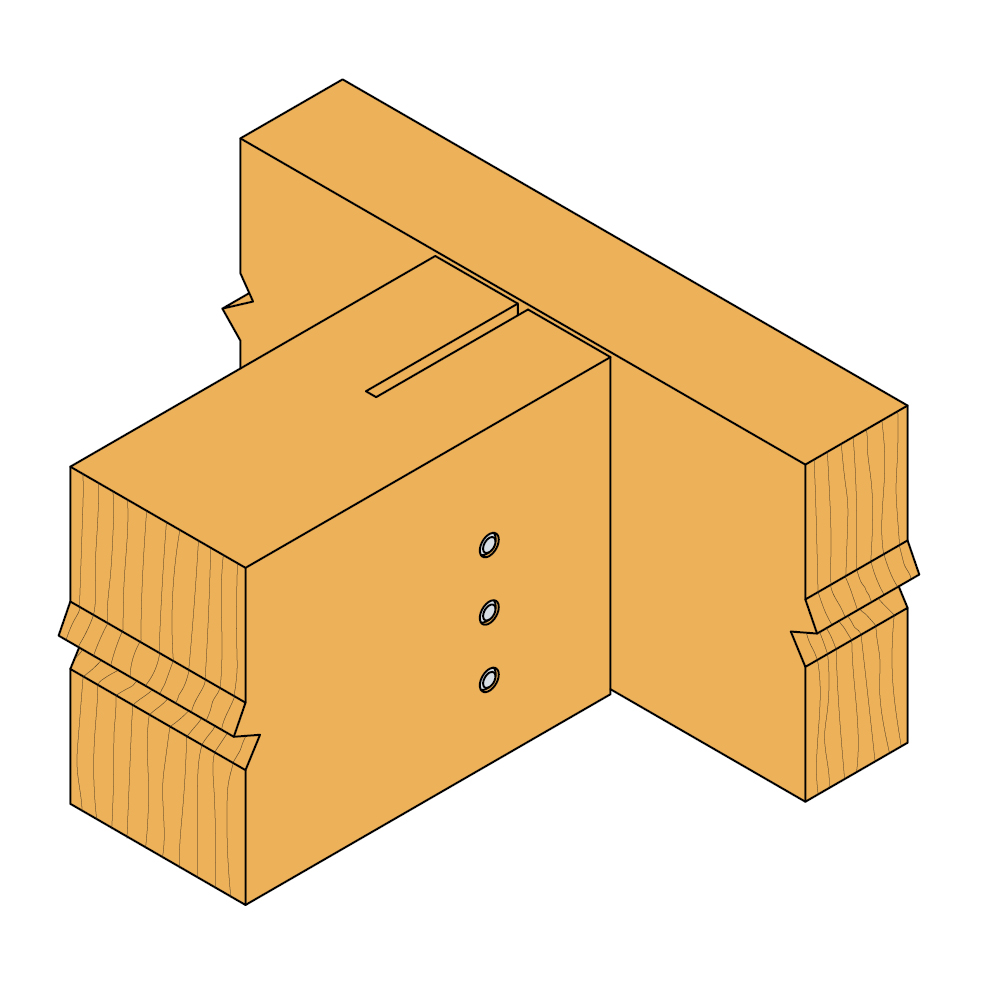

Montage

Fastsättning

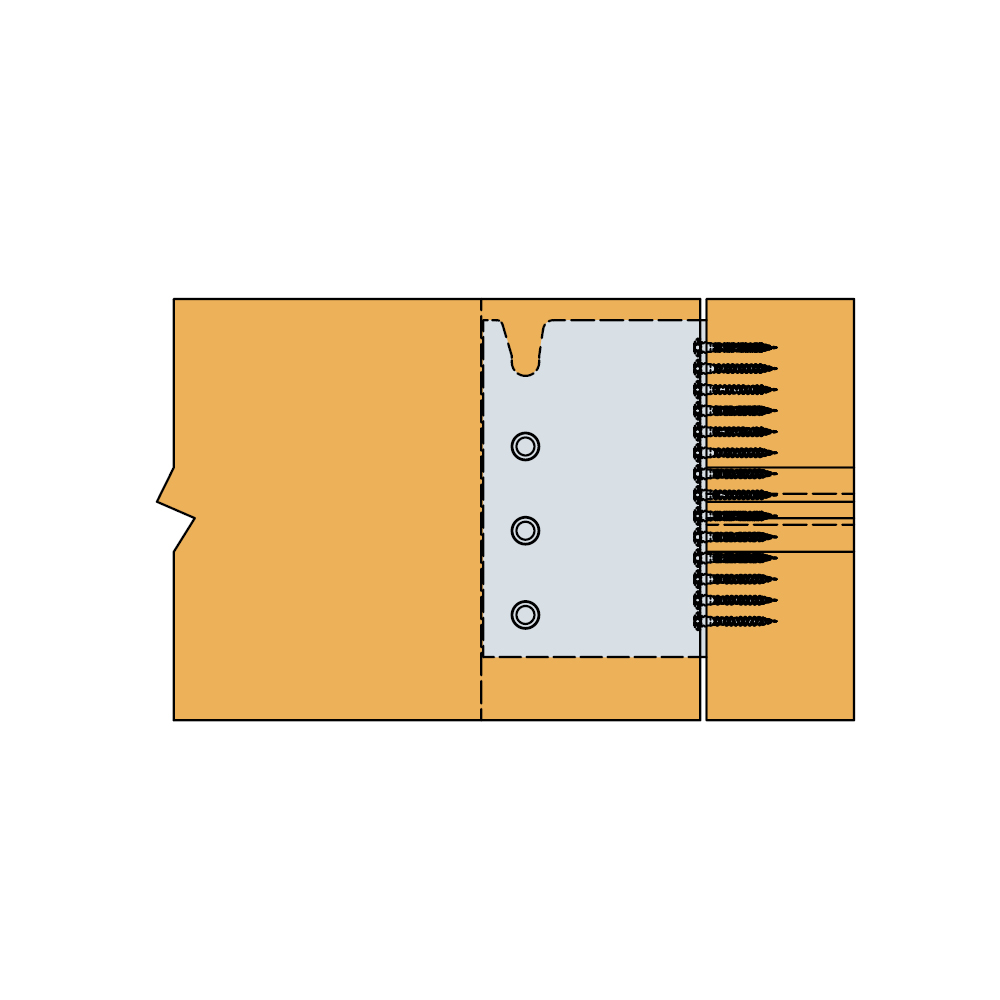

Vid montering på huvudbalken/stolpen används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv
I sekundärbalken sågar man slits i ändträet på 7-8 mm samt förborrar för dornen med diam. 8 eller 12 (använd ev. borrschabloner). Avståndet från dornhålet (översta och nedersta) till kanten på balken ska vara minst 36 mm (för BT4-90 dock minst 25 mm)
Dornhålen borras i sekundärbalken med beslaget som schablon.
