BTN

Dold balkbärare

Balkbärare BTN används för trä mot trä och BTC beslaget för trä mot betong som exempelvis balkavväxlingar. Det inslitsade beslaget skapar ett dolt montage och det går att designa knutpunkter med lodrät lutning på upp till 45°.

För aktuell balkdimension väljs en beslagshöjd på 32 mm mindre än denna för BTN.
BTN90 kan användas för balkdimension 90 mm.

BTN beslagens primärbalk installeras med CSA ankarskruv alt. CNA ankarspik. Sekundärbalken monteras med STD dorn.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Electrogalvanized steel 20 µm

Eld, 60 min

EPD

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Förzinkat stål S250GD + Z275 i enlighet med EN 10346
Rostskydd:
275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Det går att utföra fogningar med lodrät lutning på upp till 45°
Brandhämmande i upp till 30 minuter. För ytterligare information, vänligen kontakta vår tekniska avdelning.

Applikationer

Monteras på

Trä på trä

Användningsområden

Används till dolda fogar av balk i trä eller gömd balk/stolpfogningar

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Teknisk data

Dimensioner

Mått

Art. nr.	Sekundärbalk storlek [mm]		Mått [mm]					Hål HB	Hål SB	Antal per förpackning	Vikt [kg]
	Bredd	Höjd	A	B	C	t₁	t₂	Ø5	Ø13
	Min.	Min. β=0	A	B	C	t₁	t₂	Ø5	Ø13
BTN90	60	90	90	106	46	3	6	8	4 (Ø8.5)	25	0.52
BTN120	60	152	120	106	46	3	6	10	3	25	0.67
BTN160	60	192	160	106	46	3	6	14	4	20	0.9
BTN200	60	232	200	106	46	3	6	18	5	15	1.1
BTN240	60	272	240	106	46	3	6	22	6	15	1.3

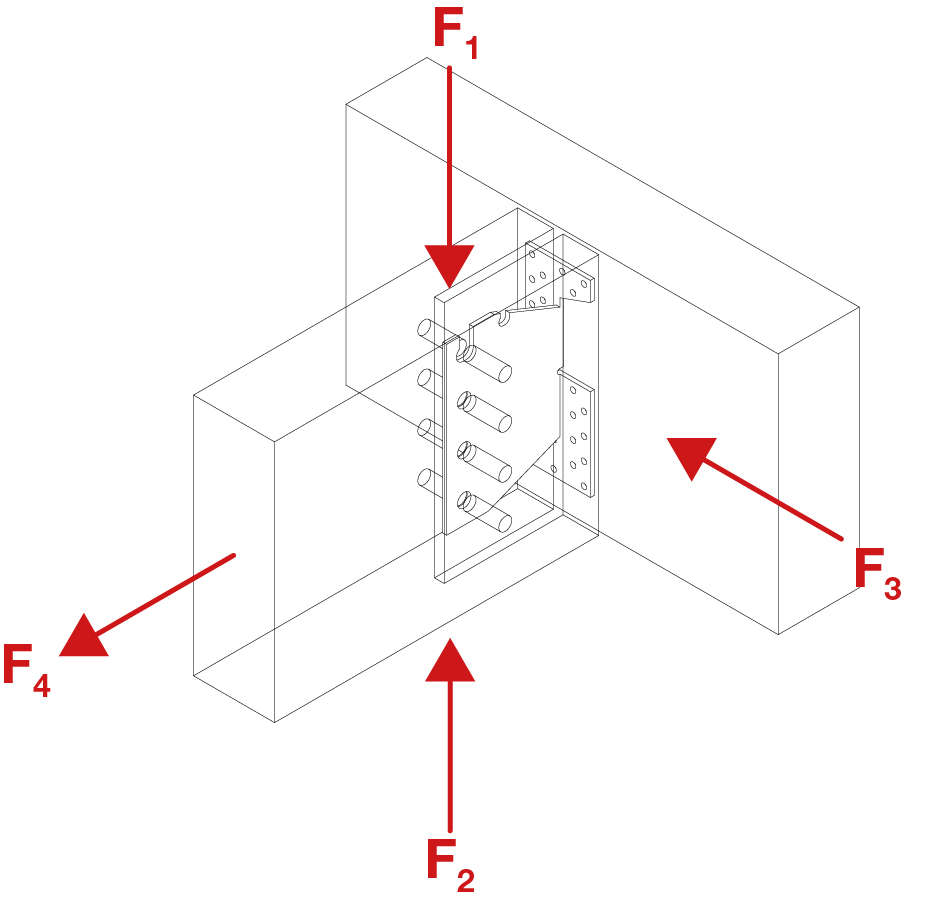

Kombinerad last:

Karakteristisk bärförmåga - Balk-balkfogningar

Art. nr.	Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning
	Utspikning				Karakteristisk bärförmåga [kN]
	HB		SB		R_1,k						R_2,k
	-	Typ	-	Typ	Längden av dornen [mm]						Längden av dornen [mm]
	-	Typ	-	Typ	60	80	100	120	140	160	60	80	100	120	140	160
BTN90	8	CNA4.0x50	4	STD8	8.3	9.2	10.3	11	11	11	6.2	6.9	7.7	8.2	8.2	8.2
BTN120	10	CNA4.0x50	3	STD12	13.8	14.5	15.6	16.9	18.3	19.5	9.2	9.7	10.4	11.3	12.2	13
BTN160	14	CNA4.0x50	4	STD12	22	23.2	24.7	26.6	28.5	30.1	16.5	17.4	18.5	20	21.4	22.6
BTN200	18	CNA4.0x50	5	STD12	31.1	32.7	34.7	37	39.1	39.9	24.9	26.2	27.8	29.6	31.3	31.9
BTN240	22	CNA4.0x50	6	STD12	40.5	42.6	45	47.5	48.8	48.8	33.8	35.5	37.5	39.6	40.7	40.7

Längden på dornen ska vara minst samma som bredden på sekundärbalken.

För balkar med lutning β ska kapaciteten multipliceras med faktorn.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

R_2,k beräkningsvärden räknas med R_2,k = R_1,k x (antal dorn - 1) / (antal dorn)

Det översta dornet räknas inte vid lyft eftersom den placeras i ett öppet hål.

För mer information se ETA.

Karakteristisk bärförmåga - Balk-balkfogningar - R3.k och R4.k

Art. nr.	Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning
	Utspikning				Karakteristisk bärförmåga [kN]
	HB		SB		R_3,k						R_4,k
	-	Typ	-	Typ	Längden av dornen [mm]
	-	Typ	-	Typ	60	80	100	120	140	160
BTN90	8	CNA4.0x50	4	STD8	1.5	1.9	2.3	2.7	3.1	3.6	3.9
BTN120	10	CNA4.0x50	3	STD12	2.2	2.9	3.5	4.1	4.6	5.2	4.9
BTN160	14	CNA4.0x50	4	STD12	2.9	3.6	4.4	5.2	6	6.6	6.9
BTN200	18	CNA4.0x50	5	STD12	3.5	4.4	5.4	6.4	7.2	8.1	8.8
BTN240	22	CNA4.0x50	6	STD12	4.2	5.3	6.4	7.4	8.6	9.5	10.8

Längden på dornen ska vara minst samma som bredden på sekundärbalken.

Bärigheten för R_4,k gäller för alla längder av stålplugg.

Karakteristisk bärförmåga - Balk-stolpfogningar

Art. nr.	Karakteristisk bärförmåga - Balk-stolpfogningar - delvis utspikning
	Utspikning				Stolpbredd	Karakteristisk bärförmåga [kN]
	HB		SB		Min.	R_1,k						R_2,k
	-	Typ	-	Typ		Längden av dornen [mm]						Längden av dornen [mm]
	-	Typ	-	Typ		60	80	100	120	140	160	60	80	100	120	140	160
BTN90	4	CNA4.0x50	4	STD8	66	7.1	7.9	8.6	8.9	8.9	8.9	5.3	5.9	6.4	6.7	6.7	6.7
BTN120	6	CNA4.0x50	3	STD12	66	12.4	13	13.3	13.3	13.3	13.3	8.3	8.7	8.9	8.9	8.9	8.9
BTN160	8	CNA4.0x50	4	STD12	66	16.8	17.7	17.7	17.7	17.7	17.7	12.6	13.3	13.3	13.3	13.3	13.3
BTN200	10	CNA4.0x50	5	STD12	66	21.1	22.2	22.2	22.2	22.2	22.2	16.9	17.8	17.8	17.8	17.8	17.8
BTN240	12	CNA4.0x50	6	STD12	66	25.3	26.6	26.6	26.6	26.6	26.6	21.1	22.2	22.2	22.2	22.2	22.2

Längden på dornen ska vara minst samma som bredden på sekundärbalken.

För balkar med lutning β ska kapaciteten multipliceras med faktorn.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

Beräkningsvärden i denna tabell gäller också vid delvis utspikning av balk-balk samlingar.

R_2,k beräkningsvärden räknas med R_2,k = R_1,kx (antal dorn - 1) / (antal dorn)

Det översta dornet räknas inte vid lyft eftersom den placeras i ett öppet hål.

För mer information se ETA.

Karakteristisk bärförmåga - Balk-stolpfogningar - R3.k och R4.k

Art. nr.	Karakteristisk bärförmåga - Balk-stolpfogningar - delvis utspikning
	Utspikning				Stolpbredd	Karakteristisk bärförmåga [kN]
	HB		SB		Min.	R_3,k						R_4,k
	-	Typ	-	Typ		Längden av dornen [mm]
	-	Typ	-	Typ		60	80	100	120	140	160
BTN90	4	CNA4.0x50	4	STD8	66	1.2	1.6	2	2.4	2.4	2.4	3.9
BTN120	6	CNA4.0x50	3	STD12	66	1.8	2.4	3	3.6	4.1	4.1	5.9
BTN160	8	CNA4.0x50	4	STD12	66	2.3	3	3.6	3.9	3.9	3.9	7.8
BTN200	10	CNA4.0x50	5	STD12	66	2.9	3.8	4.6	5.5	6.2	6.3	9.8
BTN240	12	CNA4.0x50	6	STD12	66	3.4	4.2	5.2	6	6.1	6.1	11.8

Längden på dornen ska vara minst samma som bredden på sekundärbalken.

Bärigheten för R_4,kgäller för alla längder av stålplugg.

Montage

Fastsättning

Vid montering på huvudbalken/stolpen används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv
I sekundärbalken sågar man slits i ändträet på 7-8 mm samt förborrar för dornen med diam. 8 eller 12 (använd ev. borrschabloner). Avståndet från dornhålet (övre och nedre) till kanten på balken ska vara minst 36 mm för Ø12 dorne samt 25 mm for Ø8 dorne.
Dornhålen borras först i sekundärbalken, och hålen används som schablon för att borra hål i aluminium
