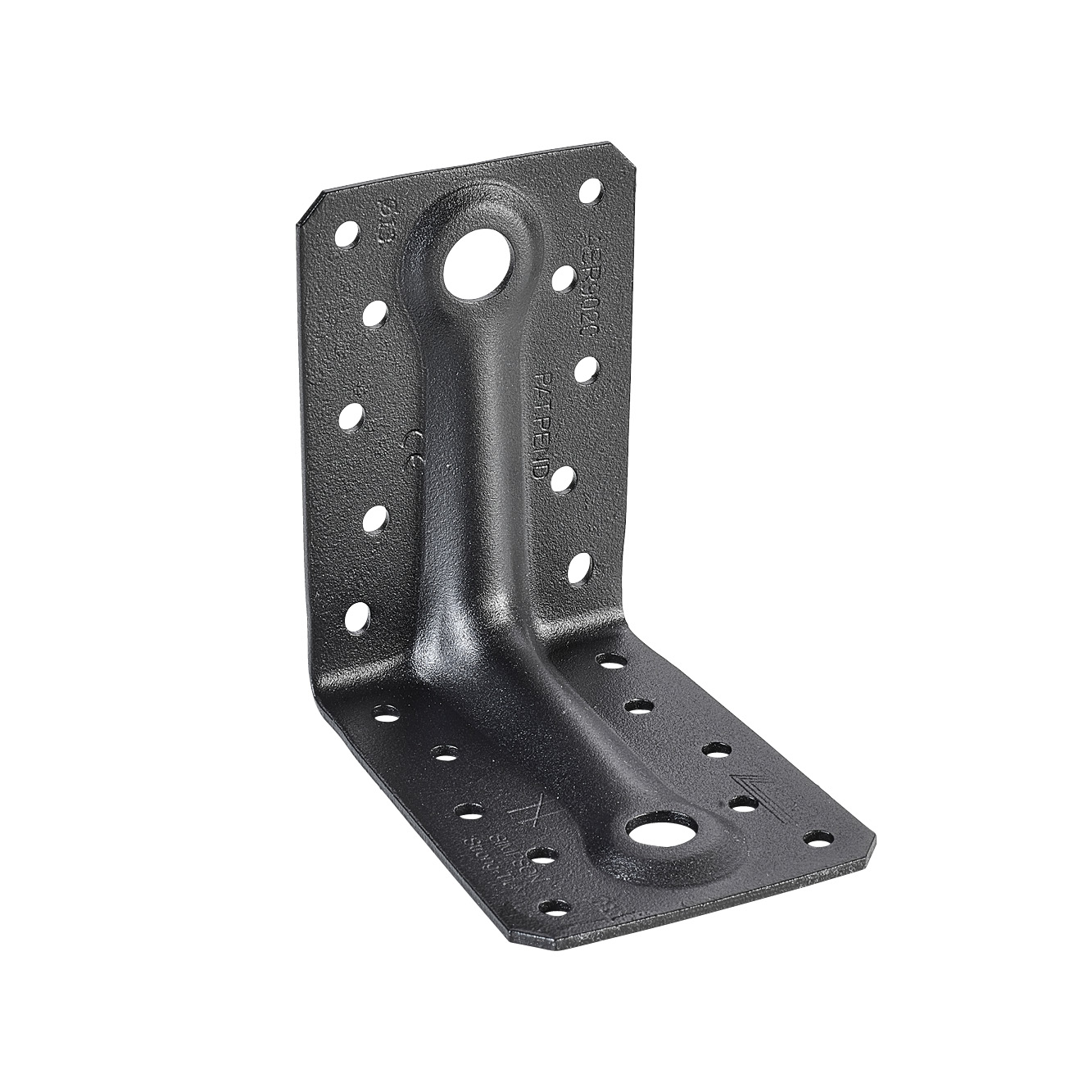

ABR-PB
Design Series svartlackerat vinkelbeslag med förstärkning
Vinkelbeslag ABR med den patenterade nyckelhålsförstärkningen ger beslagen en ännu högre bärförmåga än beslag med standard förstärkning. Detta gör att beslaget kan användas som bärande element i en träkonstruktion. I en lätt trädgårdskonstruktion kan de t.ex. användas till bärlinor eller regelverk.

CE-märkt

ZPRO

Användningsklass 3

RAL 9005
EPD
Produktinformation
Egenskaper
Material
Stål:
S250GD + ZPRO
Korrosionsskydd:
ZPRO-beläggning - motsvarar ett zinkskikt på ca. 55 μm
Egenskaper
- Lackerad med RAL9005 vilket ger en mattsvart finish
- Patenterad nyckelhålsförstärkning
- Kan monteras med CSA-PB, SSH-PB eller SSF-PB
Applikationer
Application
Supporting member:
- Solid wood, engineered wood
Supported member:
- Solid wood, engineered wood
Fixing
- Anslutning med skruvar CSA-ZPB5,0xl
Teknisk data

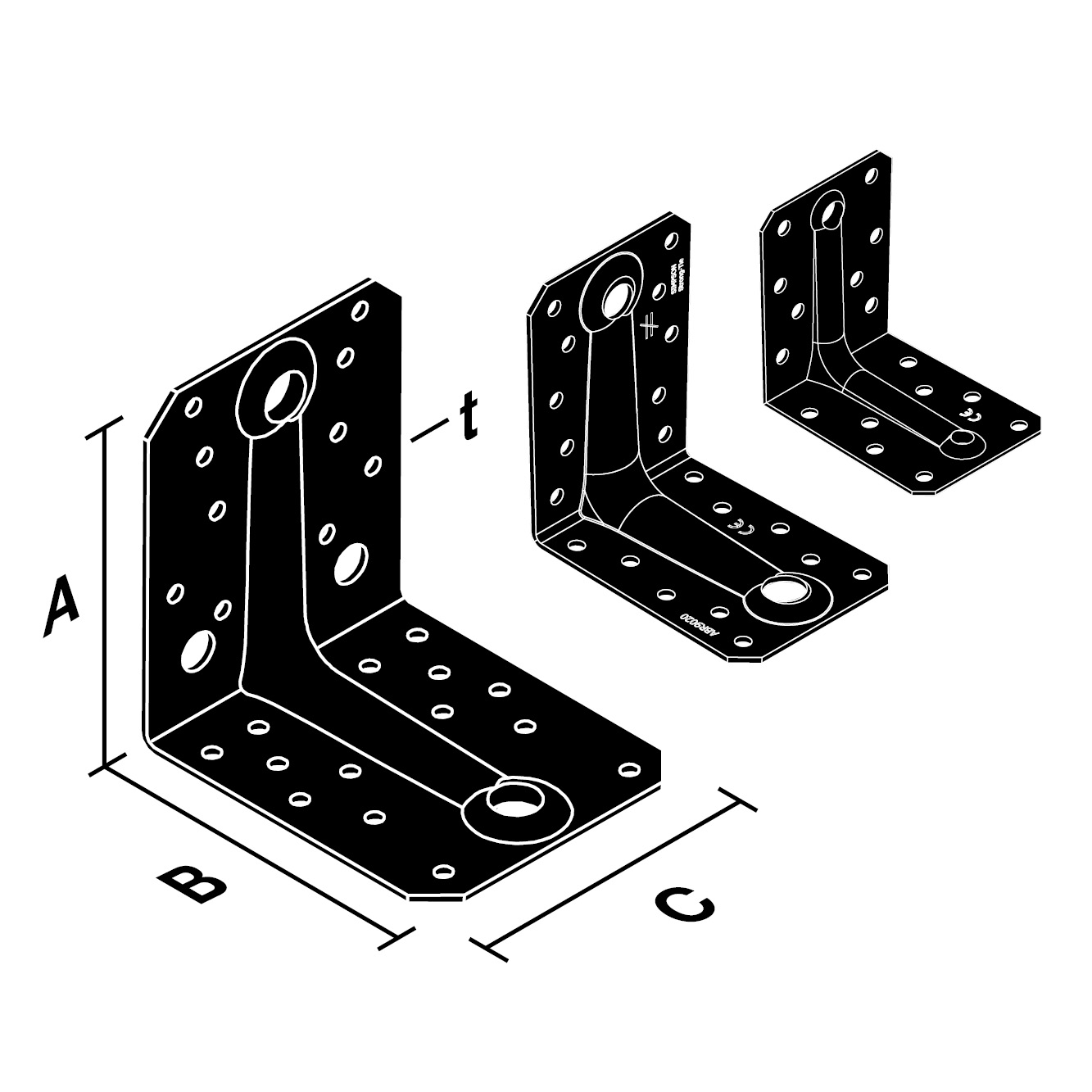

Dimensioner
| Referens | beslag mått | |||||||
|---|---|---|---|---|---|---|---|---|
| övrigt | produktmått[mm] | |||||||
| Tun / DB nr. | NOB nr. | antal per förpackning | vikt[kg] | A[mm] | B[mm] | C[mm] | tjocklek[mm] | |
| ABR7015PB | 2397308 | - | 30.0 | 0.081 | 70 | 70 | 55 | 1.5 |

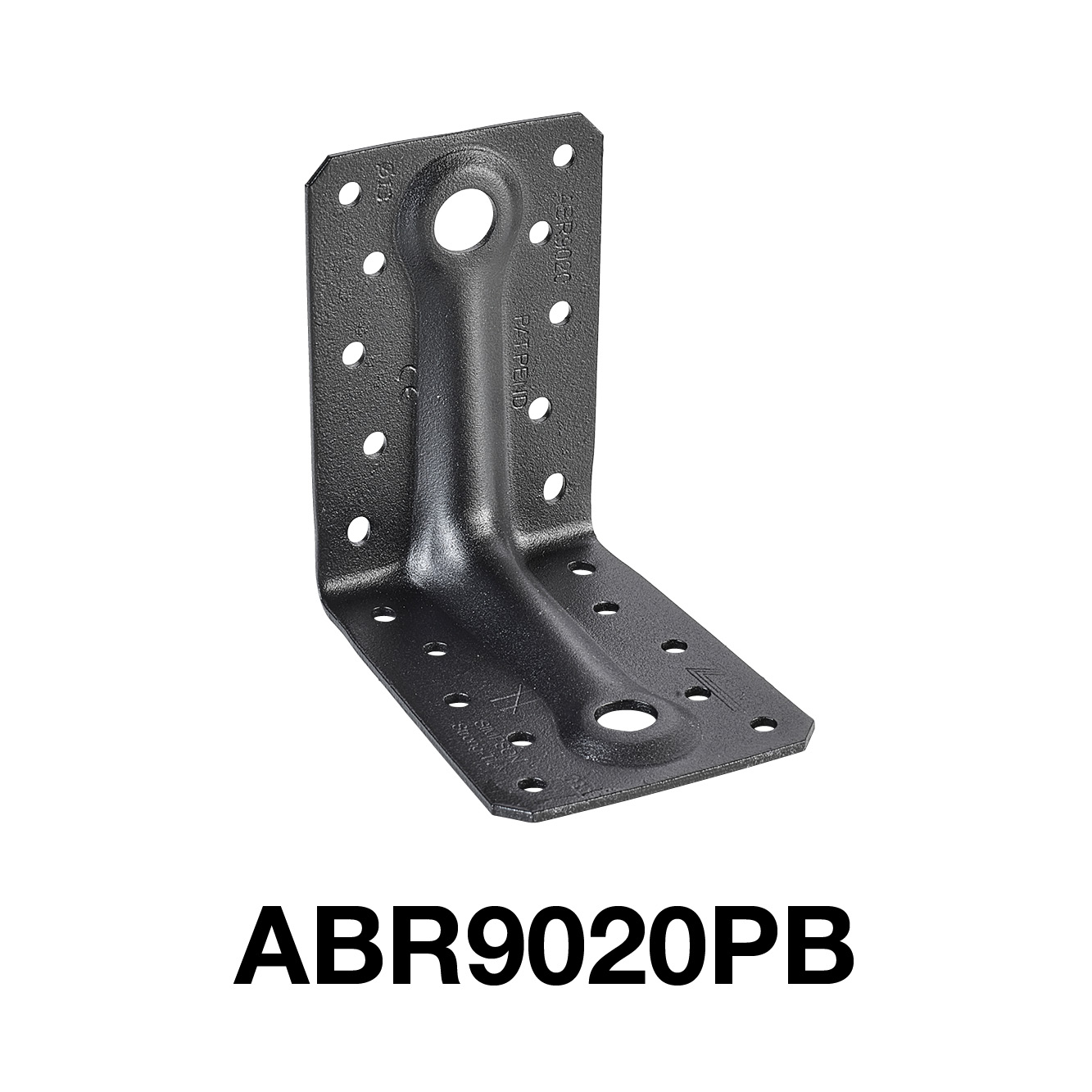

| ABR9020PB | 2397309 | - | 30.0 | 0.17 | 90 | 90 | 65 | 2 |
| ABR10525PB | 2397310 | - | 15.0 | 0.34 | 105 | 105 | 90 | 2.5 |
Montage
Tekniska anmärkningar
Ytterligare teknisk information
För mer teknisk information hänvisar vi till lastkapaciteterna och de tekniska anmärkningarna från den ursprungliga ABR ZPRO.
Certifiering
Environmental Product Declarations (EPD)
CAD och BIM-bibliotek
2D
ABR10525PB
-
-
-
-
ABR7015PB
-
-
-
-
3D
ABR10525PB
-
-
-
-
-
ABR7015PB
-
-
-
-
-
3D Simplified
ABR10525PB
-
-
-
-
-
ABR7015PB
-
-
-
-
-
