SSH-PB

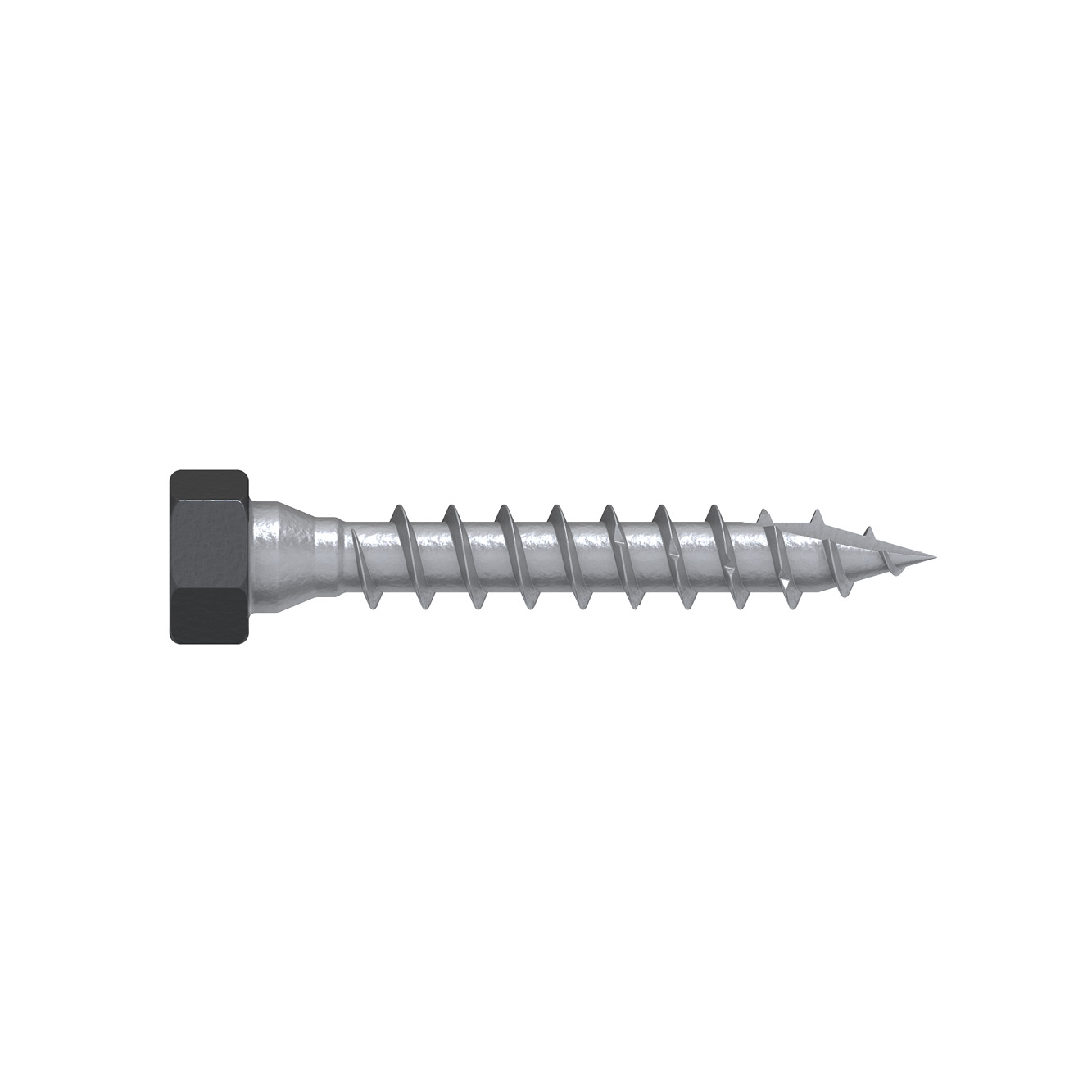

Design Series svartlackerad beslagsskruv

Den strukturella skruven utvecklad för byggbeslag i Design Series är ideell för konstruktioner i trädgården, kombinerade med våra svartlackerade beslag.

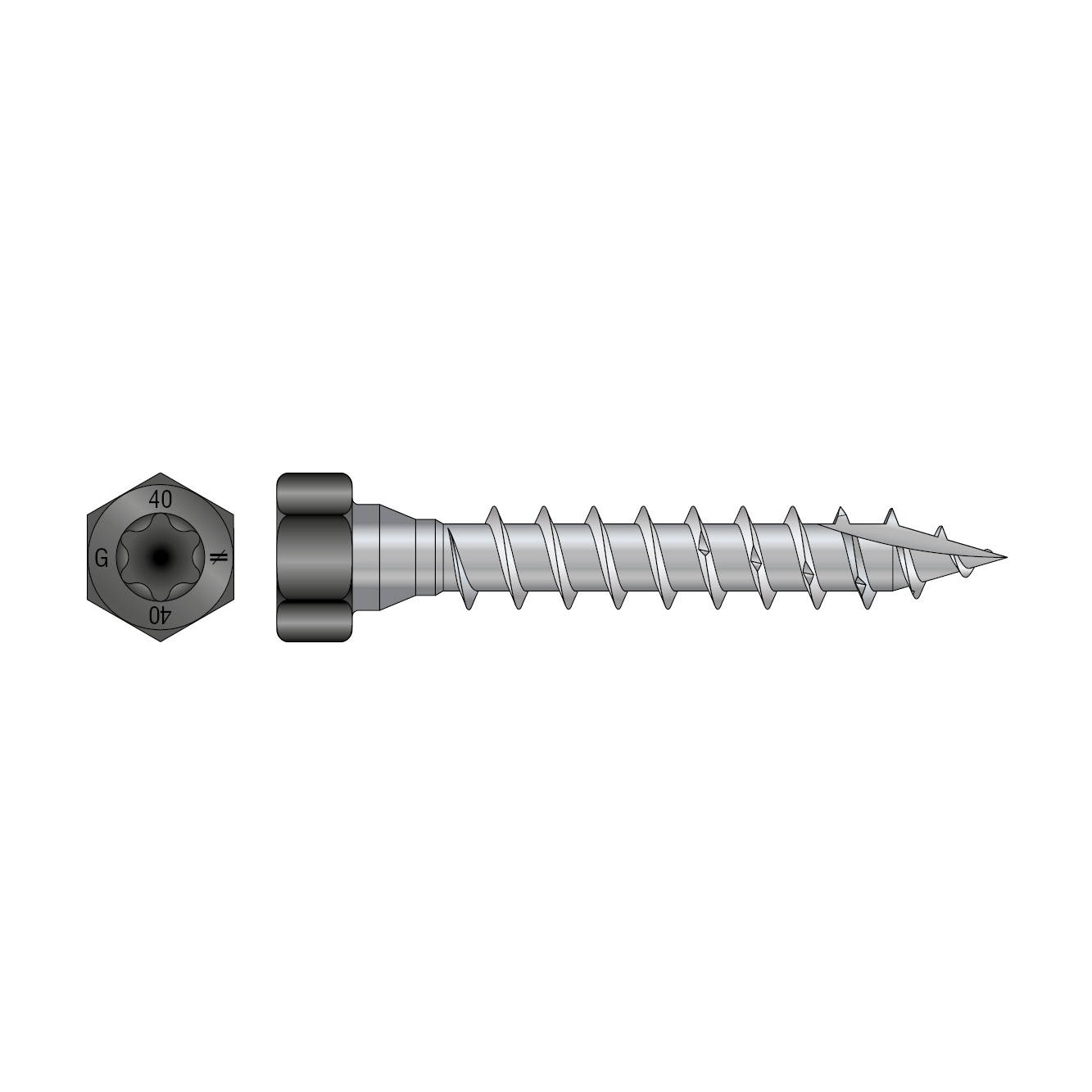

Det unika huvudet som kombinerar både sexkant och TXspår möjliggör bekvämligheten att välja monteringsmetod, antingen med sexkantshylsa eller bits. SS-H skruven är under
pulverlackeringen belagd med vår ytbehandling Impreg+ för att klara utomhusklimat och har en skärspets för snabb indrivning i trä. SS-H skruven kan användas i applikationer
både inom- och utomhus.

CE-märkt
CE-märkt
Tekniskt avtal
Tekniskt avtal
Ny
Ny
Användningsklass 3
Användningsklass 3
EPD
EPD
Impreg® +
Impreg® +
Outdoor
Outdoor

Produktinformation

Bilder

Egenskaper

Material

Impreg®+ samt lackerat huvud RAL9005

Fördelar

  • Sexkant och TXspår
  • Svartlackerat huvud som passar våra Design Series beslag
  • Konformat huvud för maximal passform



Applikationer

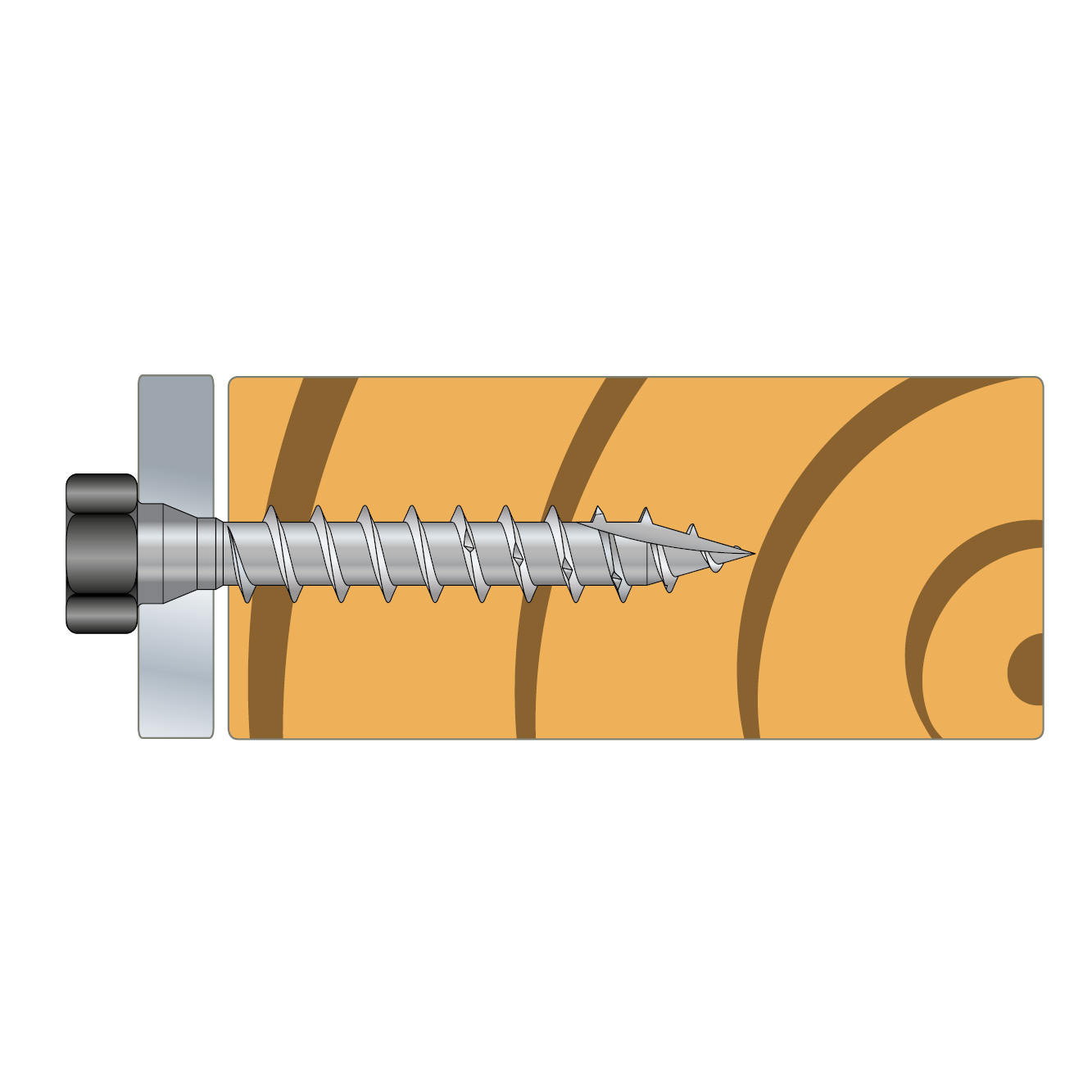

Monteras på

Design Series beslag mot trä

Användningsområden

Lämplig för utomhusapplikationer

Teknisk data

Product dimensions

Dimensioner

ReferensFasteners mått
Item Codeproduktmått[mm]övrigt
d[mm]L[mm]dₕ[mm]ht[mm]d₁[mm]lg[mm]duₕ[mm]bit[mm]gänga[mm]antal/förpackningvikt[kg]
SSH8.0X40PBSSH8.0x40PB840135.755.1328.2T-40Total50.00.014

Characteristic properties

Referensskruv parametrar
karakteristiska parametrar
Characteristic Yield Moment My,k[Nm]Characteristic Withdrawal Parameter fax,k,90°[N/mm²]Characteristic huvud Pull-Through Parameter fhead,k[N/mm²]Characteristic Tensile kapacitet ftens,k[kN]Characteristic torsional hållfasthet - ftor,k[Nm]Torsional ratio
SSH8.0X40PB25.313.919.524.126.4≥ 1,5

Steel to Timber characteristic capacities

Referensskruv Loads
Characteristic Capacites - stål to trä C24[kN]
skjuvning - Thin plateskjuvning - Thick plateAxial
Rv,₀,ₛₜ,ₖ[kN]Rv,₉₀,ₛₜ,ₖ[kN]Rv,0,st,k[kN]Rv,90,st,k[kN]Rₐₓ,ₛₜ,ₖ[kN]
SSH8.0X40PB2.32.34.34.34

Shear capacities are given for thick (tst = d) and thin (tst = 0,5xd) steel plates under the following configurations:

Load axis at 0° from timber grain Rv.0°.k

Load axis at 90° from timber grain Rv.90°.k

These capacities are valid for C24 timber grades or higher.
For intermediate steel thicknesses, capacities shall be calculated by linear interpolation between the limiting thin and thick plate values.
The pre-drilled hypothesis for capacity and distances calculation is fulfilled.

Certifiering

Europeisk teknisk bedömning (ETA)
