BSNN-PB

Design Series svartlackerad balksko

Balkskor används för att fästa horisontella balkar i en träkonstruktion. Vill man ha en lutning på takkonstruktionen kan man såga balken så att den får önskad vinkel.

Tekniskt datablad
CE-märkt
CE-märkt
Outdoor
Outdoor
EPD
EPD
ZPRO
ZPRO
Användningsklass 3
Användningsklass 3

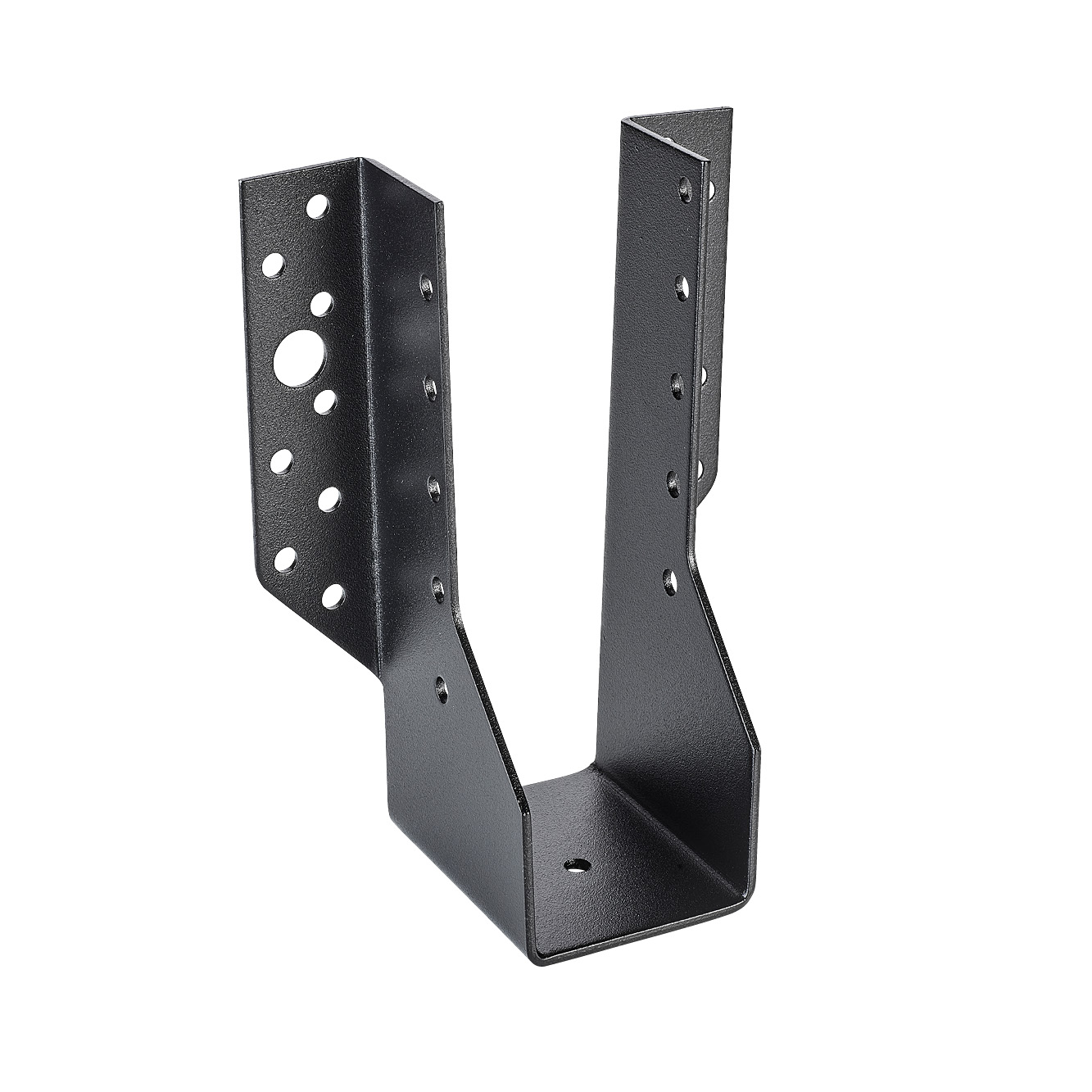

BSNN-PB main image V2

Produktinformation

Bilder

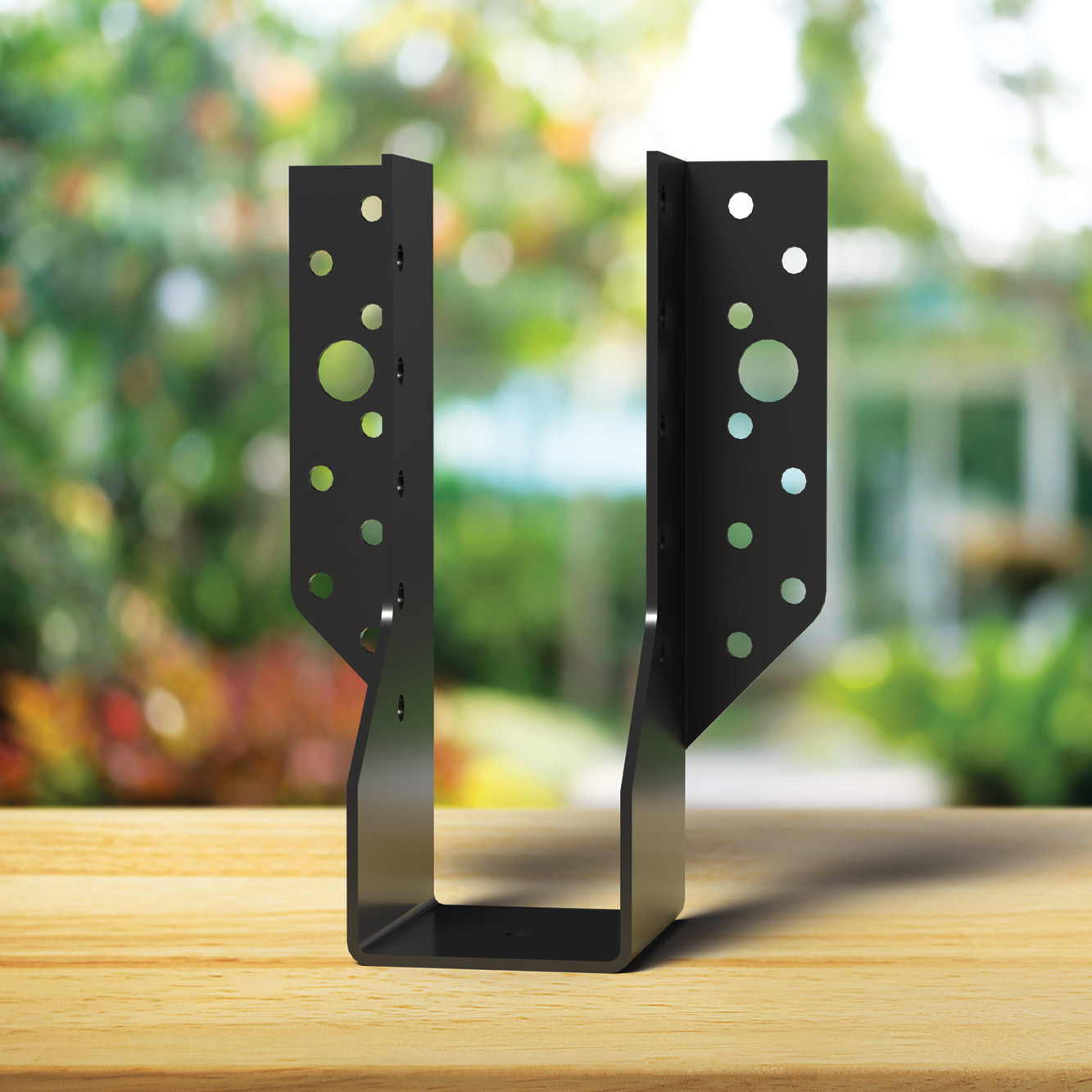

BSNN-PB gallery image 2
BSNN-PB gallery 1
BSNN-PB gallery 2

Egenskaper

Material

Stålkvalitet:

  • S250GD + ZPRO

Korrosionsskydd:

  • ZPRO-beläggning - motsvarar ett zinkskikt på ca 55 μm

Features

  • Lackerad med RAL9005 vilket ger en mattsvart finish
  • Kan monteras med CSA-PB

Benefits

BSNN-PB-bjälklagshängare är även godkända för treaxlade laster.

Anslutningar till betong, stål och murverk är tillåtna, se statiska värden.

Applikationer

Applications

  • For connections of secondary beams made of wood or engineered wood to main beams / posts made of engineered wood or concrete / steel.

Teknisk data

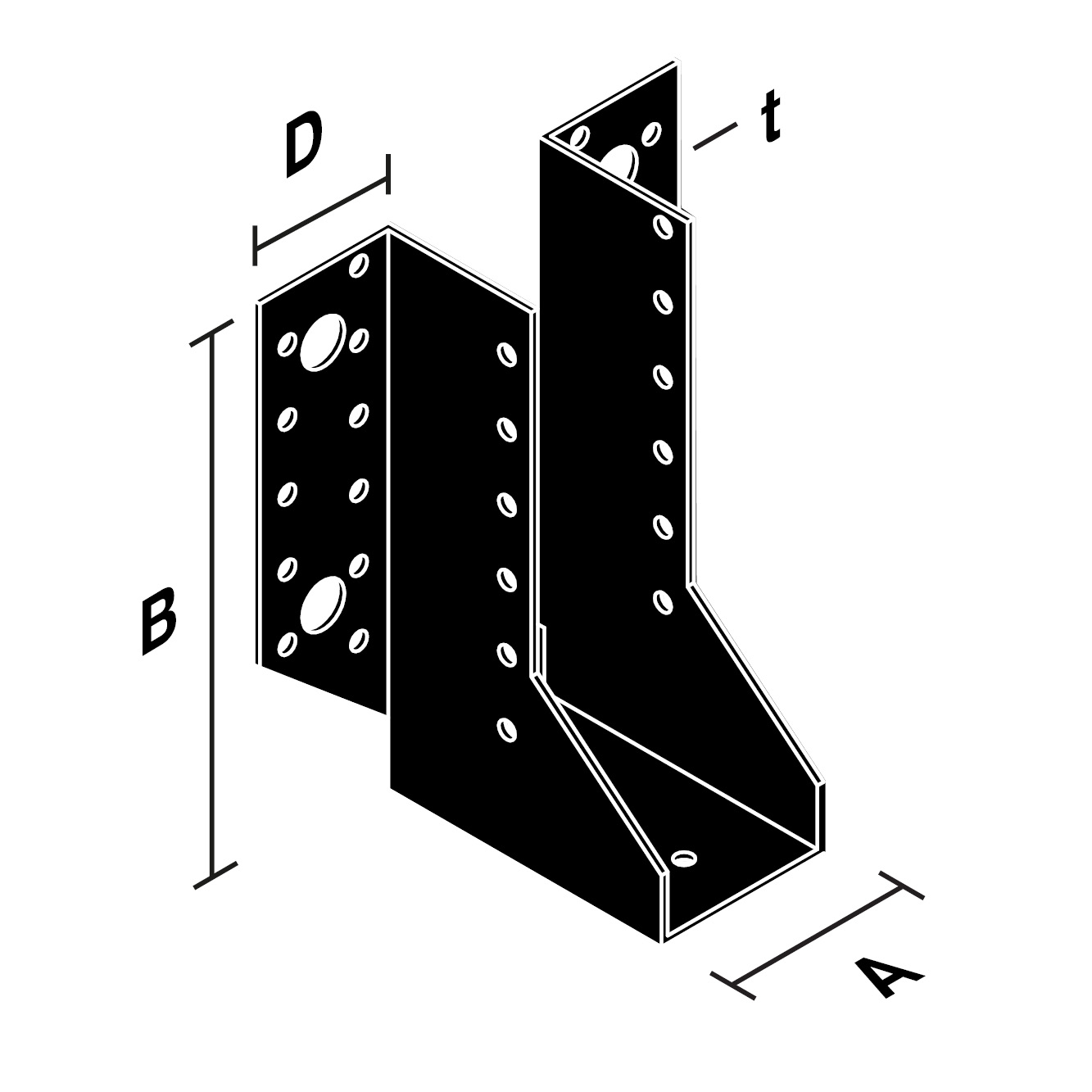

Dimensions

Referensbeslag mått
övrigtproduktmått[mm]
Tun / DB nr.NOB nr.antal per förpackningvikt[kg]A[mm]B[mm]D[mm]tjocklek[mm]
BSNN45/93PB2397311-20.00.214593272
BSNN45/138PB2397312-15.00.345138272
BSNN48/91PB--20.00.214891272
BSNN48/136PB--15.00.348136272

Montage

Montage

Fixing

Trästöd:

  • CNA-G 4.0xl eller CSA-ZPB 5.0xl

Stålstöd:

  • Bult M10

Betongstöd:

  • Expander M10

Tekniska anmärkningar

Ytterligare teknisk information

För mer teknisk information hänvisar vi till lastkapaciteterna och de tekniska anmärkningarna från den ursprungliga BSNN ZPRO.
