R-LX-HF-ZF

Betongskruv Sexkantshuvud

Betongskruv R-LX är de nya tidseffektiva skruven med Zink Flake ytbehandling vilket möjligör montering i utomhusmiljö (C3). Enkla att demontera och möjliga att återanvända samt lossa 10mm och återdra med bibehållna lastvärden. Skruven är icke expanderande vilket ger ett spänningsfritt montage och möjlighet att montera nära kant. Klarar höga laster både i sprucken- och icke sprucken betong.

Finns även med försänkt huvud (Betongskruv Försänkt R-LX-CS-ZF).

OBS: Säljs i Gunnebo Fastenings varumärke, gå till gunnebofastening.se

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 3

Outdoor

Produktinformation

Bilder

Egenskaper

Features

Sexkantigt huvud
Zinkflingbeläggning
Kraftig gänga

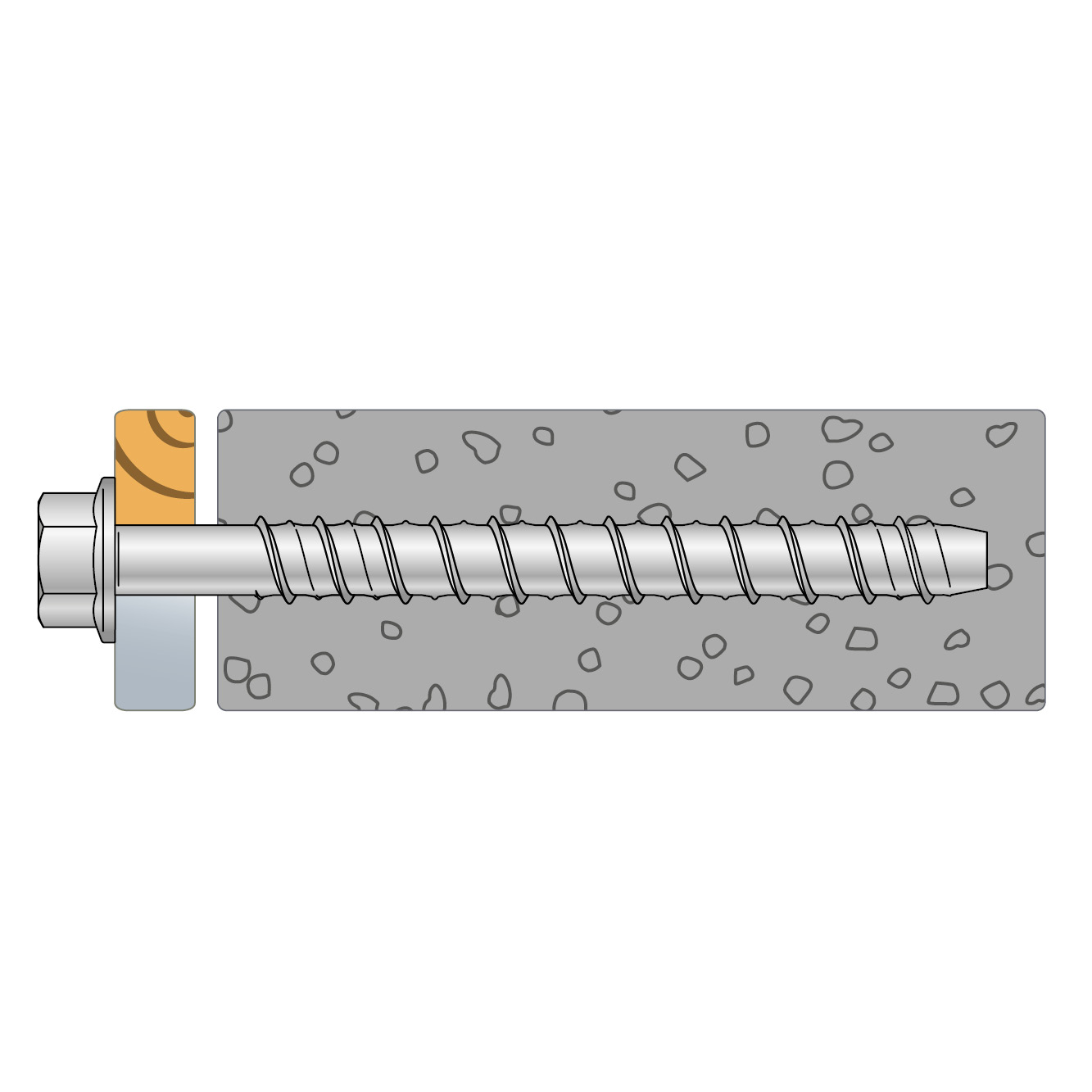

Applikationer

Applications

Betongfästning

Godkänd användning

Sprucken betong C20 / 25-C50 / 60
Osprucken betong C20 / 25-C50 / 60
Armerad betong

Teknisk data

Dimensioner

Dimension

Art. nr.	Item Code	NOBB nr.	Dimension				Qty per box
Art. nr.	Item Code	NOBB nr.	d [mm]	L [mm]	brickans diameter [mm]	Huvud [mm]	Qty per box
R-LX-05X50-HF	76836	58072632	6.3	50	12	8	50
R-LX-05x75-HF	76837	58072643	6.3	75	12	8	50
R-LX-06X50-HF	76838	58072658	7.5	50	14	10	50
R-LX-06X75-HF	76839	58072662	7.5	75	14	10	50
R-LX-06X100-HF	76840	58072677	7.5	100	14	10	50
R-LX-06X130-HF	76841	58072681	7.5	130	14	10	50
R-LX-08X60-HF	76842	58072696	10	60	18	13	25
R-LX-08X75-HF	76843	58072700	10	75	18	13	25
R-LX-08X100-HF	76844	58072715	10	100	18	13	25
R-LX-08X130-HF	76845	58072726	10	130	18	13	25
R-LX-10X85-HF	76846	58072734	12.5	85	22	15	25
R-LX-10X100-HF	76847	58072745	12.5	100	22	15	25
R-LX-10X120-HF	76848	58072753	12.5	120	22	15	25

Rekommenderade belastning

Art. nr.	Rekommenderad belastning
	Standard förankringsdjup				Reducerat förankringsdjup
	Utdragningskraft - N_Rd		Skjuvkraft - V_Rd		Utdragningskraft - N_Rd		Skjuvkraft - V_Rd
	Icke-sprickbildad betong C20/25 [kN]	Sprickbildad betong C20 / 25 [kN]	Non-cracked concrete C20 / 25 [kN]	Cracked concrete C20 / 25 [kN]	Icke-sprickbildad betong C20 / 25 [kN]	Sprickig betong C20 / 25 [kN]	Non-cracked concrete C20 / 25 [kN]	Sprickig betong C20 / 25 [kN]
R-LX-05X50-HF	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-05x75-HF	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-06X50-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X75-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X100-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X130-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-08X60-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X75-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X100-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X130-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-10X85-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3
R-LX-10X100-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3
R-LX-10X120-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3

INSTALLATION DATA

Art. nr.	Installationsdata
	Hål diameter i betong [mm]	Håldiameter i fästobjekt [d_f] [mm]	Maximalt vridmoment för slagskruvdragare [T_imp,-max] [Nm]	Standard anchoring depth						Minskat installationsdjup
	Hål diameter i betong [mm]	Håldiameter i fästobjekt [d_f] [mm]	Maximalt vridmoment för slagskruvdragare [T_imp,-max] [Nm]	Maximal tjocklek på monterat material [T_fix] [mm]	Faktiskt håldjup [h₀]	Minsta förankringsdjup [h_nom,s] [mm]	Minsta betongtjocklek [h_min,s] [mm]	Minsta avstånd mellan fästpunkter [s_min,s] [mm]	Minsta kantavstånd [c_min,s] [mm]	Maximum thickness of mounted material [T_fix] [mm]	Actual hole depth [h₀]	Minimum anchoring depth [h_nom,s] [mm]	Minimum thickness of concrete [h_min,s] [mm]	Minimum distance between fastening points [s_min,s] [mm]	Minimum edge distance [c_min,s] [mm]
R-LX-05X50-HF	5	7	200	7	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-05x75-HF	5	7	200	32	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-06X50-HF	6	9	400	-	L + 10 - tfix	55	100	45	45	7	L + 10 - tfix	43	100	45	45
R-LX-06X75-HF	6	9	400	20	L + 10 - tfix	55	100	45	45	32	L + 10 - tfix	43	100	45	45
R-LX-06X100-HF	6	9	400	45	L + 10 - tfix	55	100	45	45	57	L + 10 - tfix	43	100	45	45
R-LX-06X130-HF	6	9	400	75	L + 10 - tfix	55	100	45	45	87	L + 10 - tfix	43	100	45	45
R-LX-08X60-HF	8	12	900	-	L + 10 - tfix	70	110	50	50	10	L + 10 - tfix	50	100	50	50
R-LX-08X75-HF	8	12	900	5	L + 10 - tfix	70	110	50	50	25	L + 10 - tfix	50	100	50	50
R-LX-08X100-HF	8	12	900	30	L + 10 - tfix	70	110	50	50	50	L + 10 - tfix	50	100	50	50
R-LX-08X130-HF	8	12	900	60	L + 10 - tfix	70	110	50	50	80	L + 10 - tfix	50	100	50	50
R-LX-10X85-HF	10	14	950	-	L + 10 - tfix	85	130	60	60	30	L + 10 - tfix	55	100	60	60
R-LX-10X100-HF	10	14	950	15	L + 10 - tfix	85	130	60	60	45	L + 10 - tfix	55	100	60	60
R-LX-10X120-HF	10	14	950	35	L + 10 - tfix	85	130	60	60	65	L + 10 - tfix	55	100	60	60
