R-LX-CS-ZF

Betongskruv försänkt

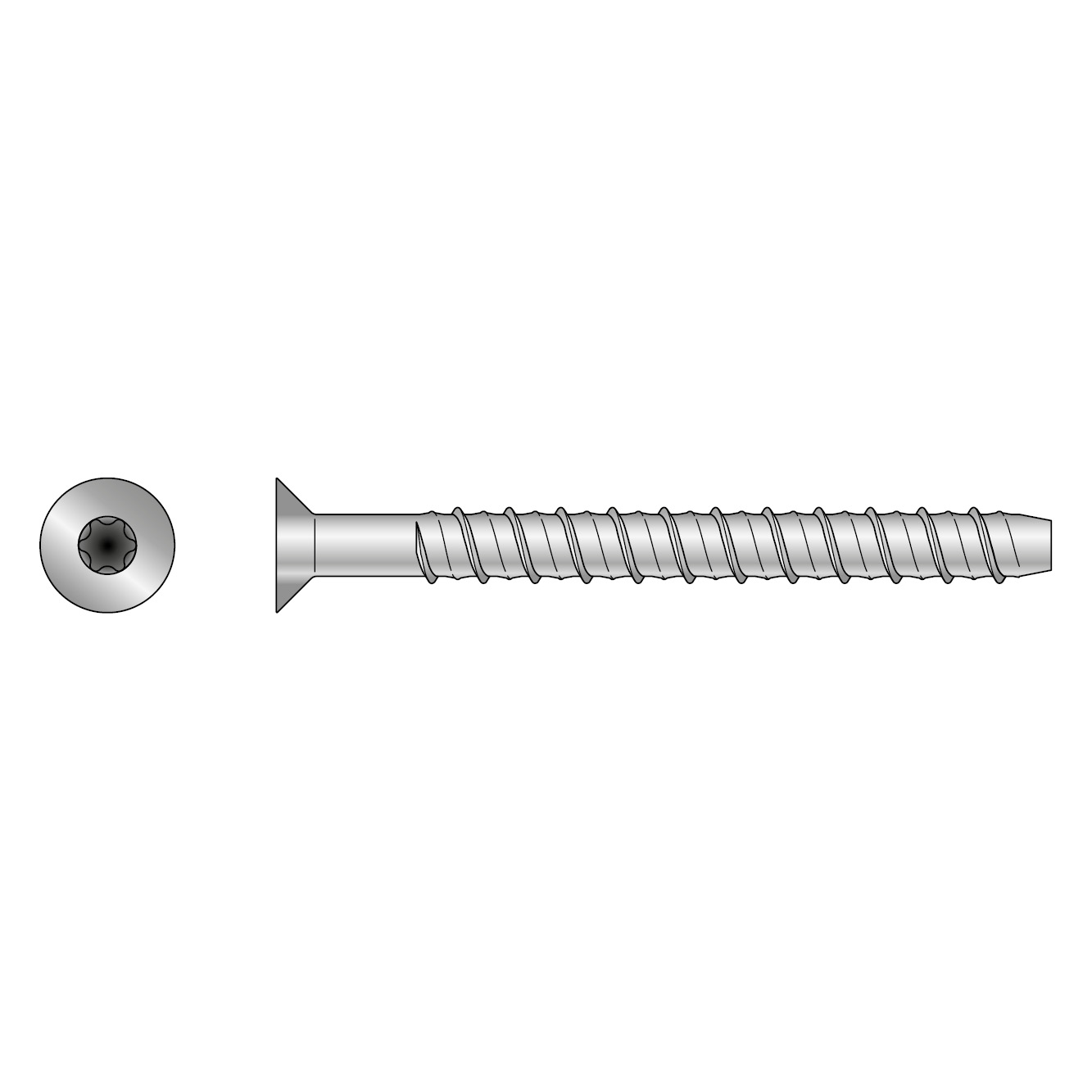

Betongskruv R-LX är tidseffektiva skruvar med Zink Flake ytbehandling vilket möjliggör montage i utomhusmiljö (C3). Skruven är icke expanderande vilket ger ett spänningsfritt montage och möjlighet att montera nära kant. Klarar höga laster både i sprucken- och osprucken betong.

OBS: Säljs i Gunnebo Fastenings varumärke, gå till gunnebofastening.se

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 3

Outdoor

Produktinformation

Bilder

Egenskaper

Fördelar

Sexkantshuvud
Zink Flake ytbehandling
Heavy duty gänga

Applikationer

Användningsområden

Betongfästning

Lämplig för

Sprucken betong C20/25 – C50/60
Osprucken betong C20/25 – C50/60
Armerad betong

Teknisk data

Dimensioner

Dimension

Art. nr.	Item Code	NOBB nr.	Dimension				Qty per box
Art. nr.	Item Code	NOBB nr.	d [mm]	L [mm]	Bit	brickans diameter [mm]	Qty per box
R-LX-05X50-CS	76888	58072764	6.3	50	TX25	10.9	50
R-LX-05X75-CS	76889	58072772	6.3	75	TX25	10.9	50
R-LX-06X50-CS	76890	58072783	7.5	50	TX40	13.2	50
R-LX-06X75-CS	76891	58072798	7.5	75	TX40	13.2	50
R-LX-06X100-CS	76892	58072802	7.5	100	TX40	13.2	50
R-LX-06X120-CS	76893	58072817	7.5	120	TX40	13.2	50
R-LX-06X140-CS	76897	58072836	7.5	140	TX40	13.2	50

Rekommenderade belastning

Art. nr.	Rekommenderad belastning
	Standard förankringsdjup				Reducerat förankringsdjup
	Utdragningskraft - N_Rd		Skjuvkraft - V_Rd		Utdragningskraft - N_Rd		Shear force - V_Rd
	Icke-sprickbildad betong C20/25 [kN]	Sprickbildad betong C20 / 25 [kN]	Non-cracked concrete C20 / 25 [kN]	Sprickig betong C20 / 25 [kN]	Non-cracked concrete C20 / 25 [kN]	Cracked concrete C20 / 25 [kN]	Non-cracked concrete C20 / 25 [kN]	Cracked concrete C20 / 25 [kN]
R-LX-05X50-CS	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-05X75-CS	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-06X50-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X75-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X100-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X120-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X140-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1

INSTALLATION DATA

Art. nr.	Installationsdata
	Hål diameter i betong [mm]	Håldiameter i fästobjekt [d_f] [mm]	Maximalt vridmoment för slagskruvdragare [T_imp,-max] [Nm]	Standard anchoring depth						Minskat installationsdjup
	Hål diameter i betong [mm]	Håldiameter i fästobjekt [d_f] [mm]	Maximalt vridmoment för slagskruvdragare [T_imp,-max] [Nm]	Maximum thickness of mounted material [T_fix] [mm]	Actual hole depth [h₀]	Minsta förankringsdjup [h_nom,s] [mm]	Minimum anchoring depth [h_min,s] [mm]	Minsta avstånd mellan fästpunkter [s_min,s] [mm]	Minimum edge distance [c_min,s] [mm]	Maximal tjocklek på monterat material [T_fix] [mm]	Faktiskt håldjup [h₀]	Minimum anchoring depth [h_nom,s] [mm]	Minsta betongtjocklek [h_min,s] [mm]	Minimum distance between fastening points [s_min,s] [mm]	Minsta kantavstånd [c_min,s] [mm]
R-LX-05X50-CS	5	7	200	7	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-05X75-CS	5	7	200	32	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-06X50-CS	6	9	400	-	L + 10 - tfix	55	100	45	45	7	L + 10 - tfix	43	100	45	45
R-LX-06X75-CS	6	9	400	20	L + 10 - tfix	55	100	45	45	32	L + 10 - tfix	43	100	45	45
R-LX-06X100-CS	6	9	400	45	L + 10 - tfix	55	100	45	45	57	L + 10 - tfix	43	100	45	45
R-LX-06X120-CS	6	9	400	65	L + 10 - tfix	55	100	45	45	77	L + 10 - tfix	43	100	45	45
R-LX-06X140-CS	6	9	400	85	L + 10 - tfix	55	100	45	45	97	L + 10 - tfix	43	100	45	45
