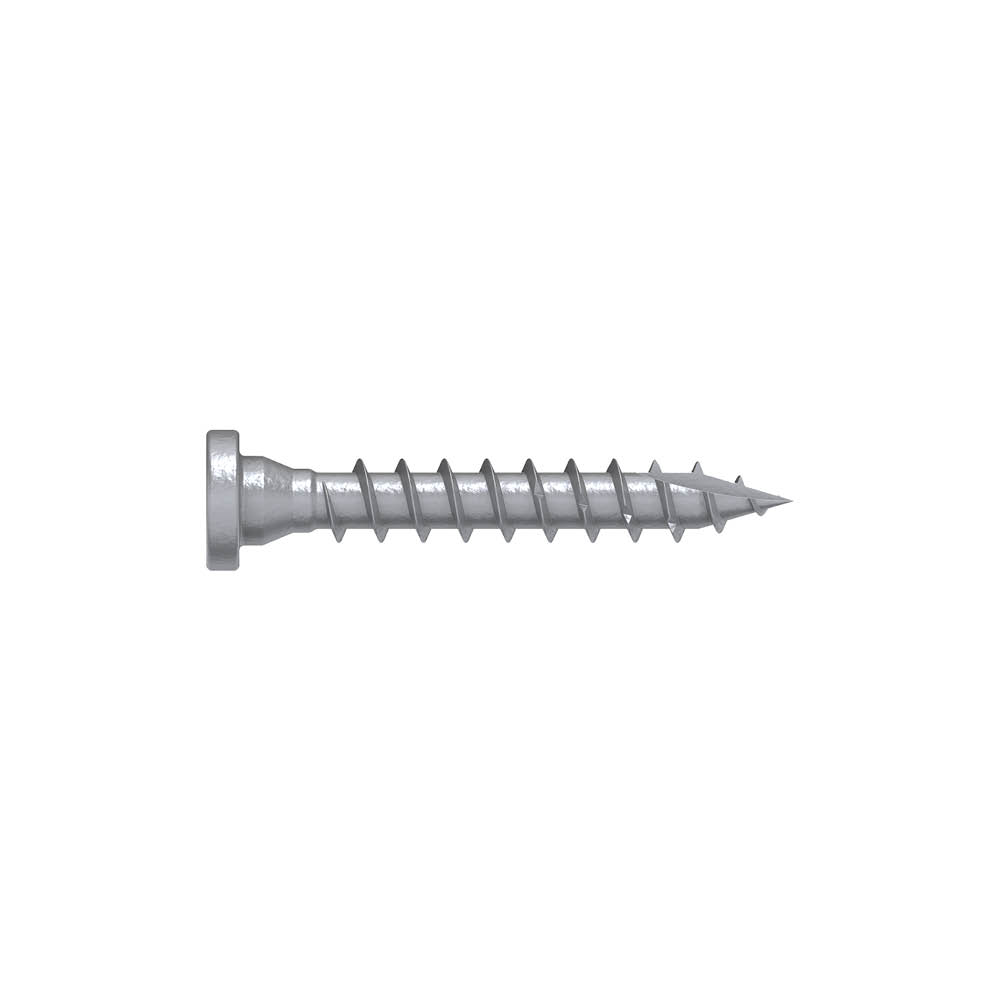

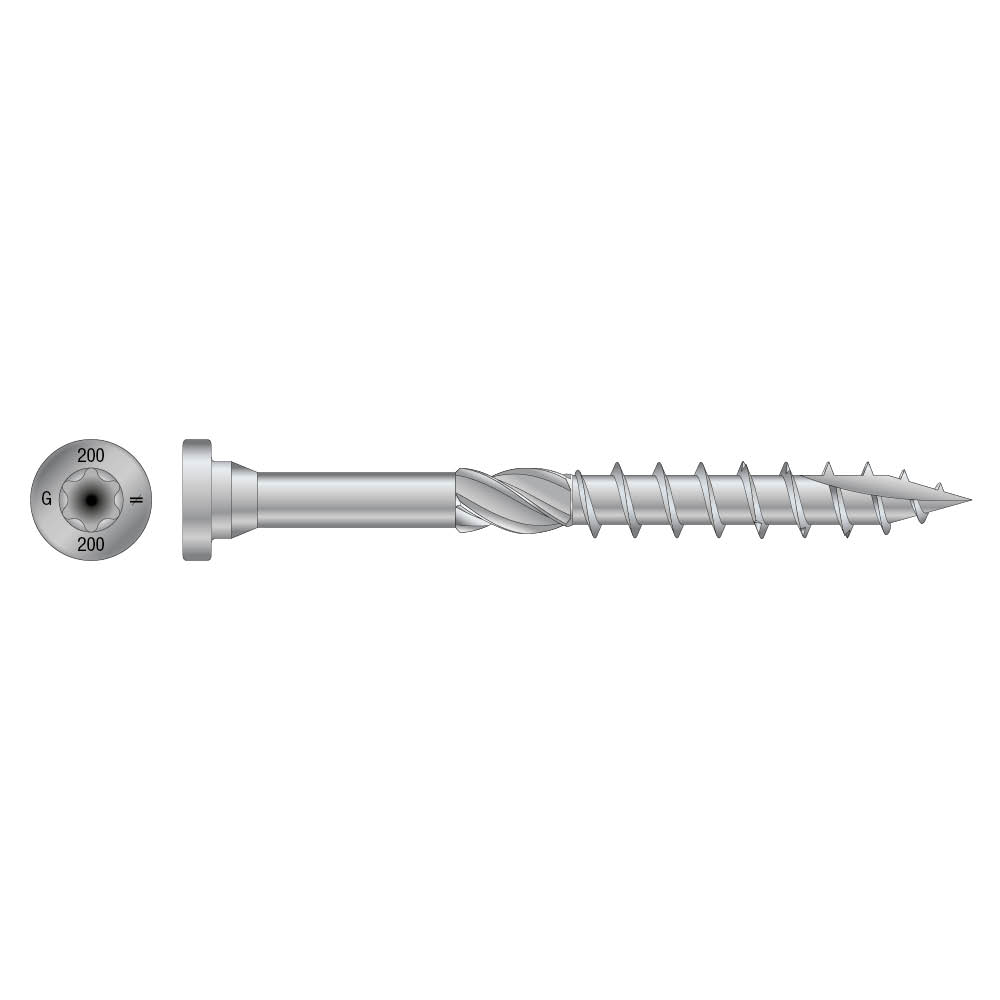

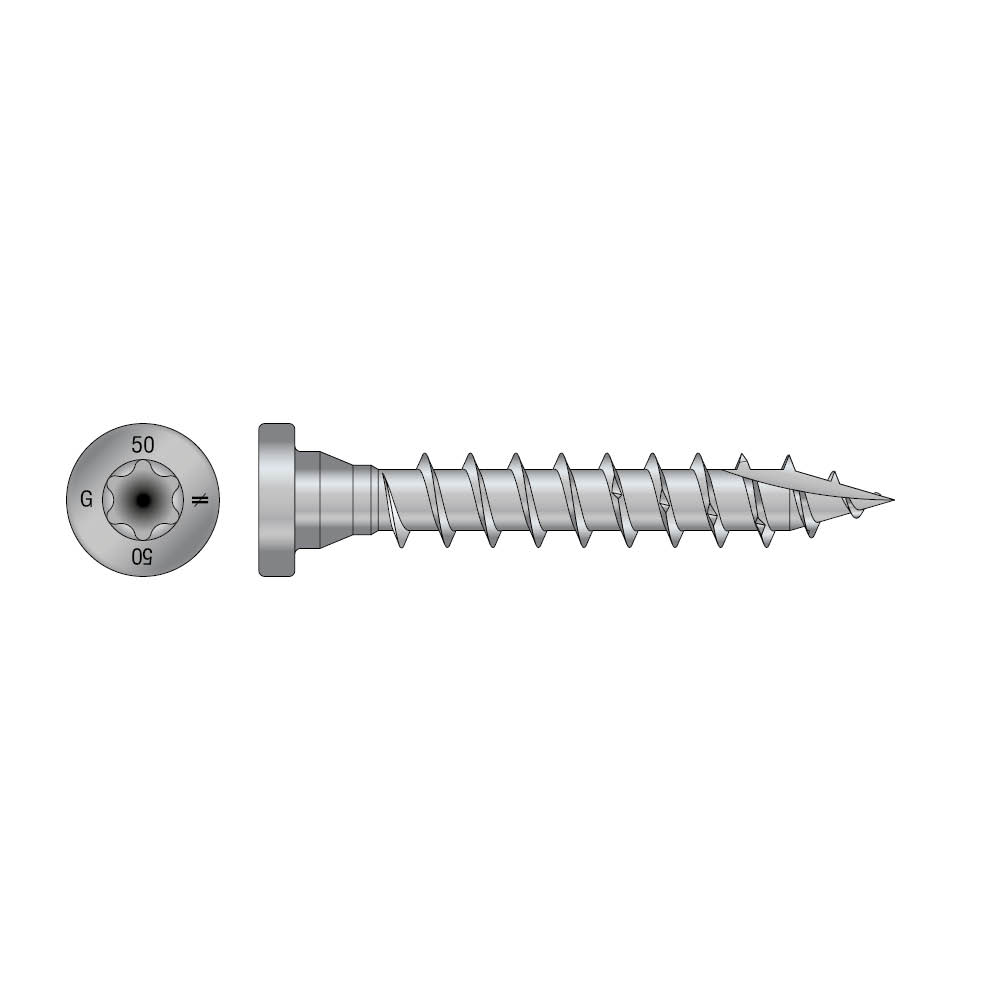

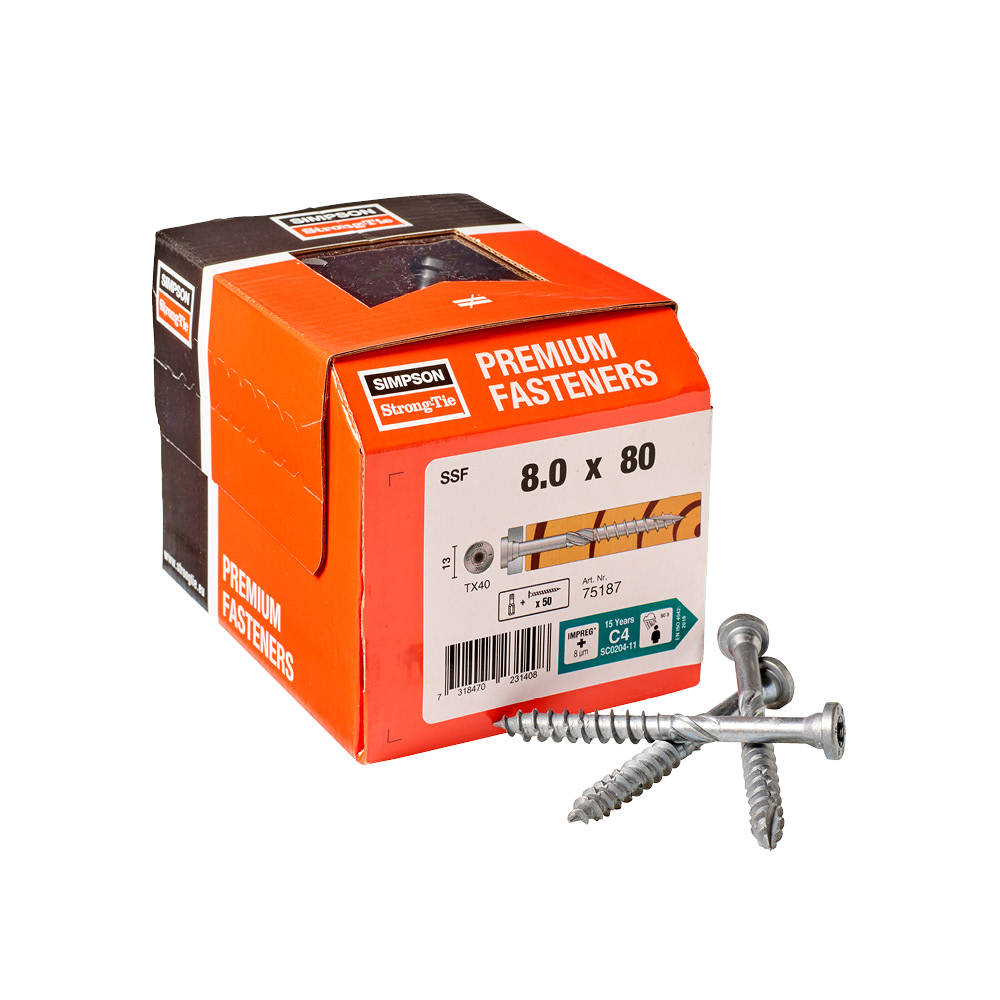

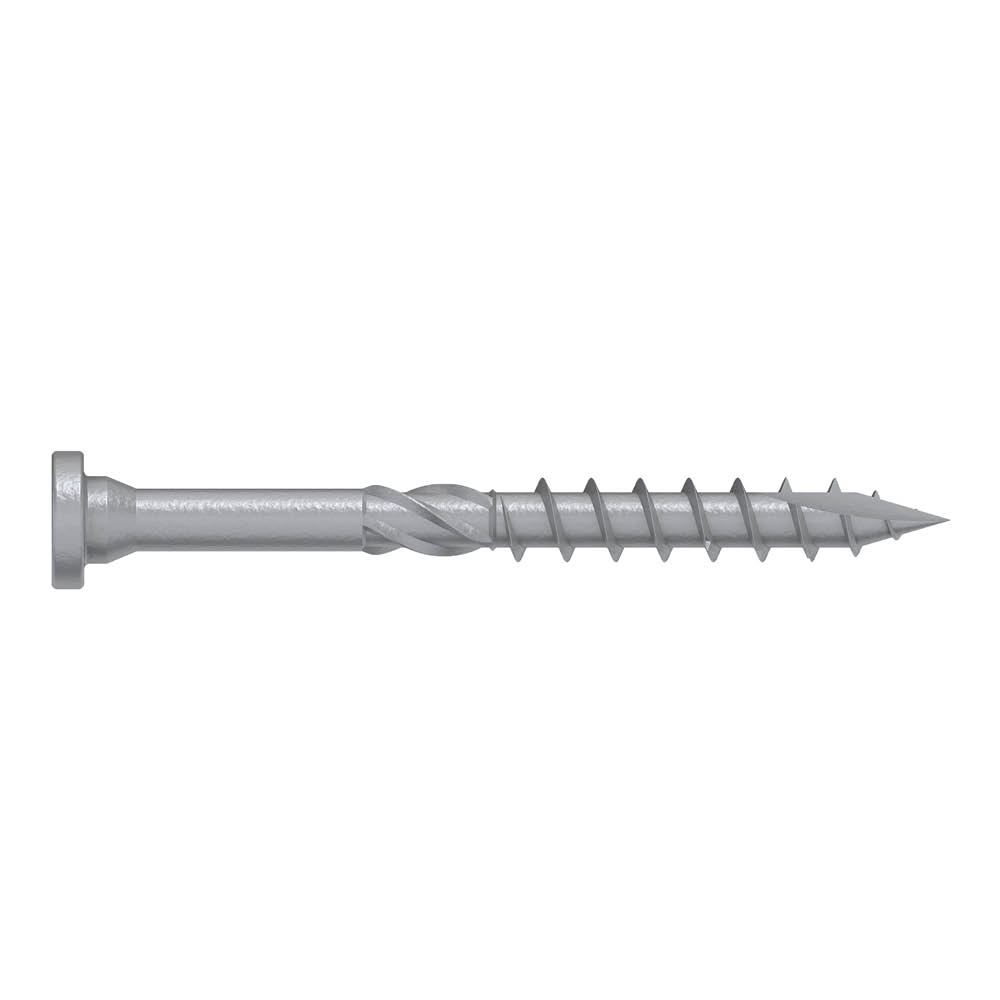

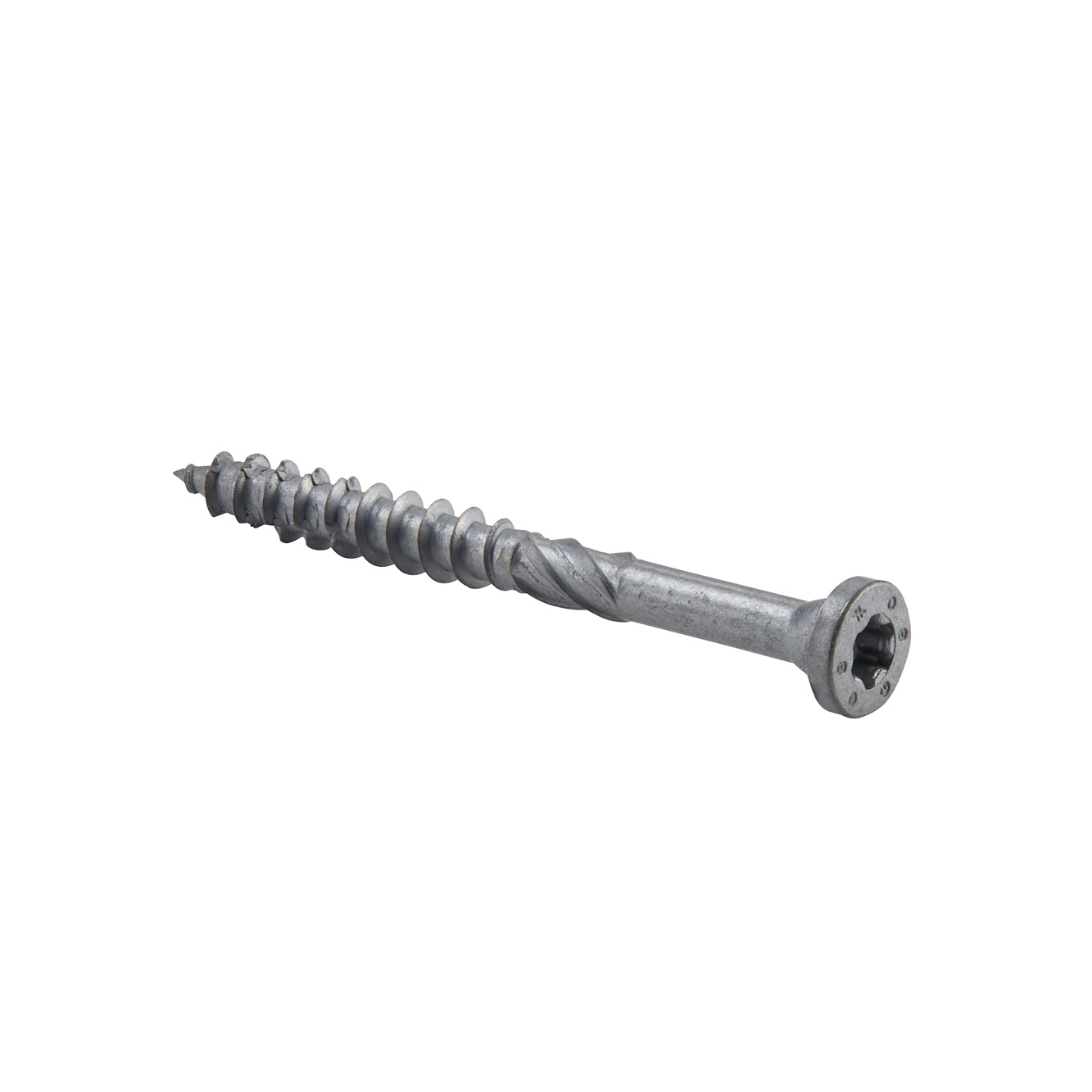

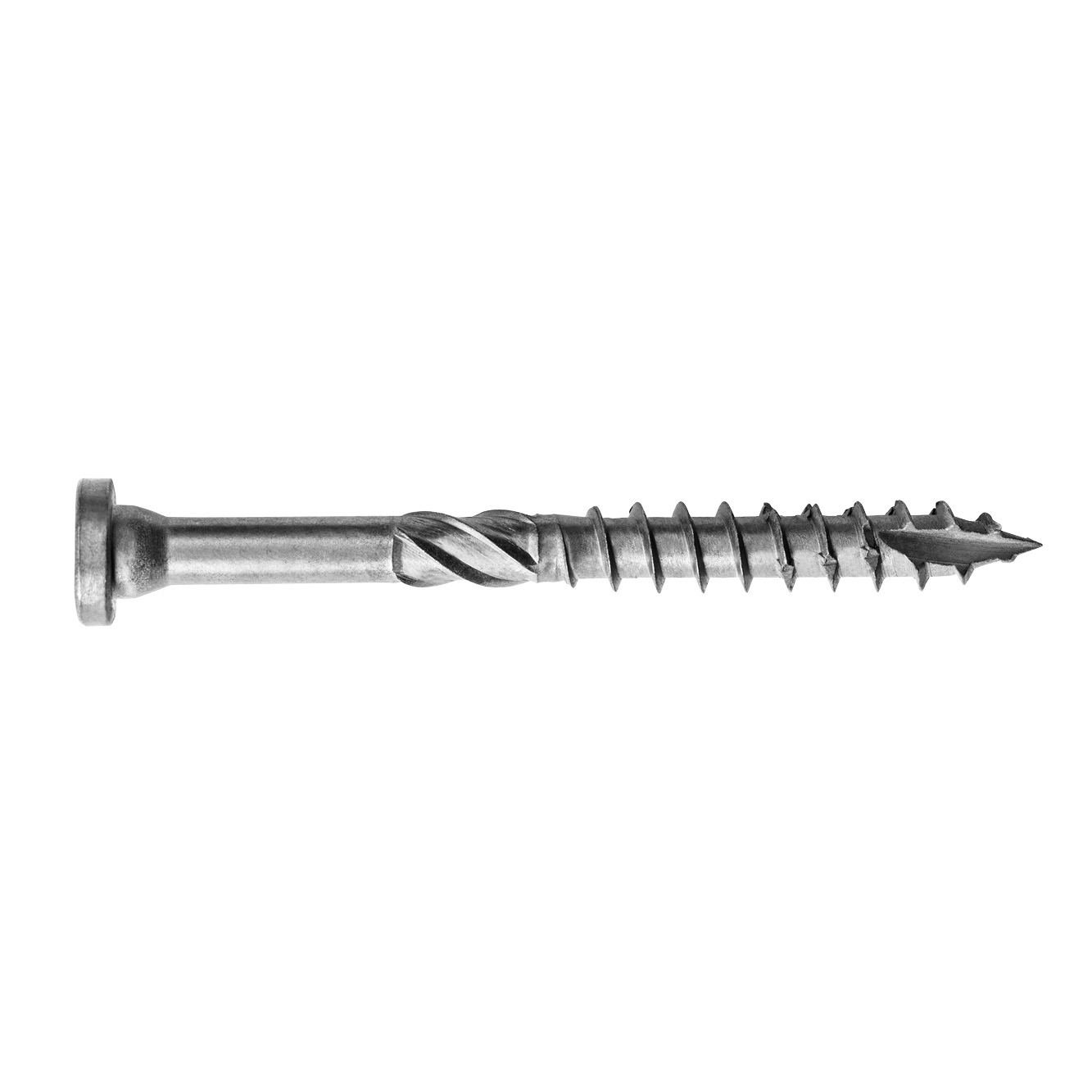

Beslagskruv SSF Impreg®+

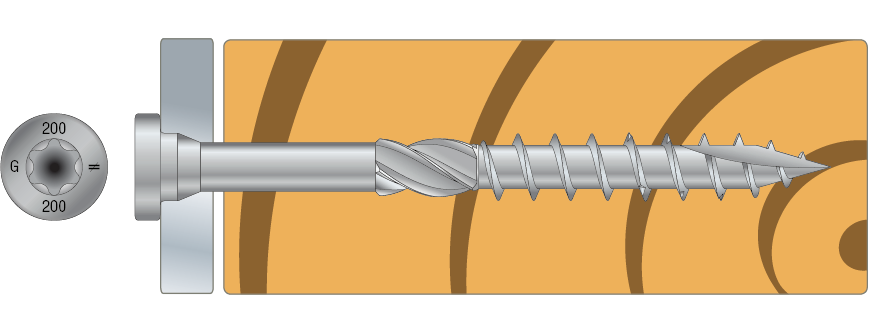

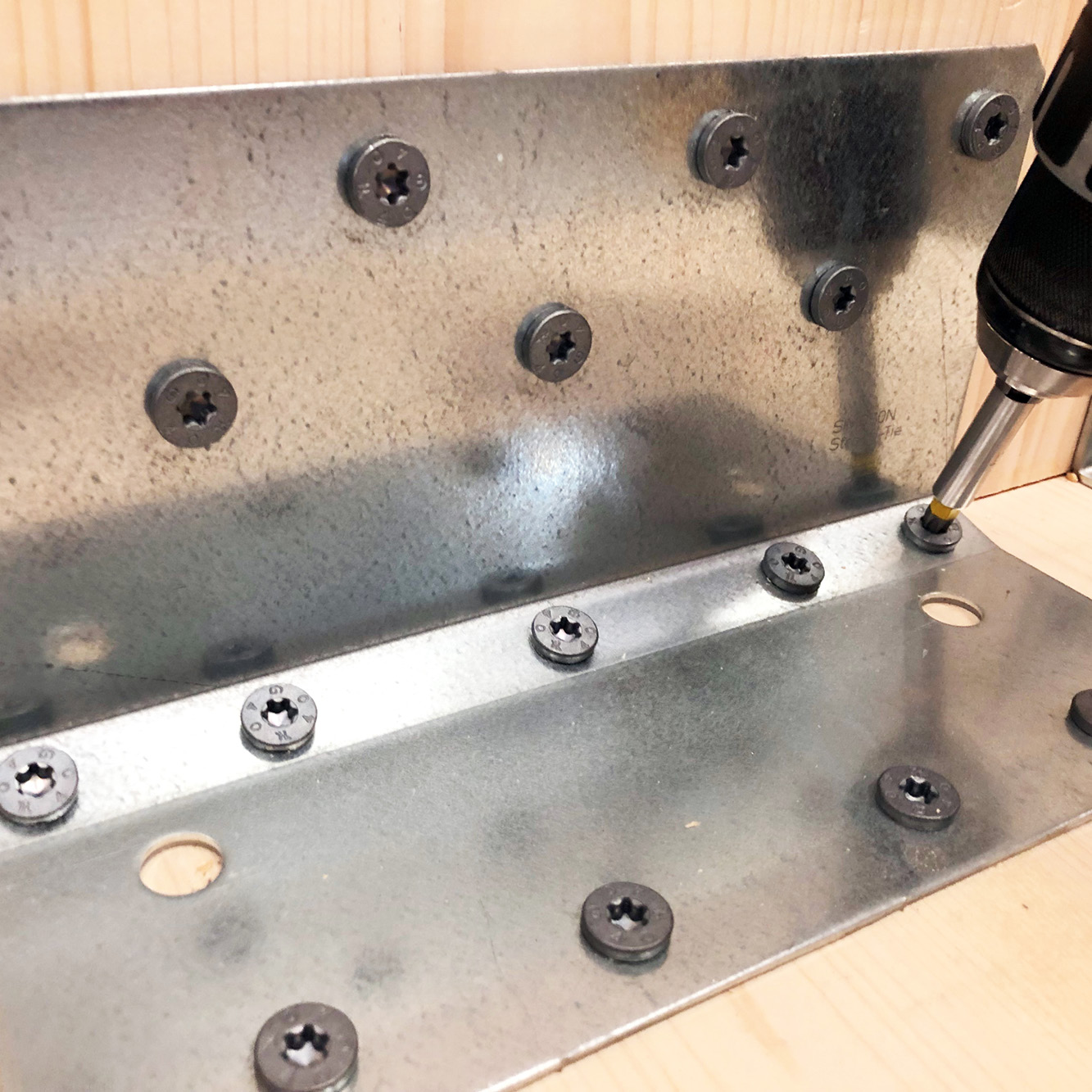

Beslagskruv SSF används i samband med montage av beslag som exempelvis stolpskor m.m. Konan underhuvudet ger perfekt passning i beslagshål. Skruven är ytbehandlad med Impreg®+ (C4) som klarar normala utomhusmiljöer. SS-F har ett litet, flat runt huvud för extra tilltalande slutresultat
OBS säljs i sverige under varumärket Gunnebo Fastening. För mer info besök gunnebofastening.se
CE-märkt
Tekniskt avtal
Impreg® +
Outdoor
Solid Wood
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner

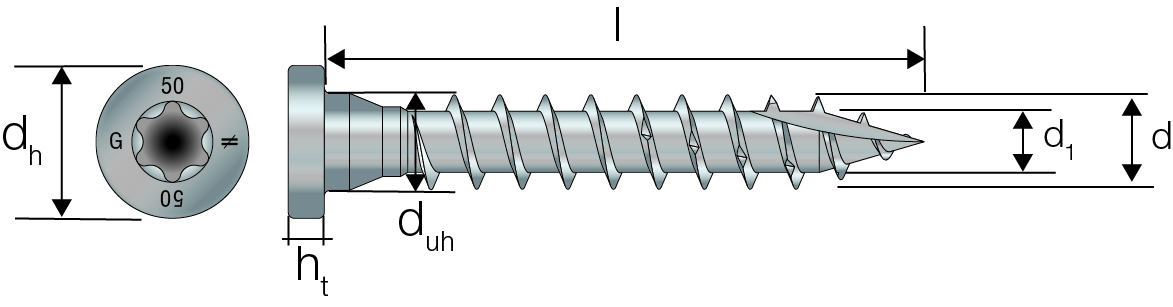

Product dimensions
| Art. nr. | Item code | Fastener dimensions [mm] | Qty/box | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | ht | duh | d1 | lg | bit | Thread | |||
| SSF8.0X40 | 75185 | 8 | 40 | 13 | 3 | 8.2 | 5.1 | 32 | T-40 | FT | 50 |
| SSF8.0X60 | 75186 | 60 | 13 | 3 | 8.2 | 5.1 | 42 | T-40 | PT | 50 | |
| SSF8.0X80 | 75187 | 80 | 13 | 3 | 8.2 | 5.1 | 42 | T-40 | PTM | 50 | |
| SSF10.0X40 | 75188 | 10 | 40 | 15 | 3 | 10.2 | 6.2 | 32 | T-40 | FT | 50 |
| SSF10.0X60 | 75189 | 60 | 15 | 3 | 10.2 | 6.2 | 42 | T-40 | PT | 50 | |
| SSF10.0X80 | 75190 | 80 | 15 | 3 | 10.2 | 6.2 | 42 | T-40 | PTM | 50 | |
Characteristic properties
| Art. nr. | Product characteristic properties | ||||
|---|---|---|---|---|---|

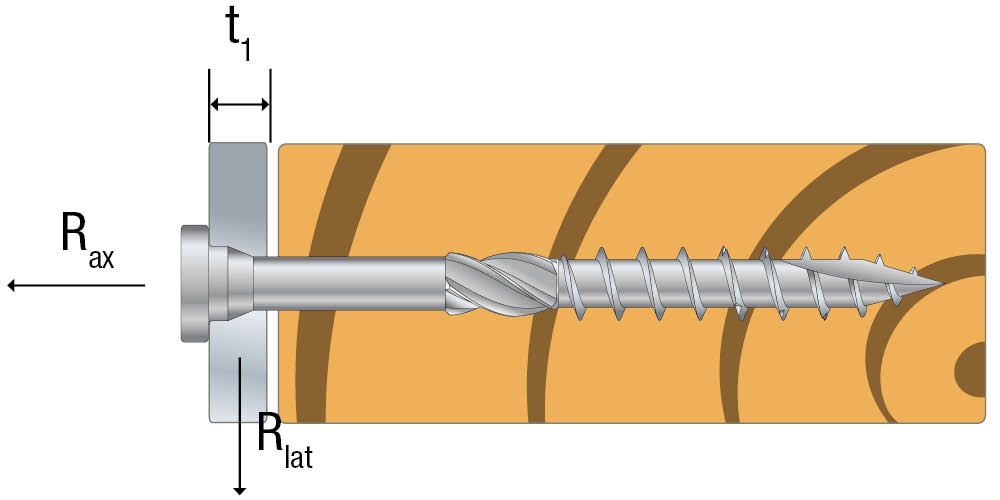

| Characteristic Yield Moment – My,k [My.k] [Nm] | Characteristic withdrawal parameter - fax,k,90° [fax.k.90°] [N/mm²] | Characteristic head pull-through parameter - fhead,k [fhead.k] [N/mm²] | Characteristic tensile capacity - ftens,k [ftens.k] [kN] | Torsonial ratio | |
| SSF8.0X40 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF8.0X60 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF8.0X80 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF10.0X40 | - | - | - | - | - |
| SSF10.0X60 | 38.7 | 12.1 | - | 32.8 | ≥ 1,5 |
| SSF10.0X80 | 38.7 | 12.1 | - | 32.8 | ≥ 1,5 |
