BNSP
Bandspännare till 80 mm band
BNSP bandspännare används för att spänna 80 mm vinddragband (BAN2080xx). Bandspännaren kan monteras med band i bägge ändar eller med beslag i den ena änden och band i den andra.
BNSP80 har ett Ø21 mm bulthål i ena änden, vilket möjliggör infästning på stålplåt.
CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel Z275
EPD
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | Mått [mm] | Hål | Passande band | Medföljande skruvar/clips | Bandspännare monteret til | Antal per förpackning | Vikt [kg] | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | Ø |
Vänster (antal) |
Höger (antal) | Band | BNF: BNG: BNK | |||||

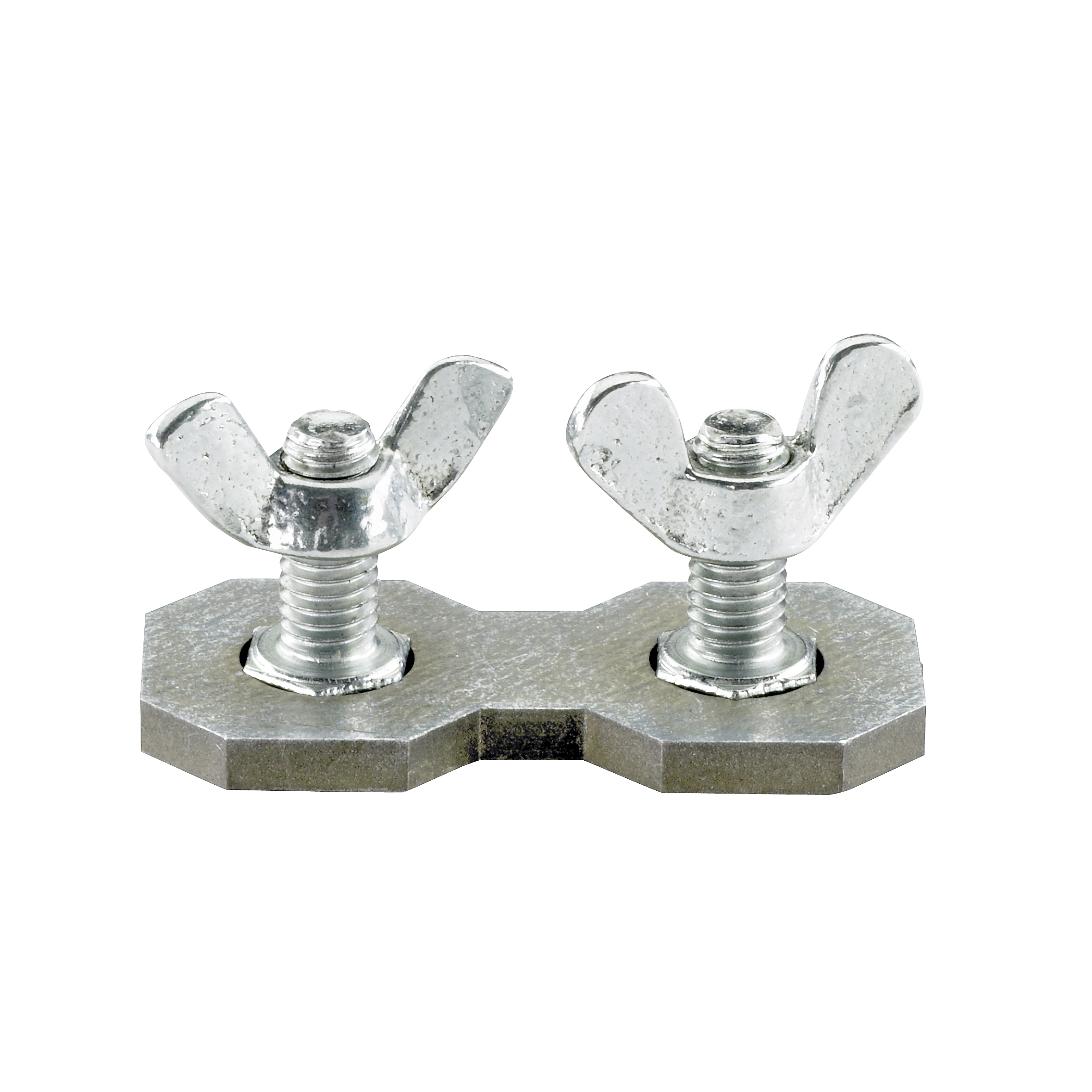

| BNSP80-B | 300-360 | 80 | 35 | 5 + 21 | 11 + 0 | 8 + 1 | BANxx80xx | 2 x BF4060M5; 4 x BF25M5 | x | x | 4 | 1.8 |

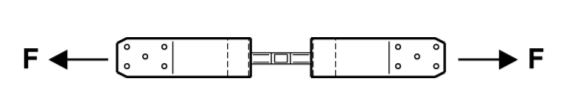

Karakteristiska kapaciteter - bandspännare-bandspännare Installation
| Art. nr. | Karakteristisk Kapacitet [kN] |
|---|---|
| R1.k [kN] | |
| BNSP80-B | 59.3 |
Karakteristika kapacitet - Distansbult-bandspännare installation
| Art. nr. | Karakteristisk Kapacitet - Dorn Installation [kN] | |
|---|---|---|
| Dorn Storlek [mm] | R1.k [kN] | |
| BNSP80-B | 20 | 38.1 |
Montage
Montage
