Bandlock® Pro gängspännare

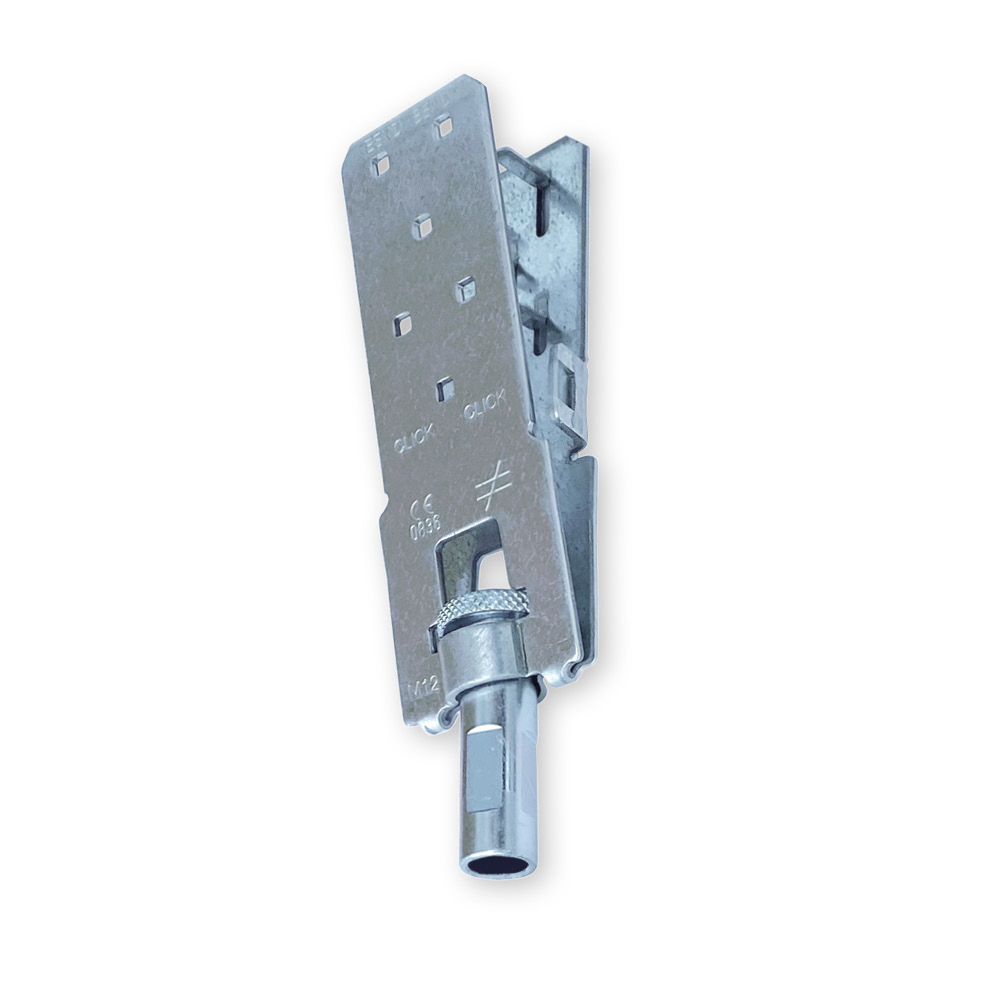

Bandlock® Pro BPTD gängspännare används till att förankra takkonstruktionen till en gjuten M12 gängstång. Med det nya innovativa klicksystemet sparar användaren mycket tid i montering jämfört med traditionella bandsträckare.

BPTD kan användas med 25 och 40 mm vinddragband

Tekniskt datablad
CE-märkt
Tekniskt avtal
Användningsklass 2
BPTD Main.jpg

Produktinformation

Bilder

BPTD Main.jpg
BPTD Gallery 1.jpg
BPTD Installation 1.jpg
BPTD Installation 2.jpg
BPTD Installation 3.jpg
BPTD Installation 4.jpg

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 på båda sidorna motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Enkel monering
  • Inga lösa delar som: skuvar eller muttrar
  • Tidsbesparande jämfört med traditionella bandsträckare
  • Kan användas med 25 och 40 mm vinddragband
  • Lätt att förstå

Applikationer

Applikationer

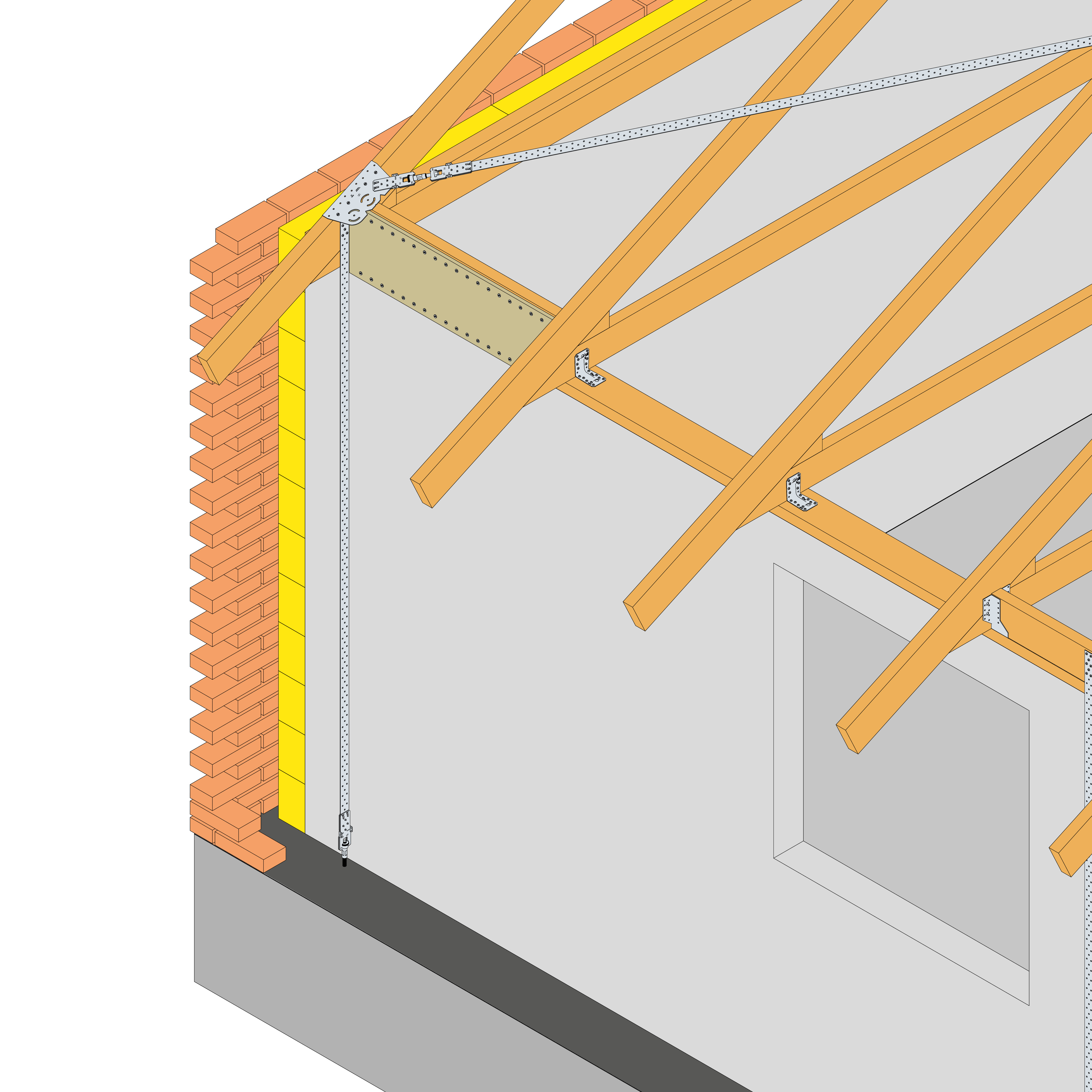

Tillavstyvning och förankring av takkonstruktioner

Teknisk data

Dimensioner

BPTD Dim image.jpg

Mått

Art. nr. Mått [mm]
A B t Antal /  frp
BPTD511802.510
BPTD-HV511802.550

Product capacities

Art. nr. Product capacities
Threaded rod Characteristic capacities [kN]
R1.k
BPTDM1227.5

The values are whith all 6 pins in use and 2 bended

Montage

Montage

Fixing

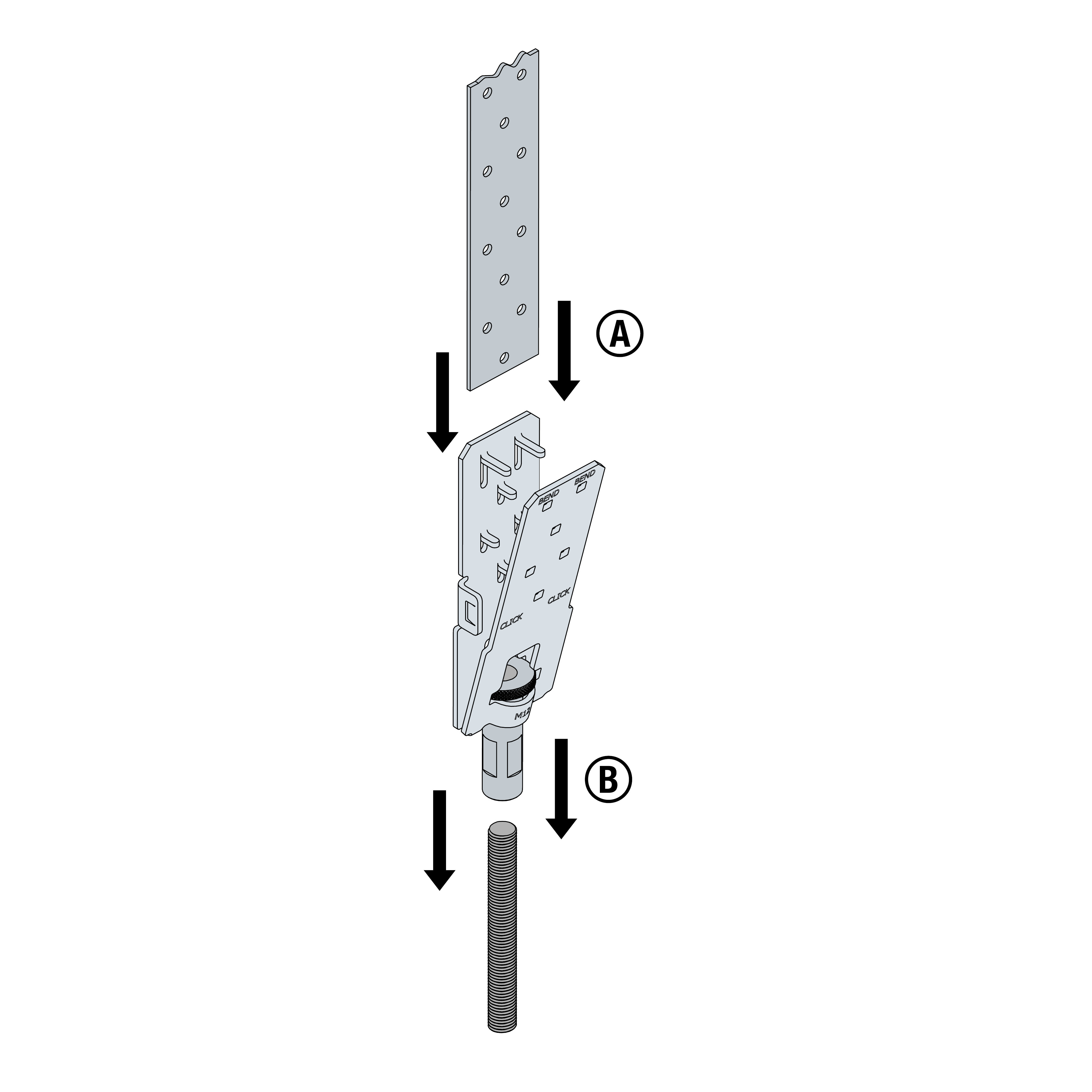

  • The BPTD must be fastened at least 10 mm onto the threaded rod

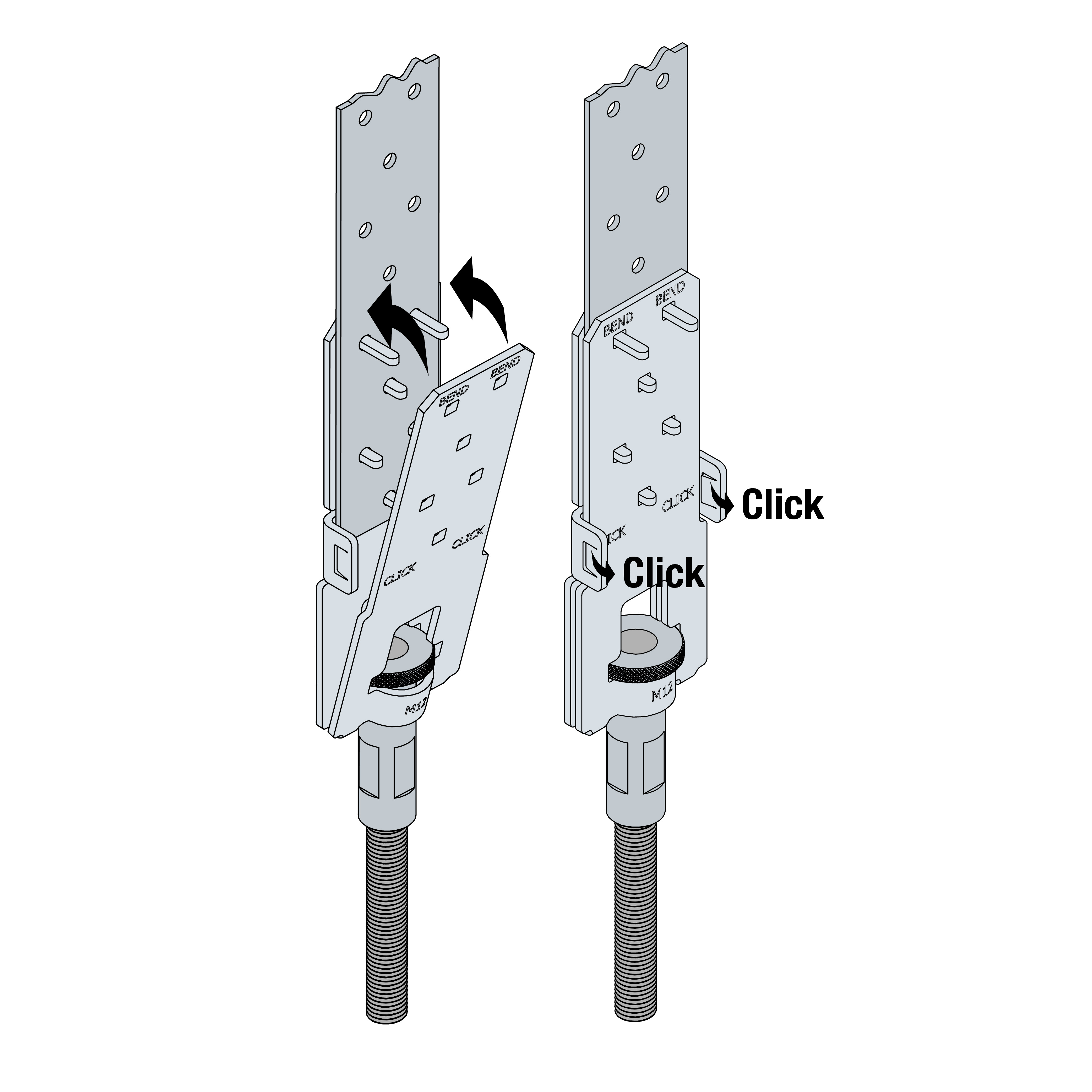

  • Connect the windbracing strap to the BPTD and click the connector shut

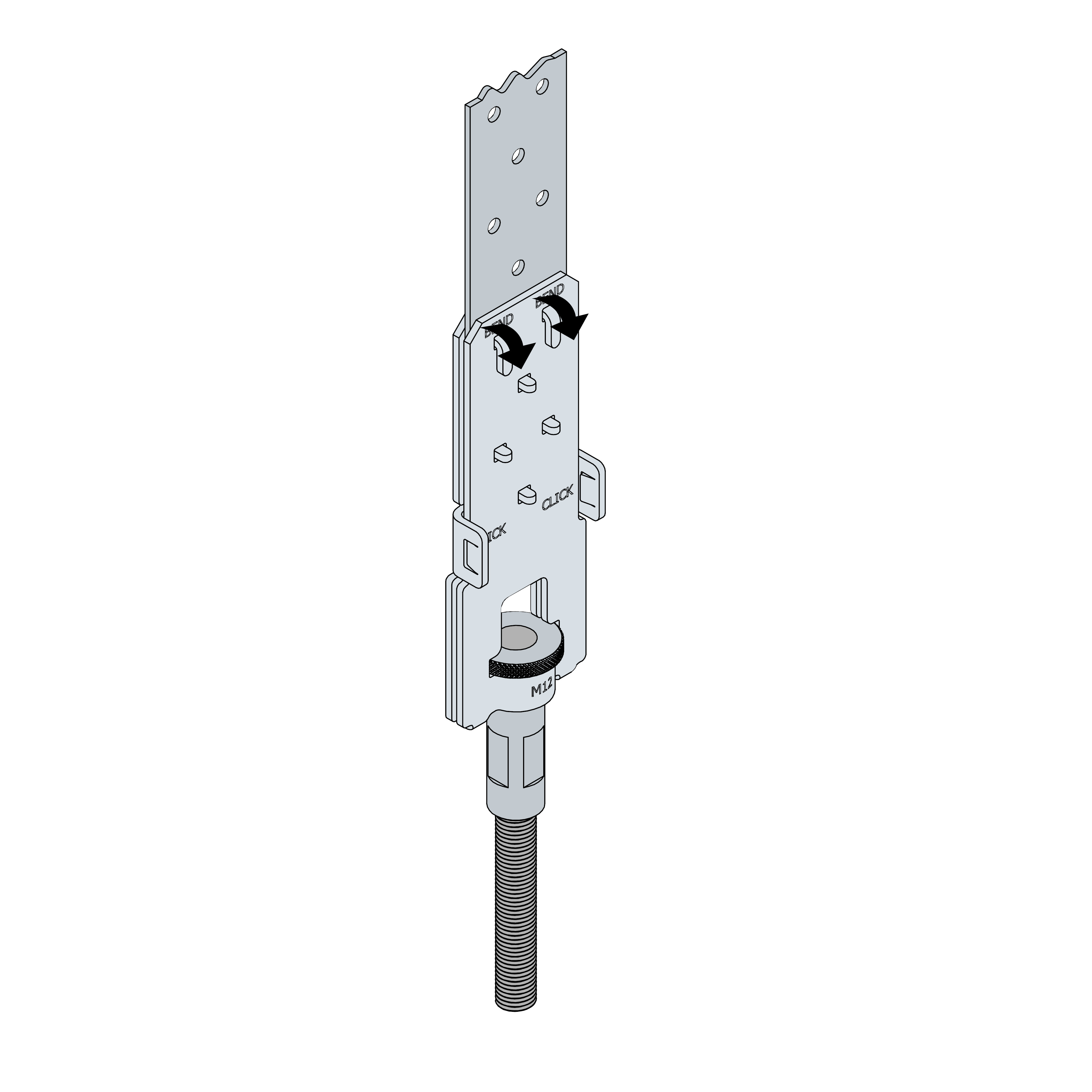

  • Bend the 2 longest pins

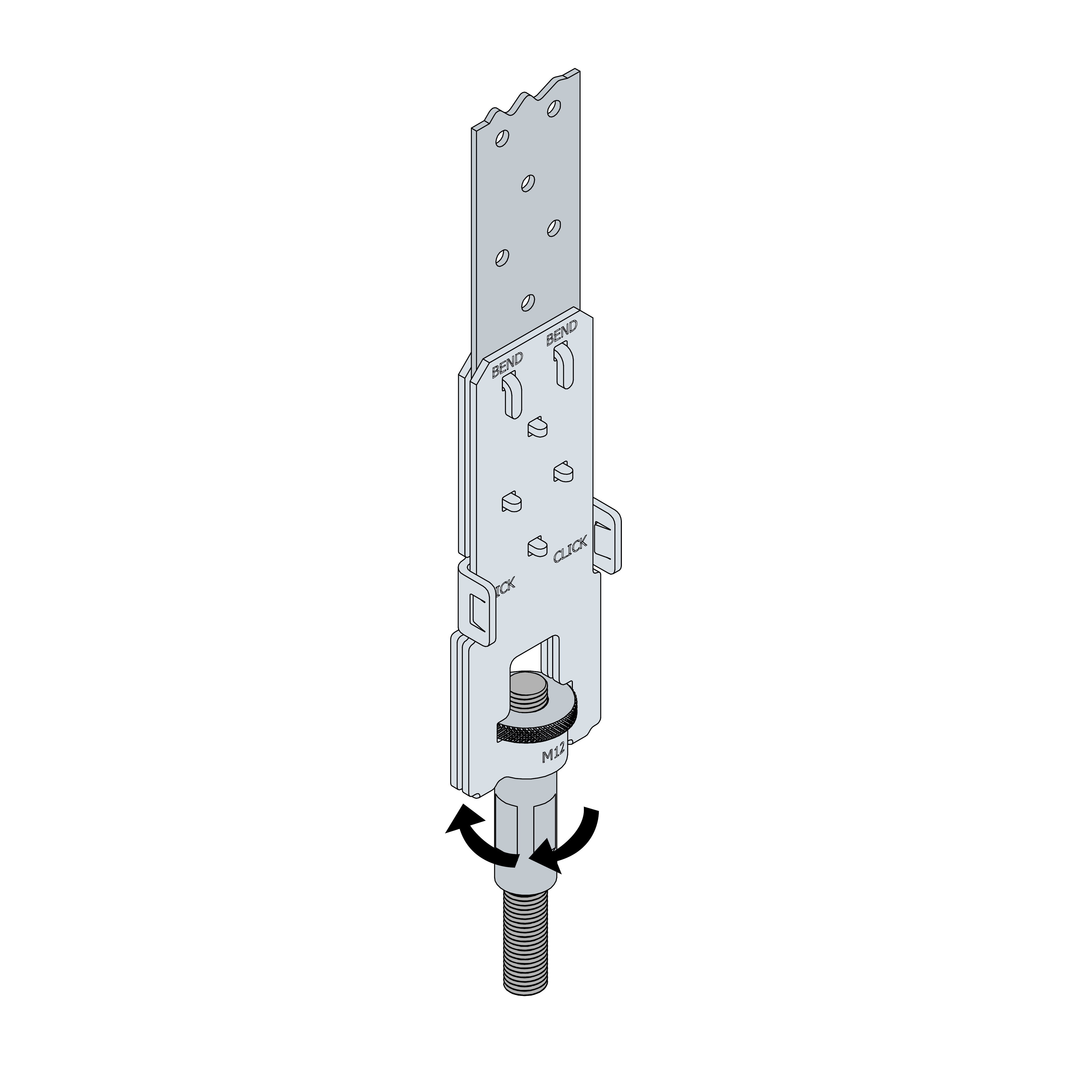

  • Screw the BPTD further onto the threaded rod to tighten the tension strap.
  • IMPORTANT - by installation of 60 mm straps, the corners of the strap has to be trimmed so that all 6 pins in the tightener can be used, see installation pics below.
BPTD Installation 1.jpg
BPTD Installation 2.jpg
BPTD Installation 3.jpg
BPTD Installation 4.jpg

Certifiering

Teknisk dokumentation DoP

se-dop-e10-0440-05.pdf (98.97 KB)
se-dop-e10-0440-issue-4.pdf (98.79 KB)
se-dop-e10-0440-issue-3.pdf (41.87 KB)
9760dfdc81d1eac7f9b19cf2e08412e04697dd0c-pdf.pdf (35.34 KB)

European Technical Assessment (ETA)

eta-10-0440-2020-11-12.pdf (3.03 MB)
eta100440-sst-roof-connectors-r4-2019.pdf (3.13 MB)
