BPST

Bandlock® Pro bandspännare

Bandlock® Pro BPST bandspännare används till att spänna upp vinddragband och fungerar samtidigt som ett kopplingsbeslag mellan vinddragband och Simpson Strong-Tie’s Wind Secure® beslag.

Det innovativa klicksystemet förenklar installationen betydligt jämfört med traditionella avstyvningssystem.

Tekniskt datablad
CE-märkt
CE-märkt
Tekniskt avtal
Tekniskt avtal
Ny
Ny
EPD
EPD
Indoor
Indoor
Electrogalvanized steel Z275
Electrogalvanized steel Z275
Användningsklass 2
Användningsklass 2
BPST_SSTBP_homepage_PL_pl
BPST_SSTBP_homepage_SE_sv
BPST_SSTBP_homepage_DK_da

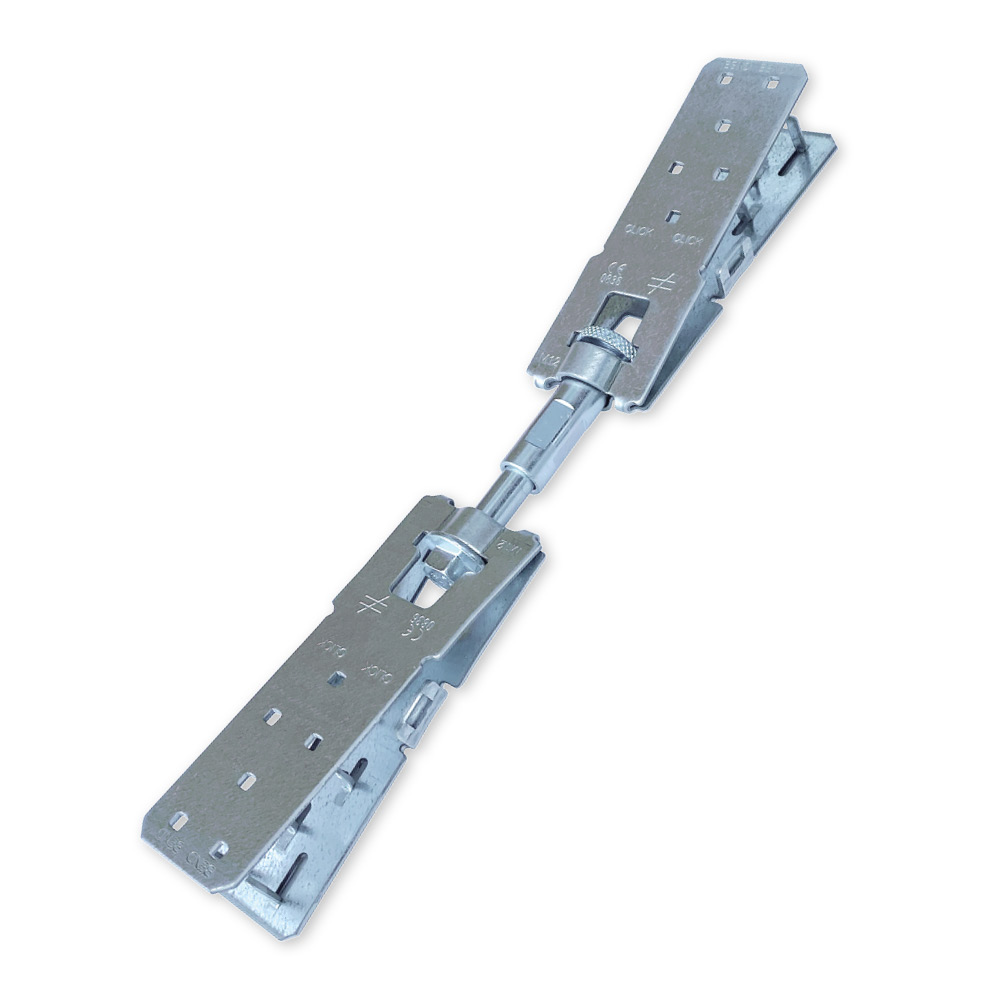

BPST Main.jpg

Produktinformation

Bilder

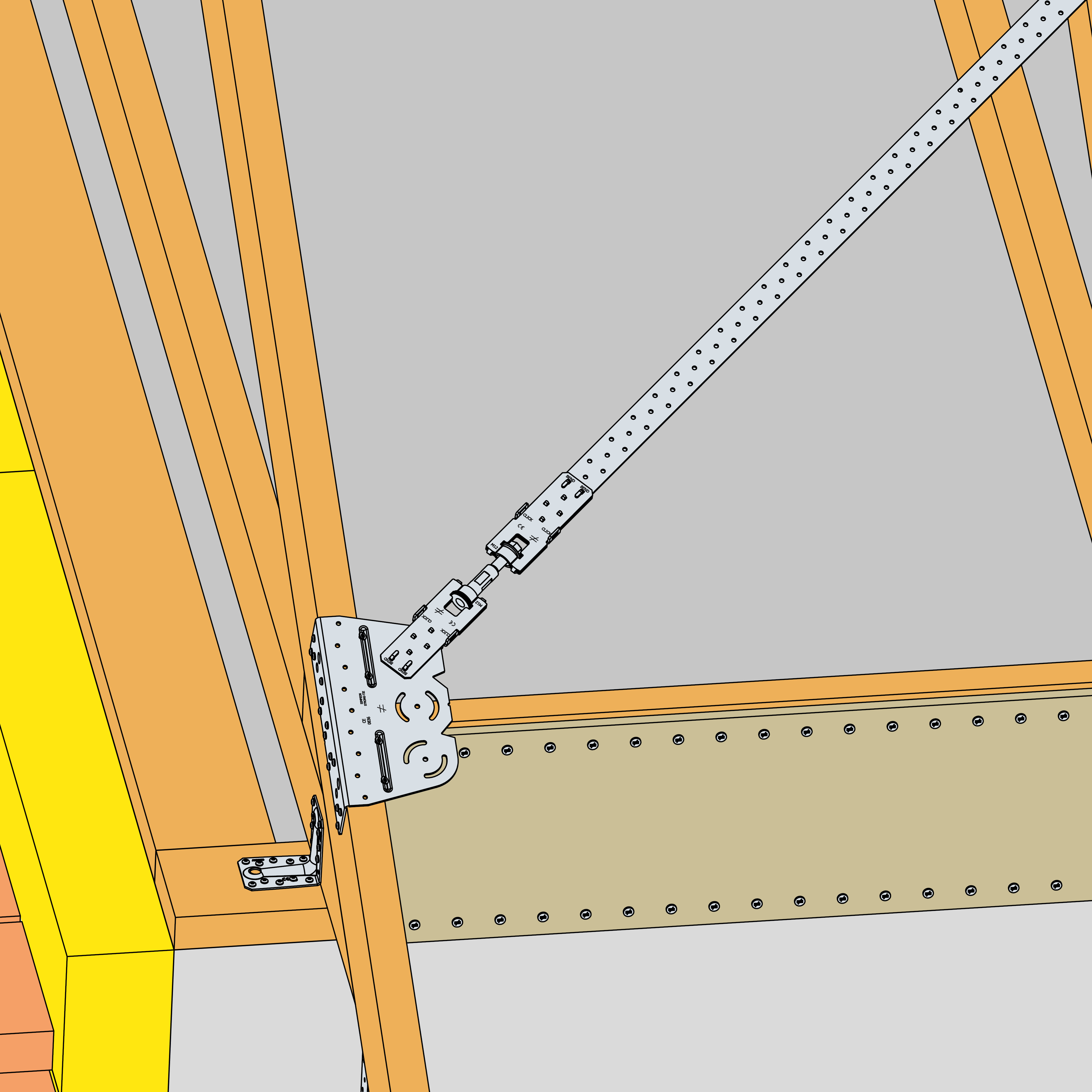

BPST Gallery 1.jpg
BPST Installation 3.jpg

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 på båda sidorna motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Enkel monering
  • Inga lösa delar som: skuvar eller muttrar
  • Tidsbesparande jämfört med traditionella bandsträckare

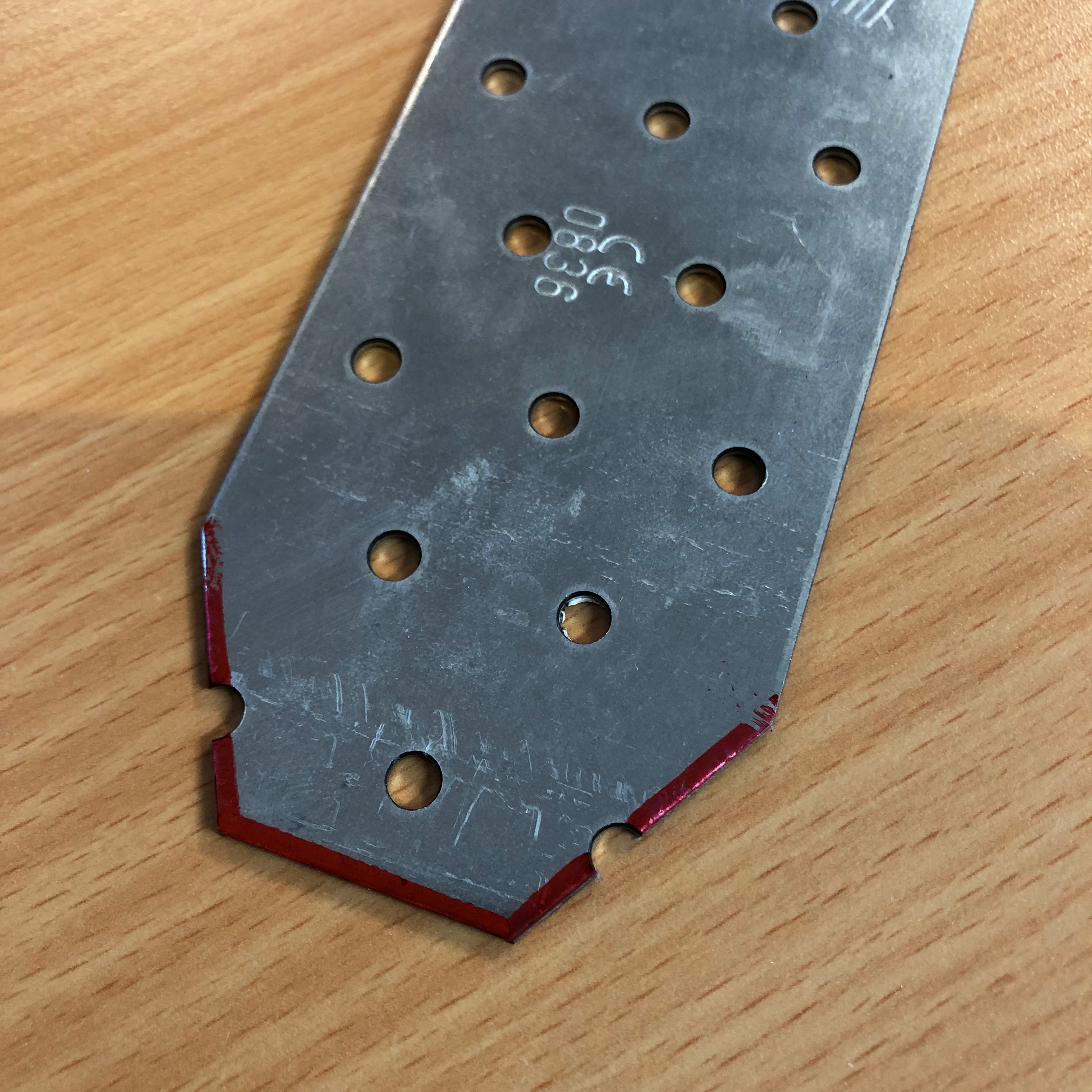

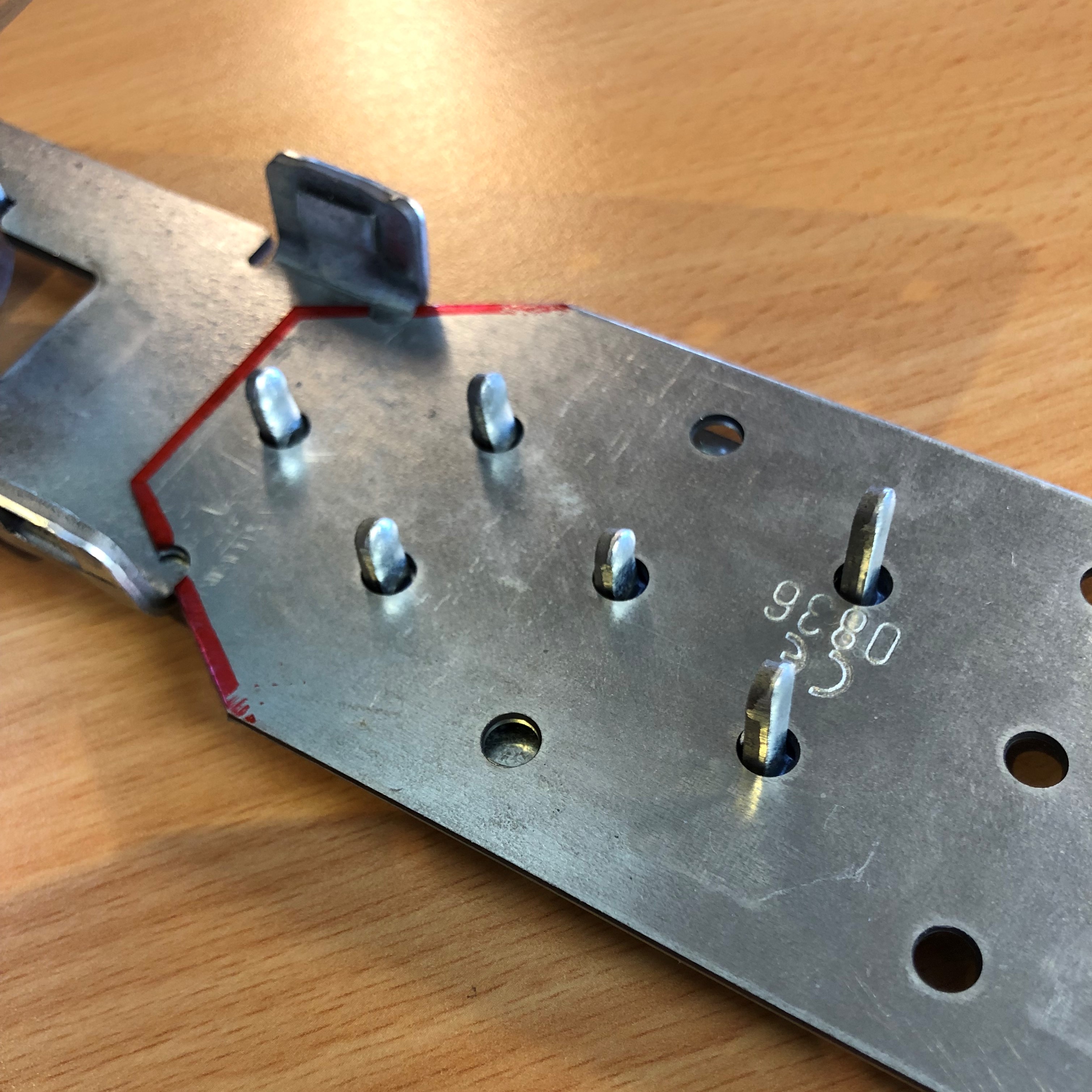

  • Kan användas med 25, 40 och 60 mm vinddragband. OBS! 60 mm band behöver klippas av i hörnen, se bild.
  • Kan användas direkt som kopplingsbeslag på WSD och WSB anslutningsbeslag
  • Lätt att förstå

Applikationer

Användningsområden

  • För avstyvning av takkonstruktioner
  • För avstyvning av träkonstruktioner



Teknisk data

Mått

Dimensioner

Mått
Mått
Referensbeslag mått
övrigtproduktmått[mm]
antal per förpackningvikt[kg]A[mm]B[mm]t[mm]Justeringsområde[mm]
BPST100.6451325-365250

Karakteristisk bärförmåga

ReferensBracing kapacitet
Characteristic Capacities[kN]
R₁,ₖ[kN]
BPST27.5

Bärförmågorna gäller när alla 6 tapparna används och att 2st viks

Montage

Montage

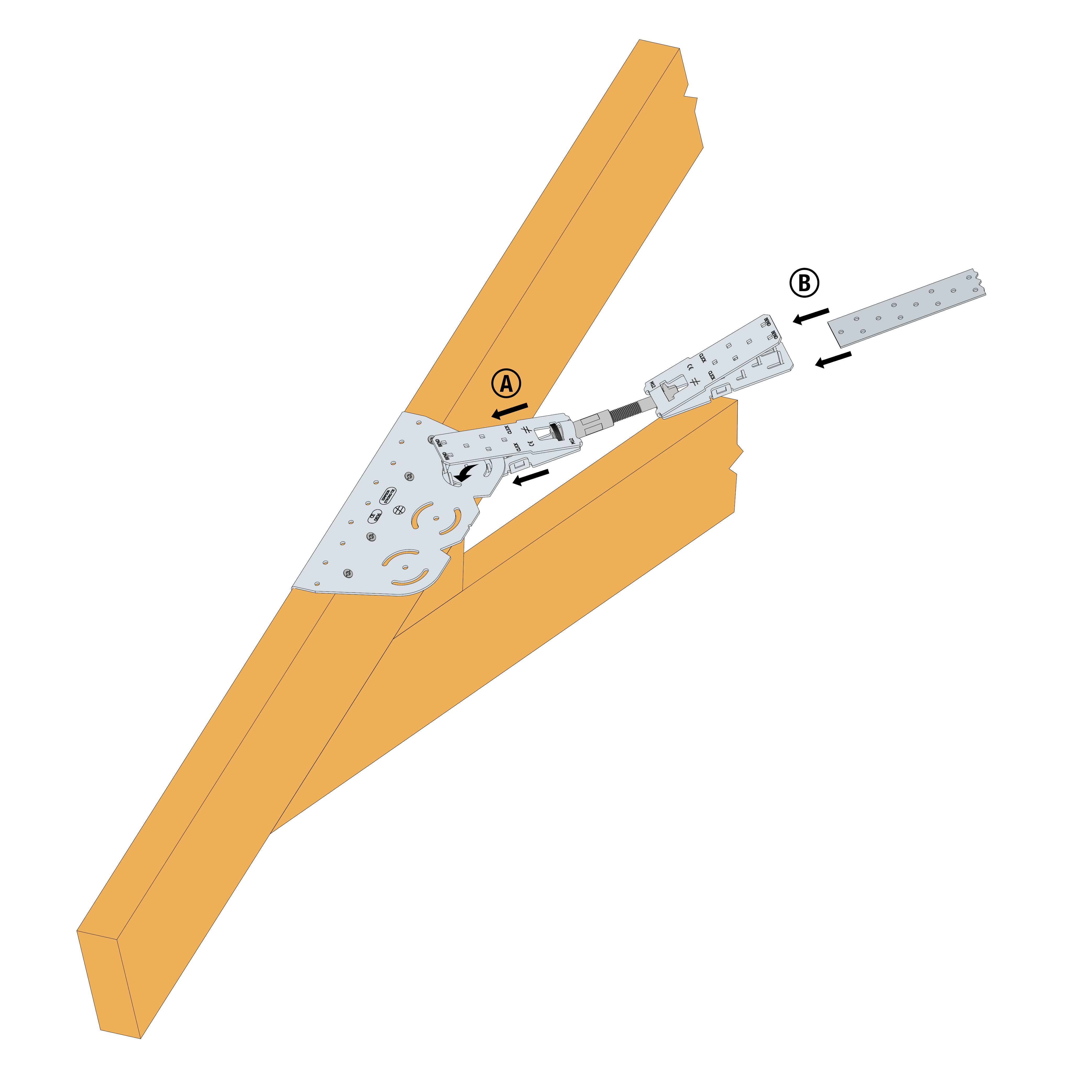

BPST Installation 1.jpg

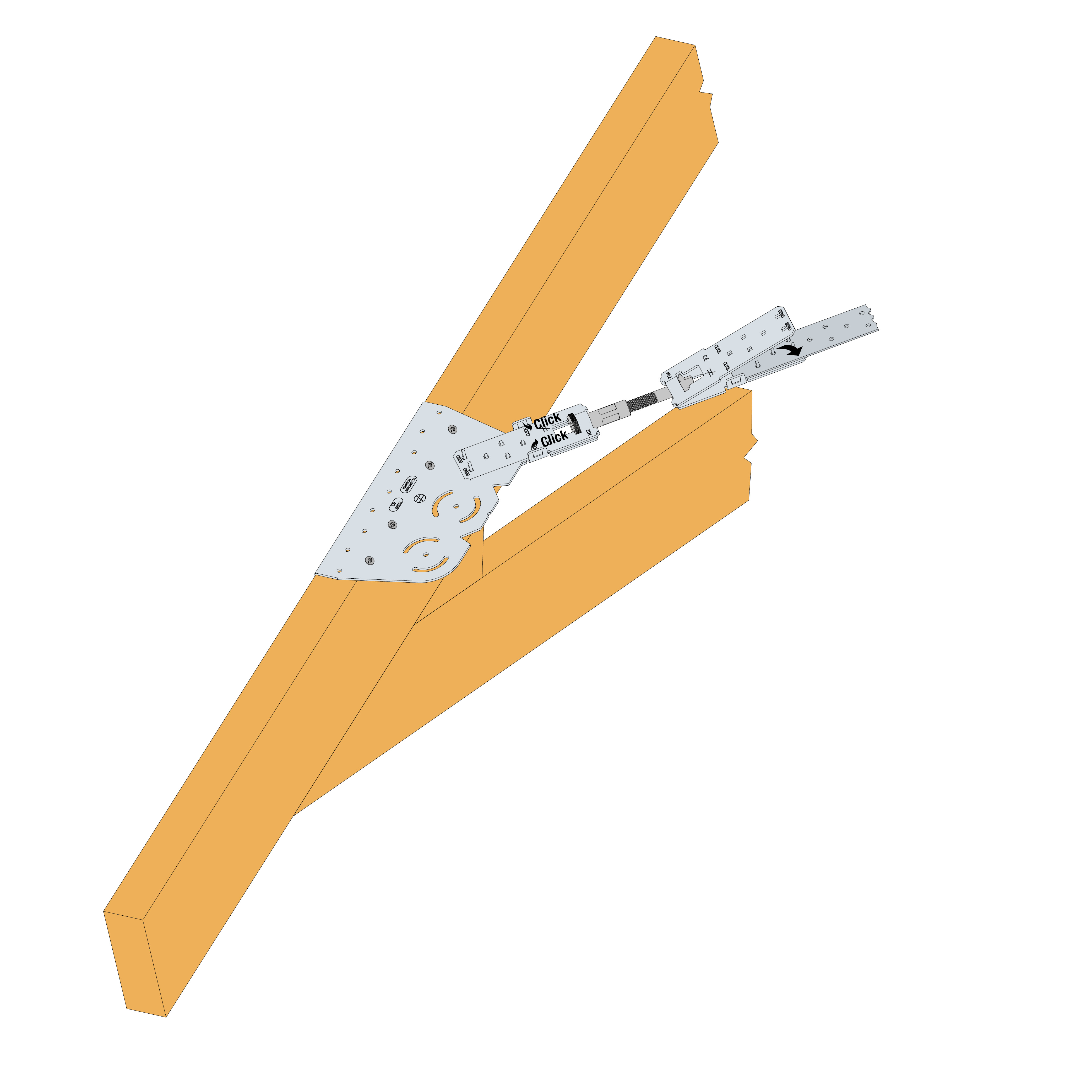

BPST Installation 2.jpg

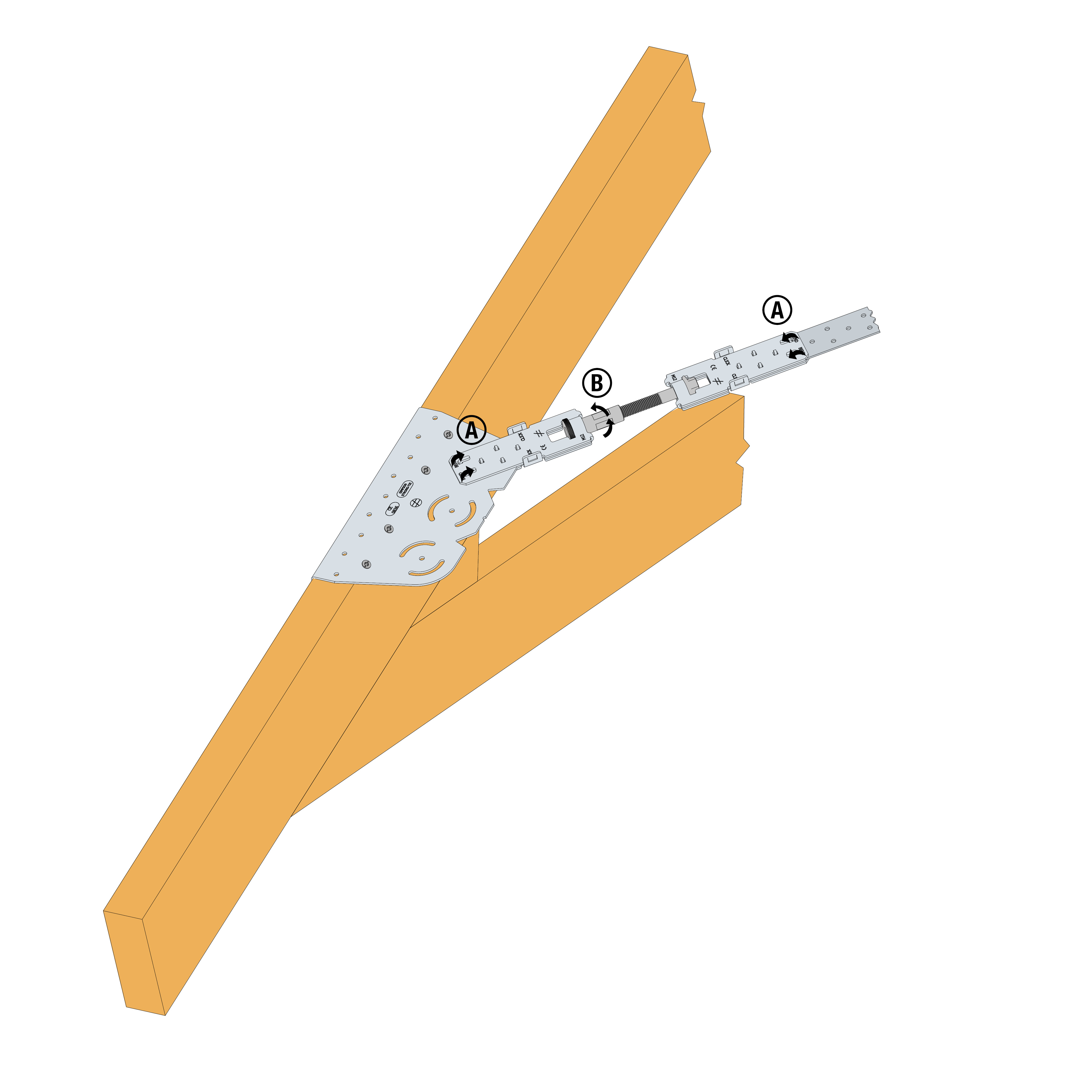

BPST Installation 3.jpg

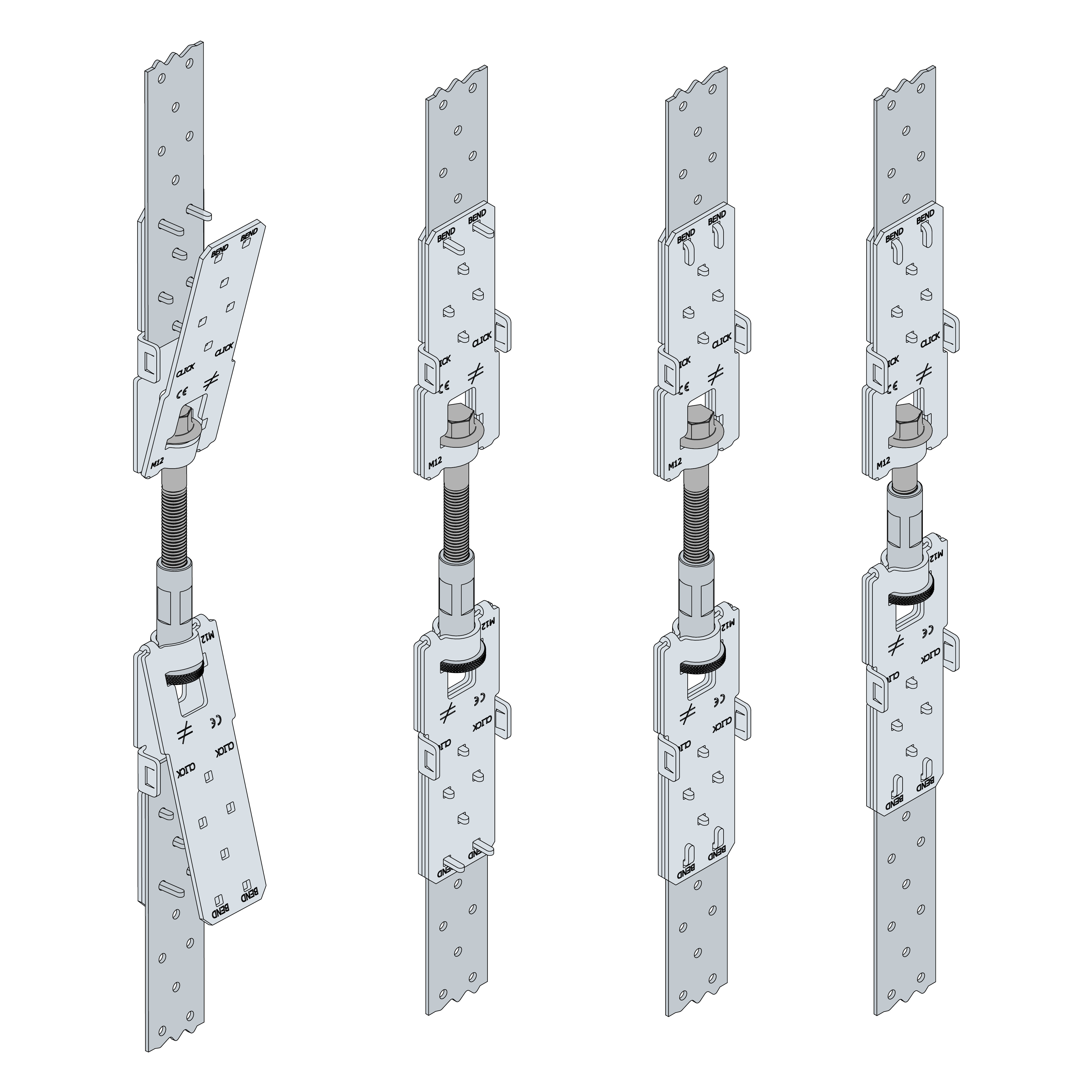

BPST Strap to Strap.jpg
BPST installation Zoom.jpg

Certifiering

Prestandadeklaration (DoP)

se-dop-e10-0440-06-s.pdf
product.doc.history.show
se-dop-e10-0440-05.pdf
se-dop-e10-0440-issue-4.pdf
se-dop-e10-0440-issue-3.pdf
9760dfdc81d1eac7f9b19cf2e08412e04697dd0c-pdf.pdf

Europeisk teknisk bedömning (ETA)

eta-10-0440-2020-11-12.pdf
product.doc.history.show
eta100440-sst-roof-connectors-r4-2019.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Nedladdningar

  • Wind Secure - Vindavstyvning för takkonstruktioner

    Wind Secure - Vindavstyvning för takkonstruktioner

    Wind Secure® är Simpson Strong-Ties vindavstyvningssystem, utvecklat för att effektivisera installationsprocessen.

CAD och BIM-bibliotek

2D

BPST

3D

BPST

ZIP-paket
