BSIL
Balksko till balk och pelare med samma bredd
Balksko BSIL är speciellt utvecklad för träbalkar mot pelare där de två materialen har samma bredd. Beroende på lastriktningar bör man vara uppmärksam på kantavståndskraven enligt EC5. Balkskon BSIL kan levereras i andra storlekar och tjocklekar utan CE-märkning med kort leveranstid.
CE-märkt
Tekniskt avtal
Användningsklass 2
EPD
Tillgänglig i Connector Selector
Produktinformation
Bilder
Egenskaper
Applikationer
Discontinued Products
Teknisk data
Dimensioner
Mått
| Art. nr. | Mått [mm] | Hål HB | Hål SB | Antal per förp. | Vikt [kg] | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø5 [mm] | Ø5 [mm] | |||
| BSIL90/195-R | 90 | 195 | 60 | 40 | 62 | 2 | 18 | 20 | 16 | 0.64 |
| BSIL100/190 | 100 | 190 | 60 | 40 | 62 | 2 | 18 | 20 | 25 | 0.64 |
| BSIL115/223-R | 115 | 223 | 60 | 40 | 62 | 2 | 20 | 22 | 12 | 0.76 |
HB: Huvudbalk; SB: Sekundärbalk

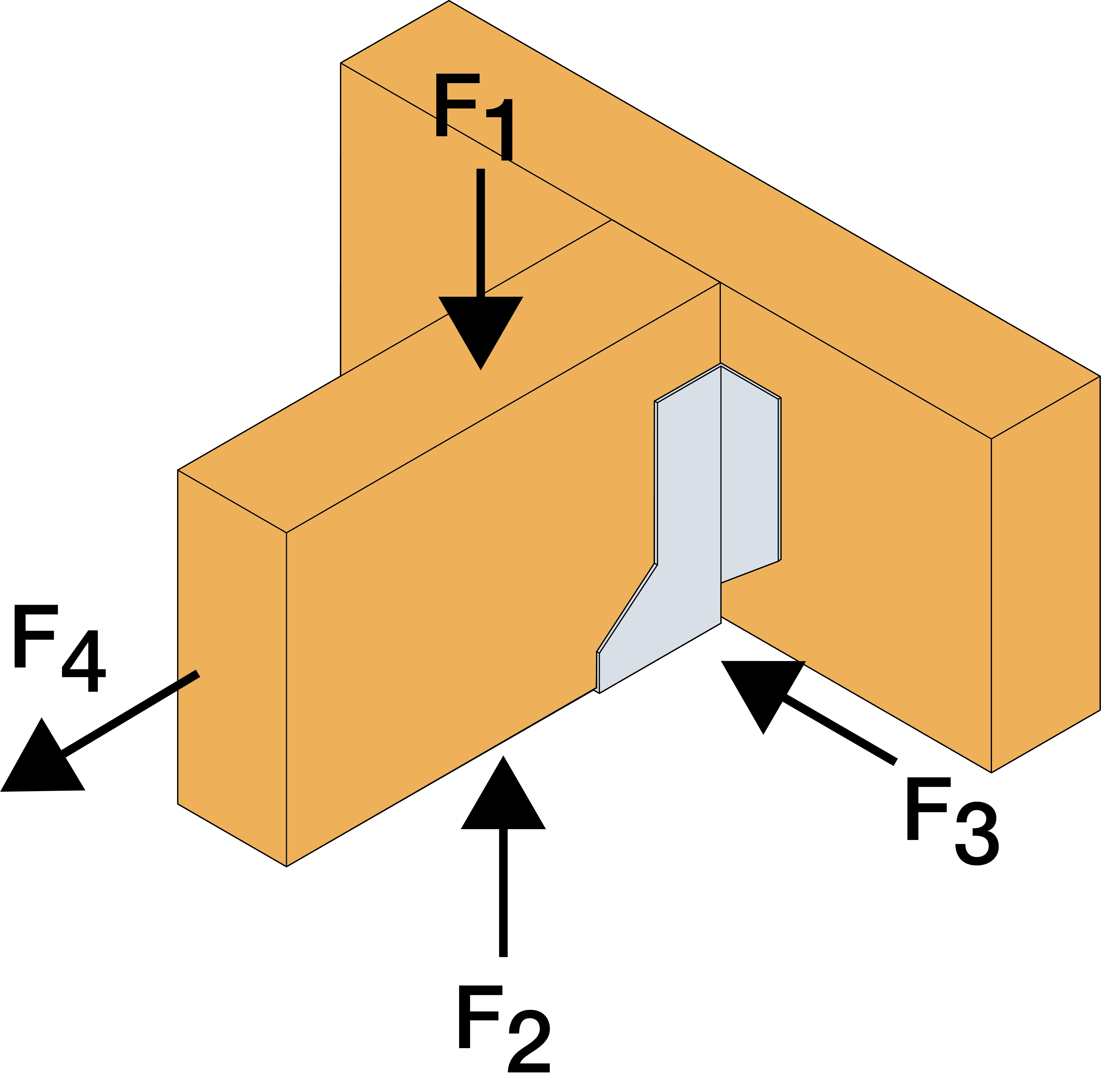

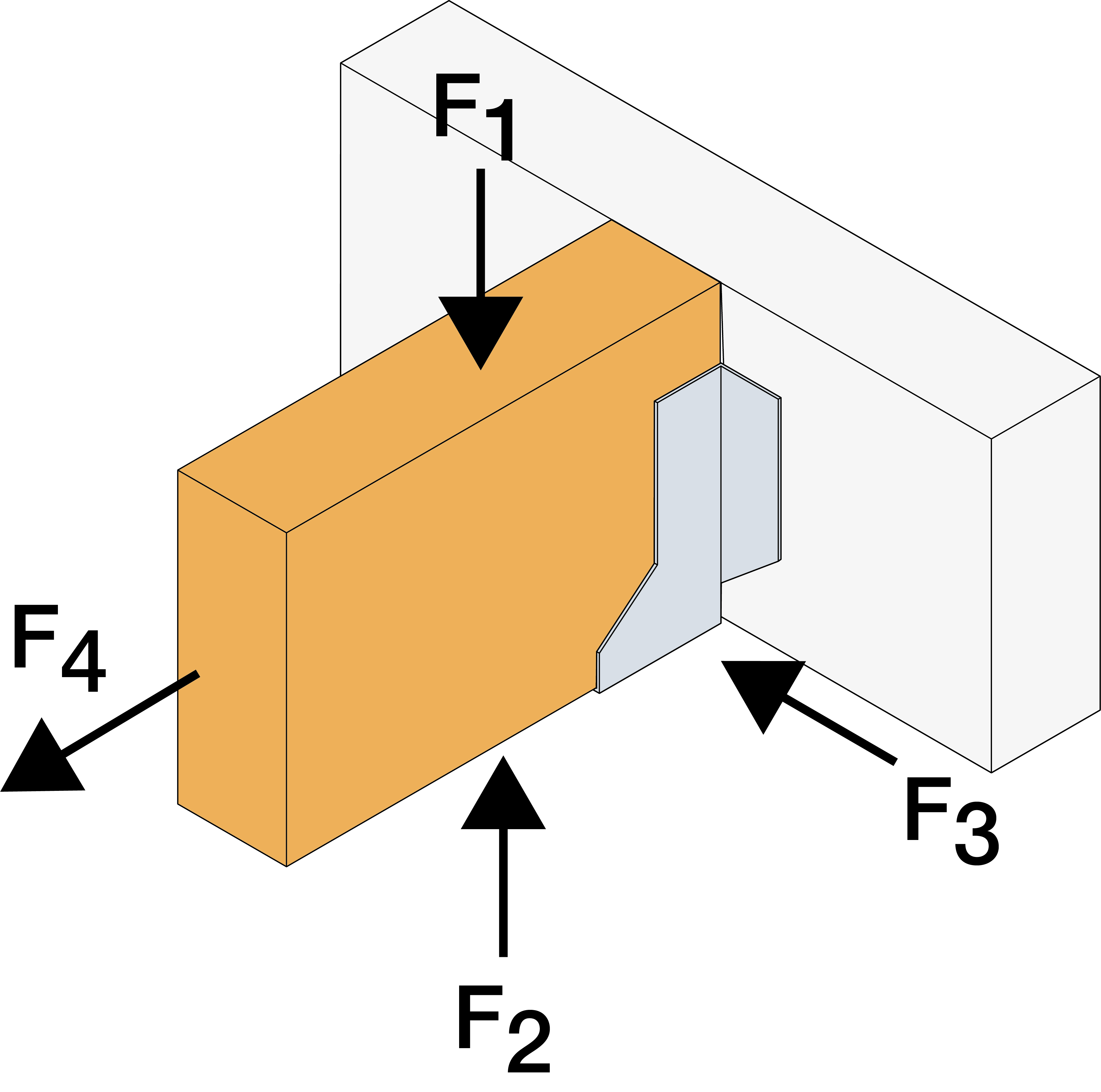

Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning
| Art. nr. | Utspikning | Karakteristisk bärförmåga [kN] | |||
|---|---|---|---|---|---|
| HB | SB | R1.k | R2.k | R3.k | |
| - | - | CNA 4,0x60 | CNA 4,0x60 | CNA 4,0x60 | |
| BSIL90/195-R | 18 | 18 | 26.6 | 26.1 | 11.5 |
| BSIL100/190 | 18 | 16 | 25.9 | 22.5 | 12 |
| BSIL115/223-R | 20 | 20 | 32.3 | 30.6 | 13.9 |
HB = huvudbalken; SB = sekundärbalken
Karakteristisk bärförmåga - Balk-balk fogningar - Delvis utspikning
| Art. nr. | Utspikning | Karakteristisk bärförmåga [kN] | |||
|---|---|---|---|---|---|
| HB | SB | R1.k | R2.k | R3.k | |
| - | - | CNA 4,0x60 | CNA 4,0x60 | CNA 4,0x60 | |
| BSIL90/195-R | 8 | 8 | 13.1 | 12.4 | 5.5 |
| BSIL100/190 | 8 | 8 | 12.9 | 12.4 | 5.8 |
| BSIL115/223-R | 10 | 10 | 16.7 | 15.3 | 7.8 |
HB = huvudbalken; SB = sekundärbalken
