BSIN

Balksko med inåtvända flikar

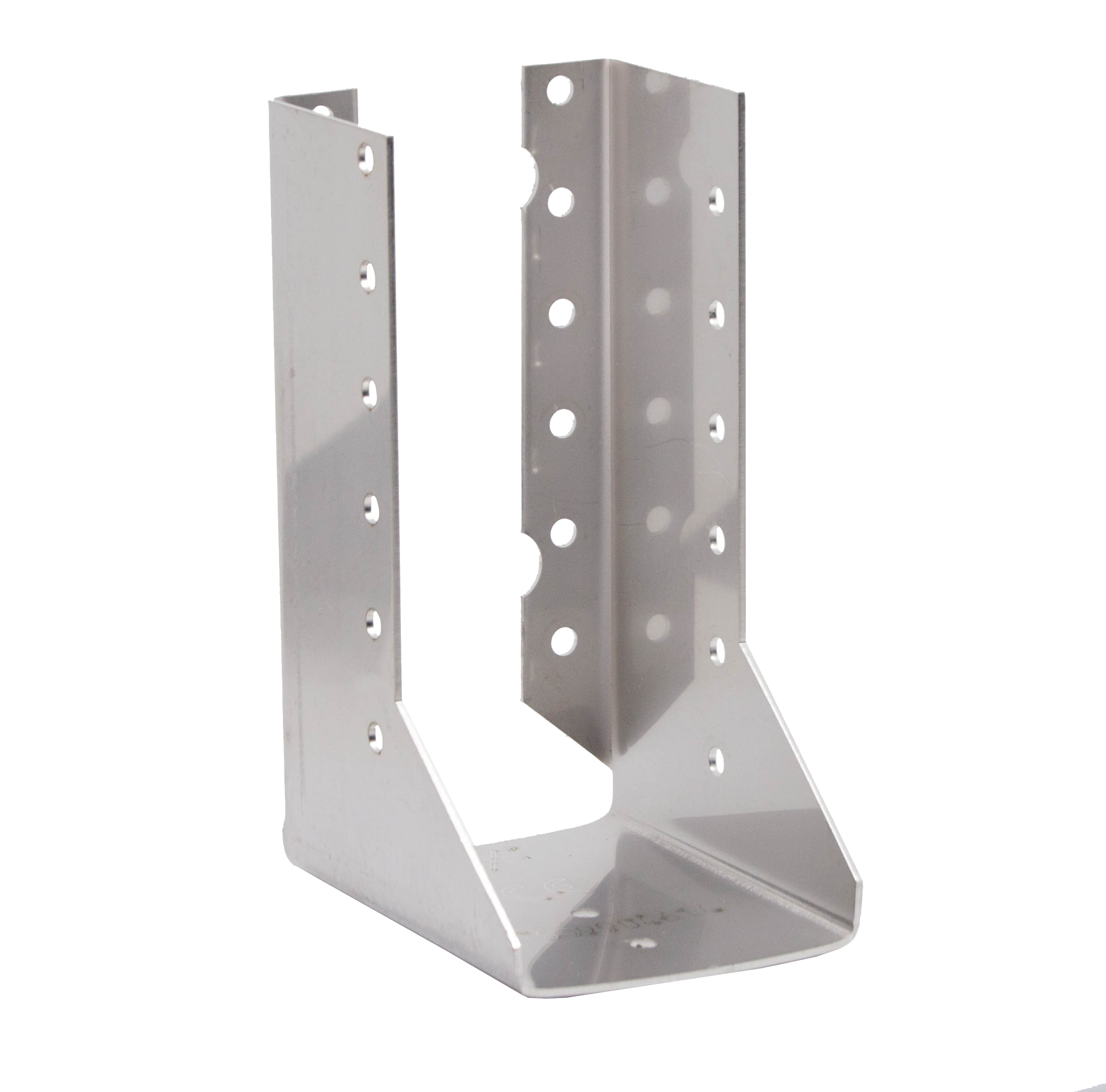

Balksko BSIN med inåtvända flikar används för montage av träbalkar i samma plan, de inåtvända flikarna döljs bakom träbalken efter montage.

CE-märkt

Tekniskt avtal

Användningsklass 2

Electrogalvanized steel 20 µm

EPD

Produktinformation

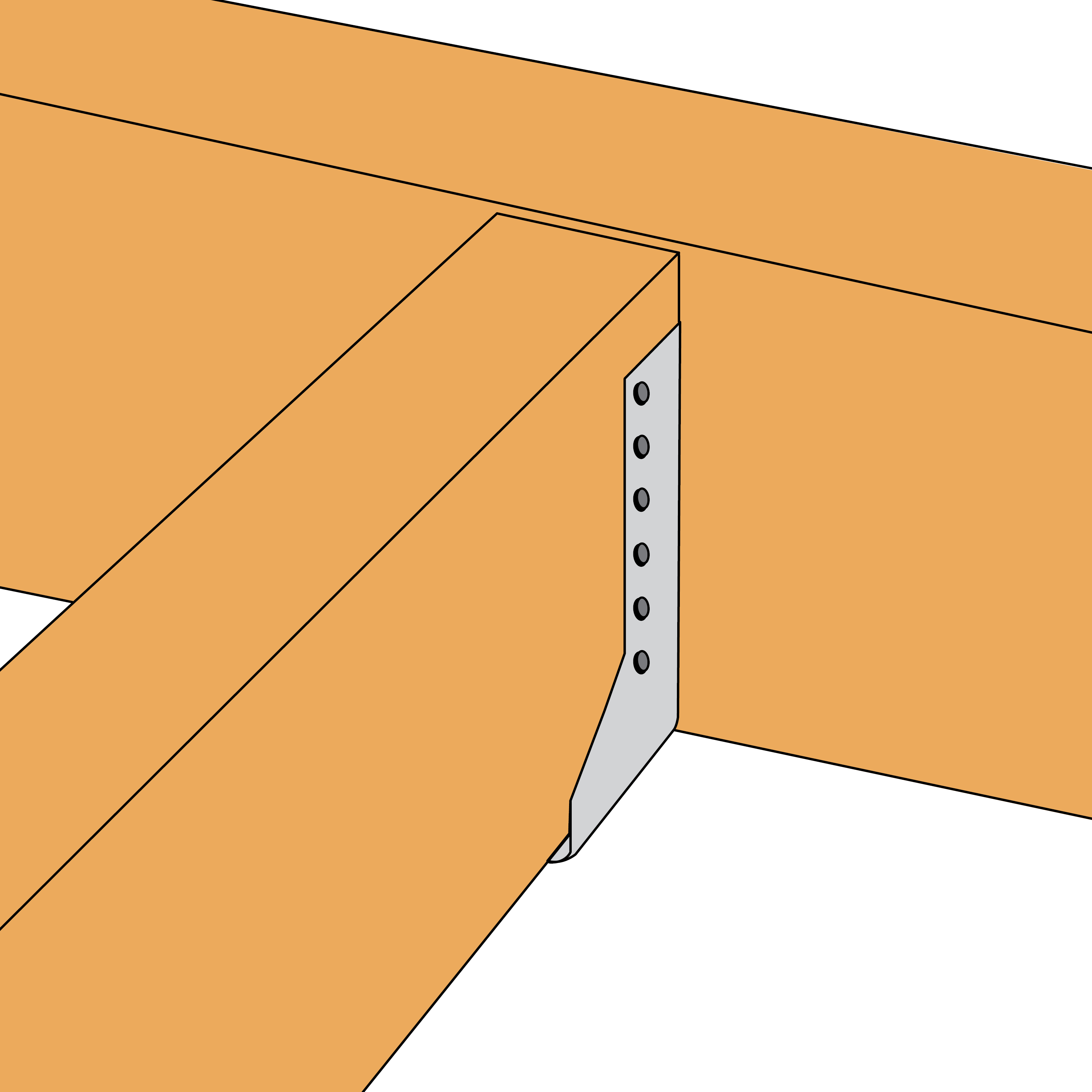

Full utspikning

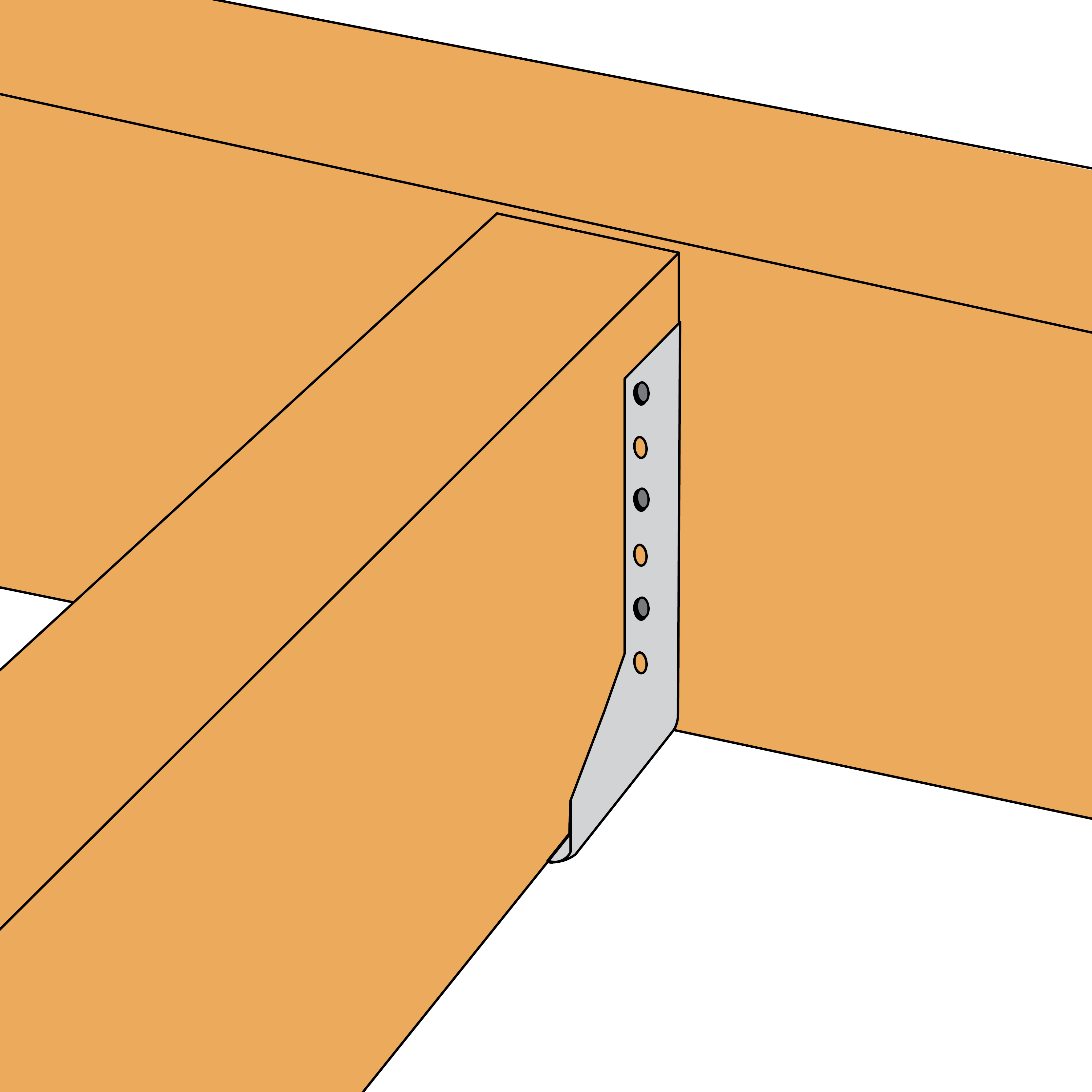

Delvis utspikning

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

Art. nr.	Sekundärbalk storlek [mm]				Mått [mm]						Hål HB	Hål SB	Antal per förpackning	Vikt [kg]
	Bredd		Höjd		A	B	C	D	F	t	Ø5 [mm]	Ø5 [mm]
	min.	max.	min.	max.	A	B	C	D	F	t	Ø5 [mm]	Ø5 [mm]
BSIN45/78	43	45	88	116	45	77.5	76	17.5	82	2	4	4	50	0.22
BSIN45/127	43	45	138	191	45	127.5	84	18.5	86	2	8	8	50	0.4
BSIN48/126	46	48	136	189	48	126	84	18.5	86	2	8	8	50	0.36
BSIN48/166	46	48	186	276	48	166	84	18.5	86	2	10	10	40	0.44
BSIN51/100	49	51	110	149	51	99.5	76	17.5	82	2	6	6	50	0.28
BSIN60/95	58	60	105	143	60	95	76	17.5	82	2	6	6	50	0.28
BSIN64/93	62	64	103	140	64	93	76	34	82	2	10	6	50	0.28
BSIN64/118	62	64	128	177	64	118	76	34	82	2	16	9	50	0.36
BSIN76/112	74	76	122	168	76	112	76	34	82	2	16	9	50	0.36
BSIN90/145	88	90	165	240	90	145	76	34	82	2	20	12	40	0.44
BSIN100/100	98	100	110	150	100	100	84	41.5	86	2	12	8	30	0.38
BSIN100/140	98	100	150	210	100	140	76	34	82	2	20	12	40	0.44
BSIN115/193	113	115	202	289	115	192.5	76	34	82	2	32	16	30	0.65
BSIN140/180	138	140	190	270	140	180	84	41.5	86	2	32	16	30	0.65

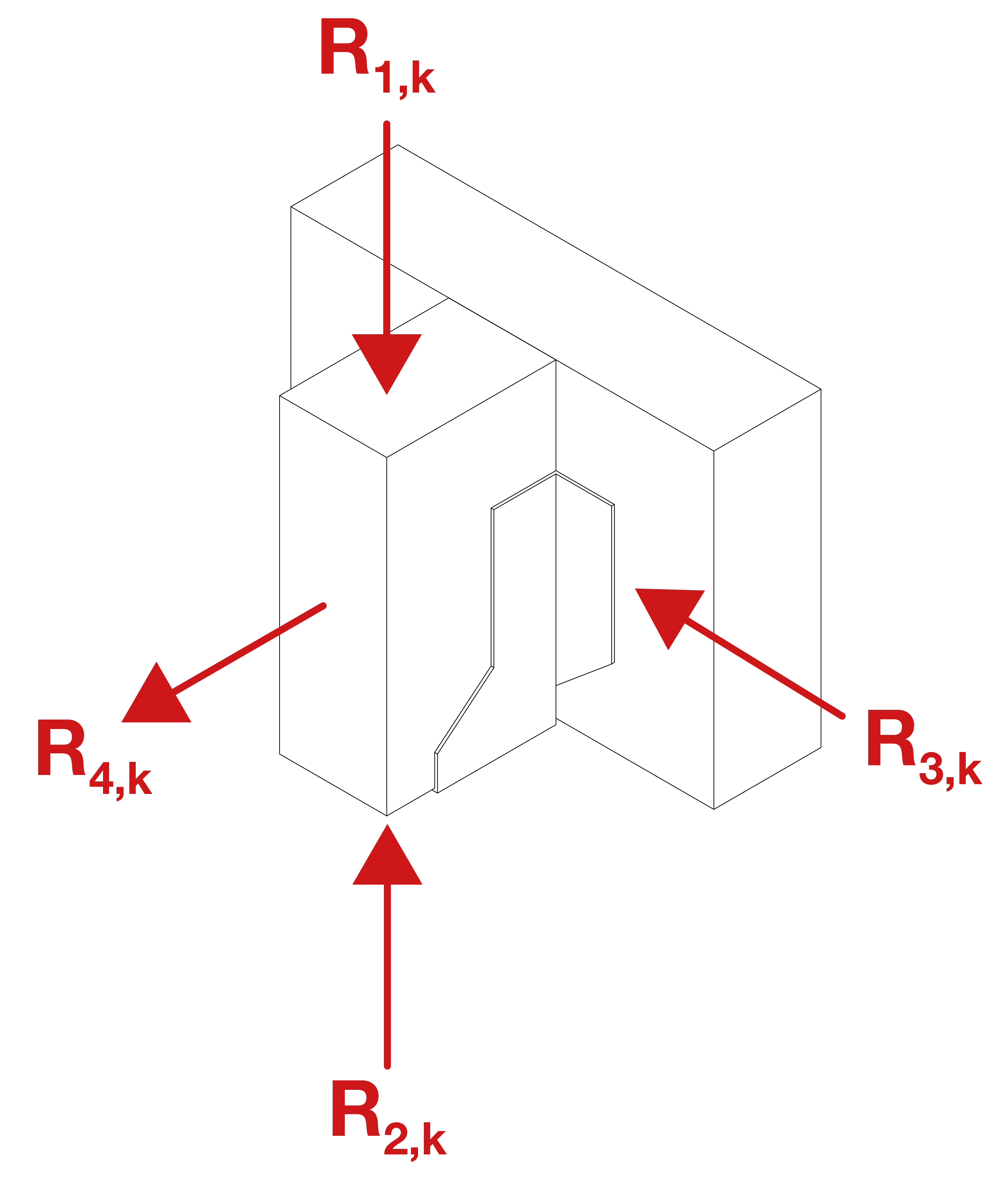

Kombinerad last:

Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning
	Utspikning		Karakteristisk bärförmåga [kN]
	HB	SB	R_1.k			R_2.k			R_3.k			R_4.k
	-	-	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60
BSIN45/78	4	4	2.6	3.1	-	1.5	1.9	-	0.3	0.4	-	1.2	1.5	-
BSIN45/127	8	8	8.3	9.6	-	4.5	5.4	-	1.3	1.4	-	2.5	2.9	-
BSIN48/126	8	8	8.2	9.5	-	4.5	5.4	-	1.3	1.4	-	2.5	2.9	-
BSIN48/166	10	10	11.8	13.5	-	6.4	7.7	-	1.6	1.7	-	3.1	3.7	-
BSIN51/100	6	6	4	4.7	-	2.8	3.4	-	0.7	0.7	-	1.8	2.2	-
BSIN60/95	6	6	3.7	4.3	-	2.8	3.4	-	0.7	0.7	0.9	1.8	2.2	3.7
BSIN64/93	10	6	6.6	7.8	12.4	4.2	5	8.2	1.2	1.3	1.7	3.1	3.7	6.2
BSIN64/118	16	9	11.8	13.9	21.7	9.5	11.3	18	2.6	2.8	3.6	4.9	5.9	9.8
BSIN76/112	16	9	10.8	12.7	20	9.5	11.3	18	2.6	2.8	3.7	4.9	5.9	9.8
BSIN90/145	20	12	17.3	20.2	30.7	13.3	15.9	25	3.3	3.6	4.6	6.1	7.4	12.3
BSIN100/100	12	8	8.1	9.7	15.1	6.2	7.4	11.8	2.6	2.9	3.7	4.9	5.9	9.8
BSIN100/140	20	12	16.4	19.2	29.4	13.3	15.9	25	3.3	3.6	4.7	6.1	7.4	12.3
BSIN115/193	32	16	30.2	33	42.5	26.6	29.3	37.8	6.4	7	9	9.8	11.8	19.7
BSIN140/180	32	16	28.9	33	42.5	26.6	29.3	37.8	6.5	7.1	9.1	9.8	11.8	19.7

Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Delvis utspikning
	Utspikning		Karakteristisk bärförmåga [kN]
	HB	SB	R_1.k			R_2.k			R_3.k			R_4.k
	-	-	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60
BSIN64/93	6	4	3.7	4.4	7	2.8	3.4	5.4	0.9	0.9	1.2	1.8	2.2	3.7
BSIN64/118	10	5	7.7	9	14	6.4	7.7	11.8	2.1	2.3	3	3.1	3.7	6.2
BSIN76/112	10	5	7.1	8.3	13	6.4	7.7	11.8	2.2	2.4	3	3.1	3.7	6.2
BSIN90/145	12	6	11	12.8	18.9	8.7	10.3	14.2	2.4	2.6	3.4	3.7	4.4	7.4
BSIN100/100	8	4	5.9	7.1	10.9	4.5	5.4	8.6	1.4	1.5	1.9	2.5	2.9	4.9
BSIN100/140	12	6	10.5	12.3	18.6	8.7	10.3	14.2	2.4	2.6	3.4	3.7	4.4	7.4
BSIN115/193	16	8	16.8	18.4	23.6	13.3	14.6	18.9	3.3	3.6	4.6	4.9	5.9	9.8
BSIN140/180	16	8	16.8	18.4	23.6	13.3	14.6	18.9	3.3	3.6	4.7	4.9	5.9	9.8

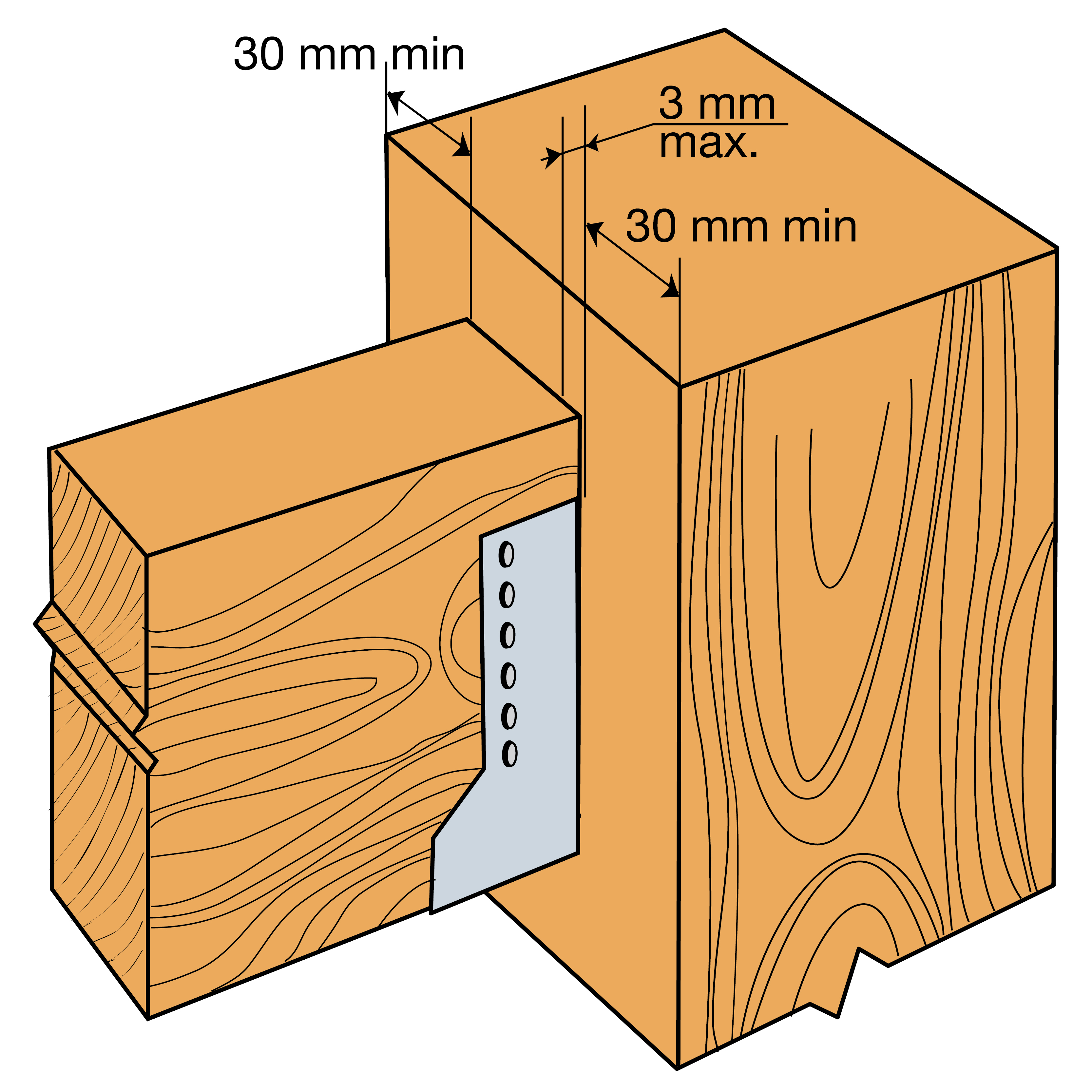

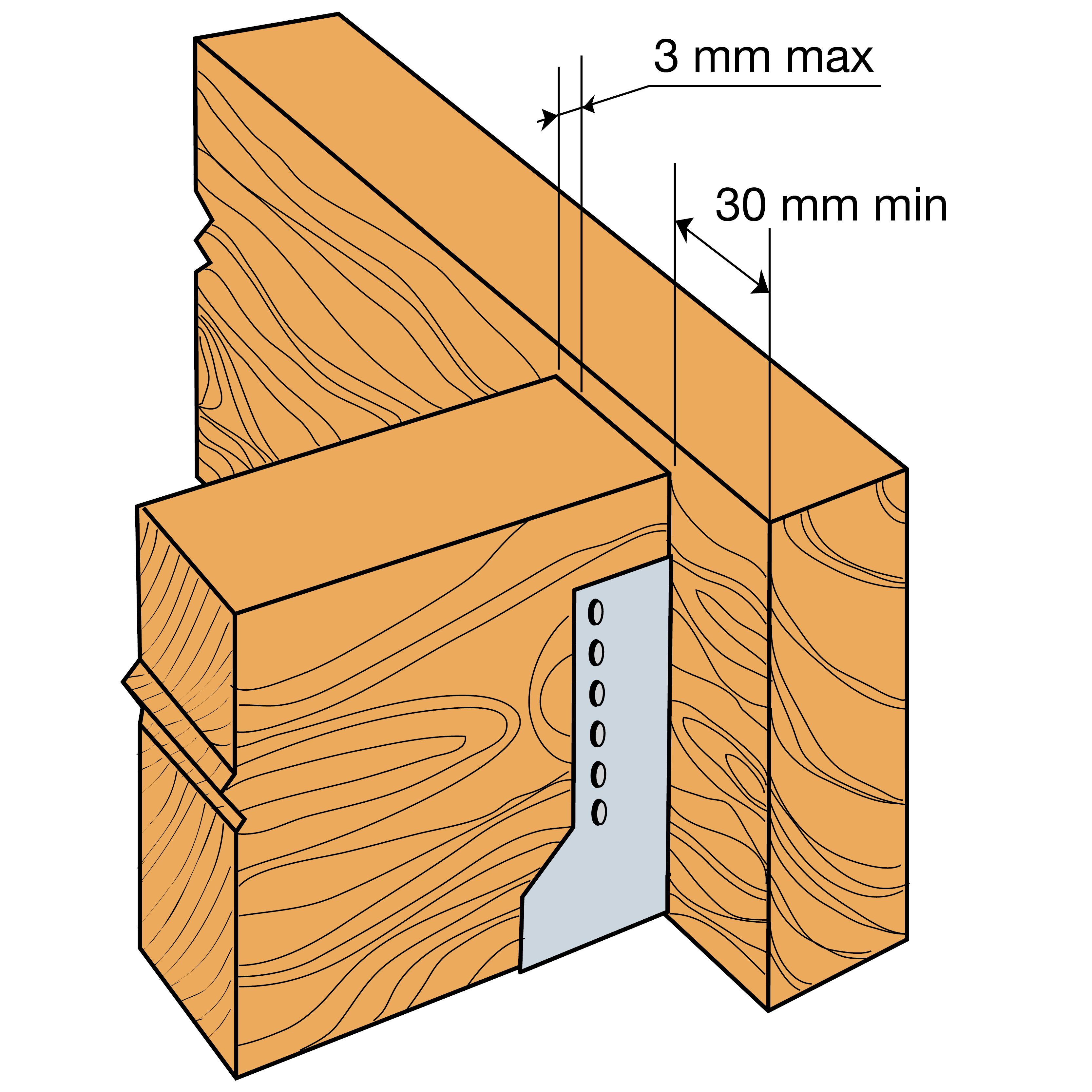

För fastsättning i trä används CNA4,0xℓ ankarspik eller CSA5,0xℓ ankarskruv

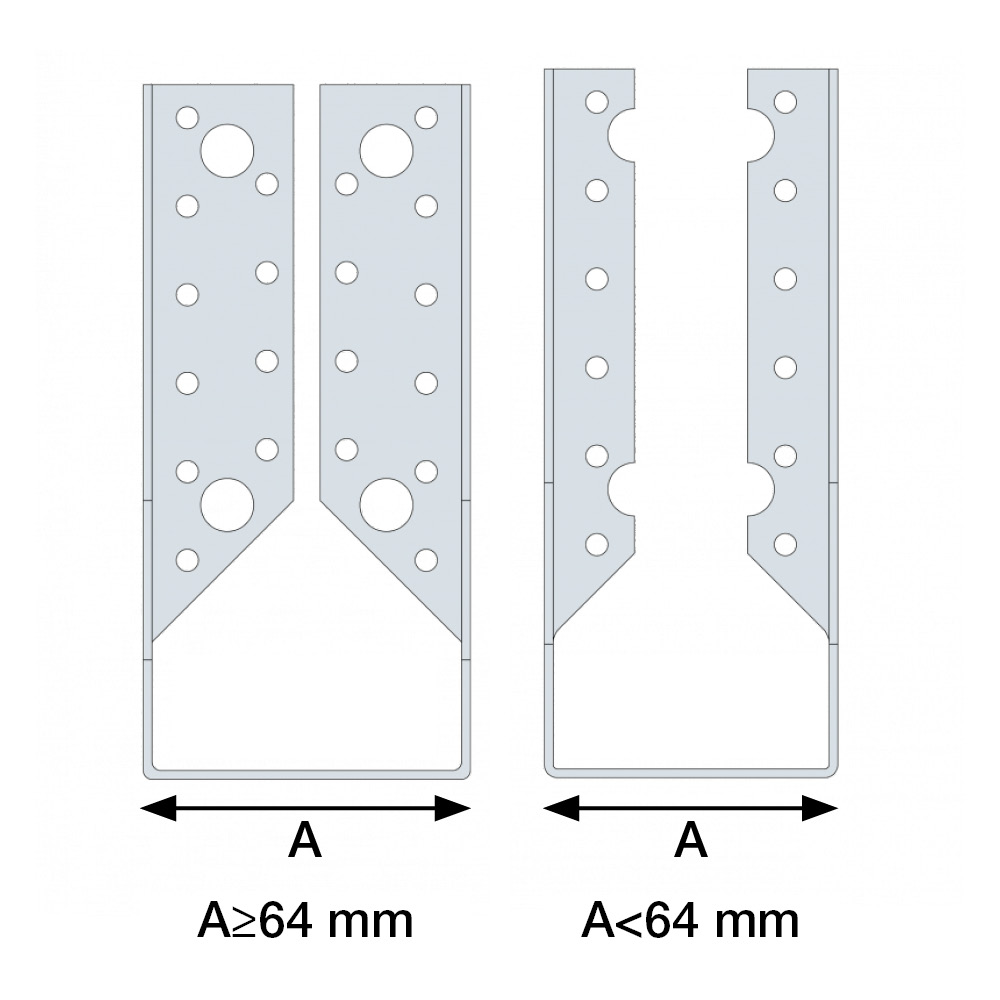

För balkskor med mindre bredd än 64 mm är flikarna mot huvudbalken (C-måttet) halverade.
