BTN
Balkbärare
Balkbärare används till dolda fogar av balkar i trä eller dolda balk/stolpfogar (BTN eller BTALU). Det går att utföra fogningar med lodrät lutning på upp till 45°. För en aktuell trädimension väljs en beslaghöjd på ca 32 mm mindre än denna. Dock kan BTN90 och BT4-90 användas till en trädimension på 90 mm.
CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel 20 µm
Eld, 60 min
EPD
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | Sekundärbalk storlek [mm] | Mått [mm] | Hål HB | Hål SB | Antal per förpackning | Vikt [kg] | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Bredd | Höjd | A | B | C | t1 | t2 | Ø5 | Ø13 | |||
| Min. | Min. β=0 | ||||||||||
| BTN90 | 60 | 90 | 90 | 106 | 46 | 3 | 6 | 8 | 4 (Ø8.5) | 25 | 0.52 |
| BTN120 | 60 | 152 | 120 | 106 | 46 | 3 | 6 | 10 | 3 | 25 | 0.67 |
| BTN160 | 60 | 192 | 160 | 106 | 46 | 3 | 6 | 14 | 4 | 20 | 0.9 |
| BTN200 | 60 | 232 | 200 | 106 | 46 | 3 | 6 | 18 | 5 | 15 | 1.1 |
| BTN240 | 60 | 272 | 240 | 106 | 46 | 3 | 6 | 22 | 6 | 15 | 1.3 |

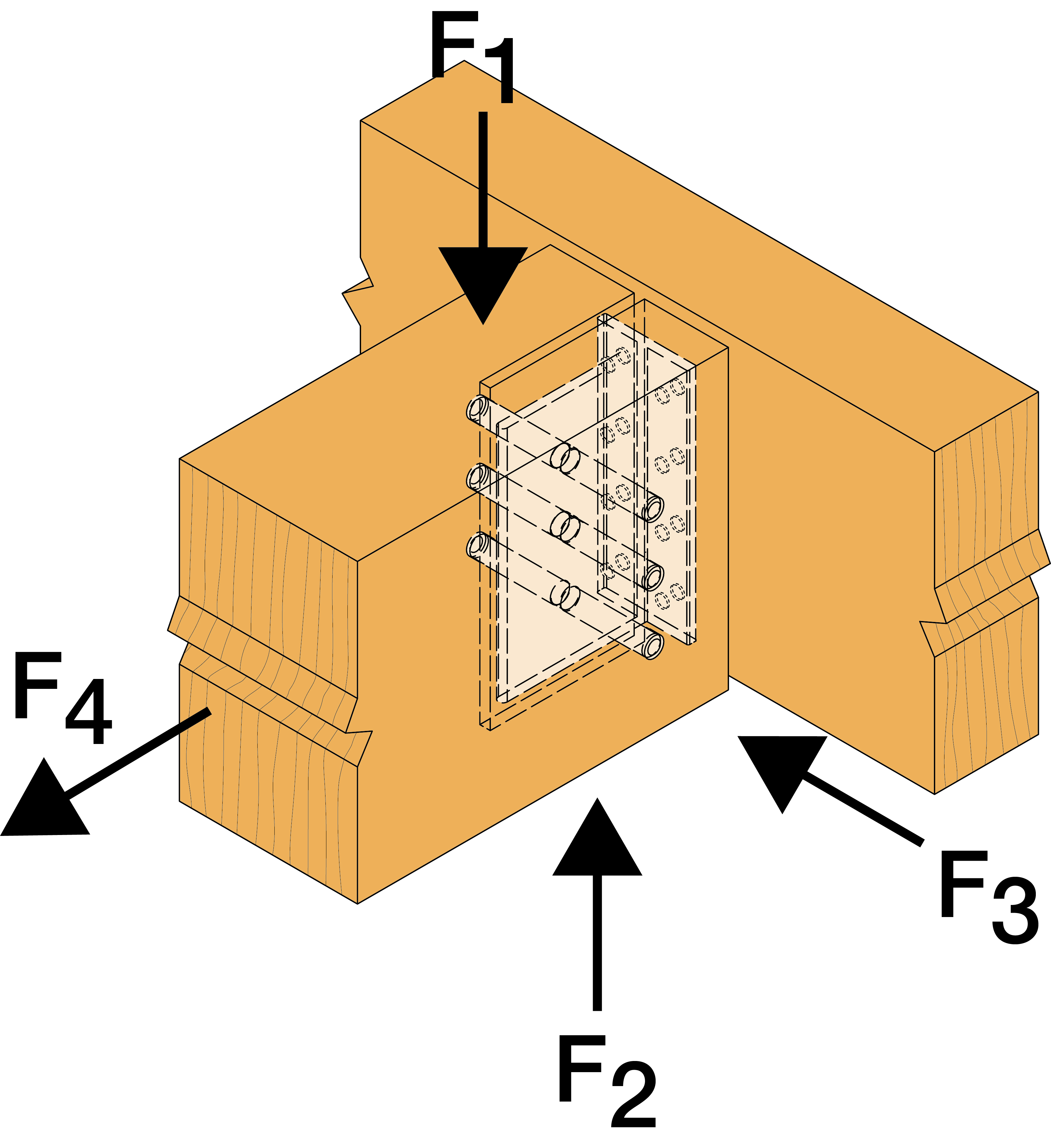

Kombinerad last:
Karakteristisk bärförmåga - Balk-balkfogningar
| Art. nr. | Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga [kN] | |||||||||||||||
| HB | SB | R1,k | R2,k | |||||||||||||
| - | Typ | - | Typ | Längden av dornen [mm] | Längden av dornen [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| BTN90 | 8 | CNA4.0x50 | 4 | STD8 | 8.3 | 9.2 | 10.3 | 11 | 11 | 11 | 6.2 | 6.9 | 7.7 | 8.2 | 8.2 | 8.2 |
| BTN120 | 10 | CNA4.0x50 | 3 | STD12 | 13.8 | 14.5 | 15.6 | 16.9 | 18.3 | 19.5 | 9.2 | 9.7 | 10.4 | 11.3 | 12.2 | 13 |
| BTN160 | 14 | CNA4.0x50 | 4 | STD12 | 22 | 23.2 | 24.7 | 26.6 | 28.5 | 30.1 | 16.5 | 17.4 | 18.5 | 20 | 21.4 | 22.6 |
| BTN200 | 18 | CNA4.0x50 | 5 | STD12 | 31.1 | 32.7 | 34.7 | 37 | 39.1 | 39.9 | 24.9 | 26.2 | 27.8 | 29.6 | 31.3 | 31.9 |
| BTN240 | 22 | CNA4.0x50 | 6 | STD12 | 40.5 | 42.6 | 45 | 47.5 | 48.8 | 48.8 | 33.8 | 35.5 | 37.5 | 39.6 | 40.7 | 40.7 |
Längden på dornen ska vara minst samma som bredden på sekundärbalken.
För balkar med lutning β ska kapaciteten multipliceras med faktorn.
| β | 0° | 15° | 30° | 45° |
| Faktor | 1.0 | 0.95 | 0.9 | 0.85 |
R2,k beräkningsvärden räknas med R2,k = R1,k x (antal dorn - 1) / (antal dorn)
Det översta dornet räknas inte vid lyft eftersom den placeras i ett öppet hål.
För mer information se ETA.
Karakteristisk bärförmåga - Balk-balkfogningar - R3.k och R4.k
| Art. nr. | Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikning | Karakteristisk bärförmåga [kN] | ||||||||||
| HB | SB | R3,k | R4,k | ||||||||
| - | Typ | - | Typ | Längden av dornen [mm] | |||||||
| 60 | 80 | 100 | 120 | 140 | 160 | ||||||
| BTN90 | 8 | CNA4.0x50 | 4 | STD8 | 1.5 | 1.9 | 2.3 | 2.7 | 3.1 | 3.6 | 3.9 |
| BTN120 | 10 | CNA4.0x50 | 3 | STD12 | 2.2 | 2.9 | 3.5 | 4.1 | 4.6 | 5.2 | 4.9 |
| BTN160 | 14 | CNA4.0x50 | 4 | STD12 | 2.9 | 3.6 | 4.4 | 5.2 | 6 | 6.6 | 6.9 |
| BTN200 | 18 | CNA4.0x50 | 5 | STD12 | 3.5 | 4.4 | 5.4 | 6.4 | 7.2 | 8.1 | 8.8 |
| BTN240 | 22 | CNA4.0x50 | 6 | STD12 | 4.2 | 5.3 | 6.4 | 7.4 | 8.6 | 9.5 | 10.8 |
Längden på dornen ska vara minst samma som bredden på sekundärbalken.
Bärigheten för R4,k gäller för alla längder av stålplugg.
Karakteristisk bärförmåga - Balk-stolpfogningar
| Art. nr. | Karakteristisk bärförmåga - Balk-stolpfogningar - delvis utspikning | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikning | Stolpbredd | Karakteristisk bärförmåga [kN] | |||||||||||||||
| HB | SB | Min. | R1,k | R2,k | |||||||||||||
| - | Typ | - | Typ | Längden av dornen [mm] | Längden av dornen [mm] | ||||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
| BTN90 | 4 | CNA4.0x50 | 4 | STD8 | 66 | 7.1 | 7.9 | 8.6 | 8.9 | 8.9 | 8.9 | 5.3 | 5.9 | 6.4 | 6.7 | 6.7 | 6.7 |
| BTN120 | 6 | CNA4.0x50 | 3 | STD12 | 66 | 12.4 | 13 | 13.3 | 13.3 | 13.3 | 13.3 | 8.3 | 8.7 | 8.9 | 8.9 | 8.9 | 8.9 |
| BTN160 | 8 | CNA4.0x50 | 4 | STD12 | 66 | 16.8 | 17.7 | 17.7 | 17.7 | 17.7 | 17.7 | 12.6 | 13.3 | 13.3 | 13.3 | 13.3 | 13.3 |
| BTN200 | 10 | CNA4.0x50 | 5 | STD12 | 66 | 21.1 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 16.9 | 17.8 | 17.8 | 17.8 | 17.8 | 17.8 |
| BTN240 | 12 | CNA4.0x50 | 6 | STD12 | 66 | 25.3 | 26.6 | 26.6 | 26.6 | 26.6 | 26.6 | 21.1 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 |
Längden på dornen ska vara minst samma som bredden på sekundärbalken.
För balkar med lutning β ska kapaciteten multipliceras med faktorn.
| β | 0° | 15° | 30° | 45° |
| Faktor | 1.0 | 0.95 | 0.9 | 0.85 |
Beräkningsvärden i denna tabell gäller också vid delvis utspikning av balk-balk samlingar.
R2,k beräkningsvärden räknas med R2,k = R1,k x (antal dorn - 1) / (antal dorn)
Det översta dornet räknas inte vid lyft eftersom den placeras i ett öppet hål.
För mer information se ETA.
Karakteristisk bärförmåga - Balk-stolpfogningar - R3.k och R4.k
| Art. nr. | Karakteristisk bärförmåga - Balk-stolpfogningar - delvis utspikning | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikning | Stolpbredd | Karakteristisk bärförmåga [kN] | ||||||||||
| HB | SB | Min. | R3,k | R4,k | ||||||||
| - | Typ | - | Typ | Längden av dornen [mm] | ||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | |||||||
| BTN90 | 4 | CNA4.0x50 | 4 | STD8 | 66 | 1.2 | 1.6 | 2 | 2.4 | 2.4 | 2.4 | 3.9 |
| BTN120 | 6 | CNA4.0x50 | 3 | STD12 | 66 | 1.8 | 2.4 | 3 | 3.6 | 4.1 | 4.1 | 5.9 |
| BTN160 | 8 | CNA4.0x50 | 4 | STD12 | 66 | 2.3 | 3 | 3.6 | 3.9 | 3.9 | 3.9 | 7.8 |
| BTN200 | 10 | CNA4.0x50 | 5 | STD12 | 66 | 2.9 | 3.8 | 4.6 | 5.5 | 6.2 | 6.3 | 9.8 |
| BTN240 | 12 | CNA4.0x50 | 6 | STD12 | 66 | 3.4 | 4.2 | 5.2 | 6 | 6.1 | 6.1 | 11.8 |
Längden på dornen ska vara minst samma som bredden på sekundärbalken.
Bärigheten för R4,k gäller för alla längder av stålplugg.

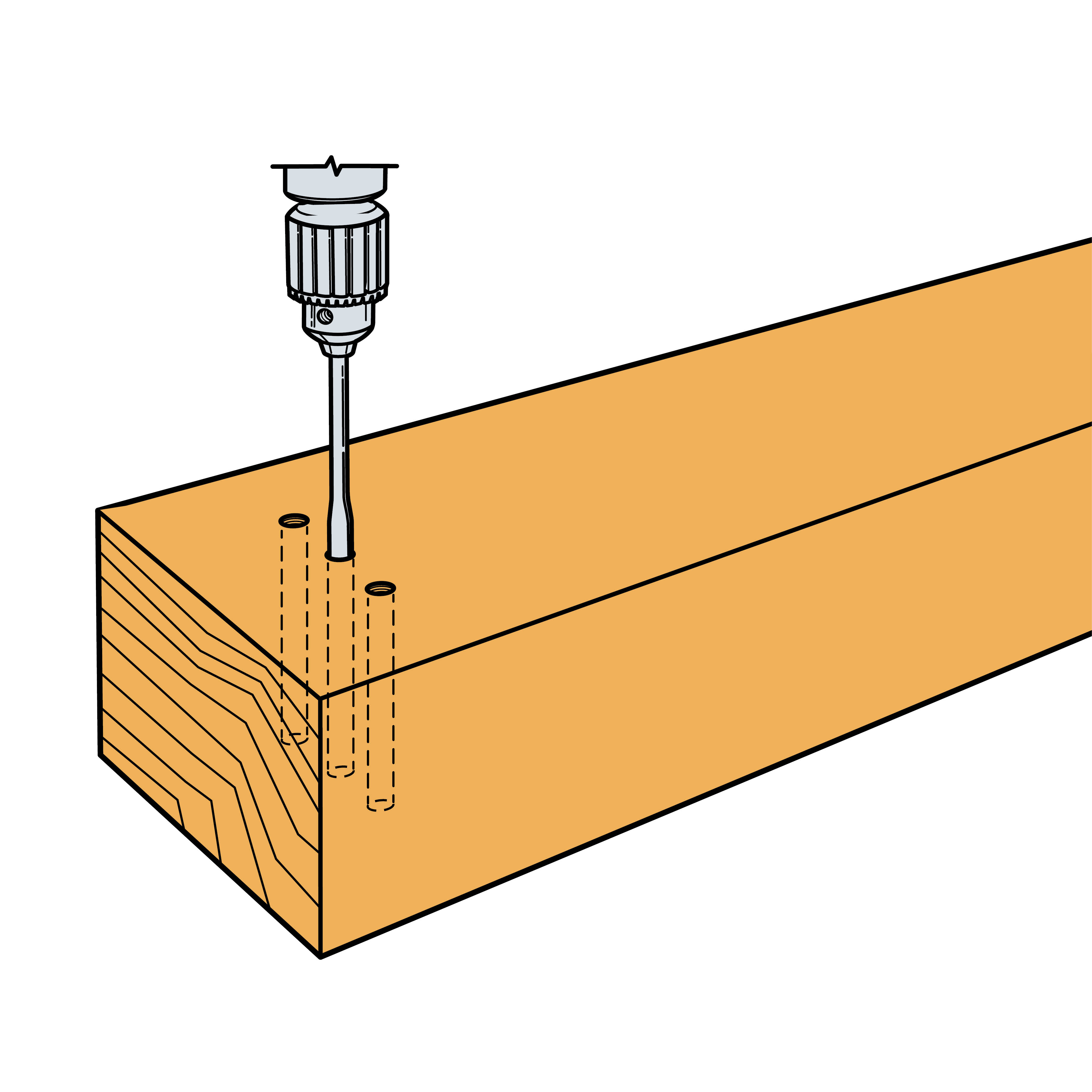

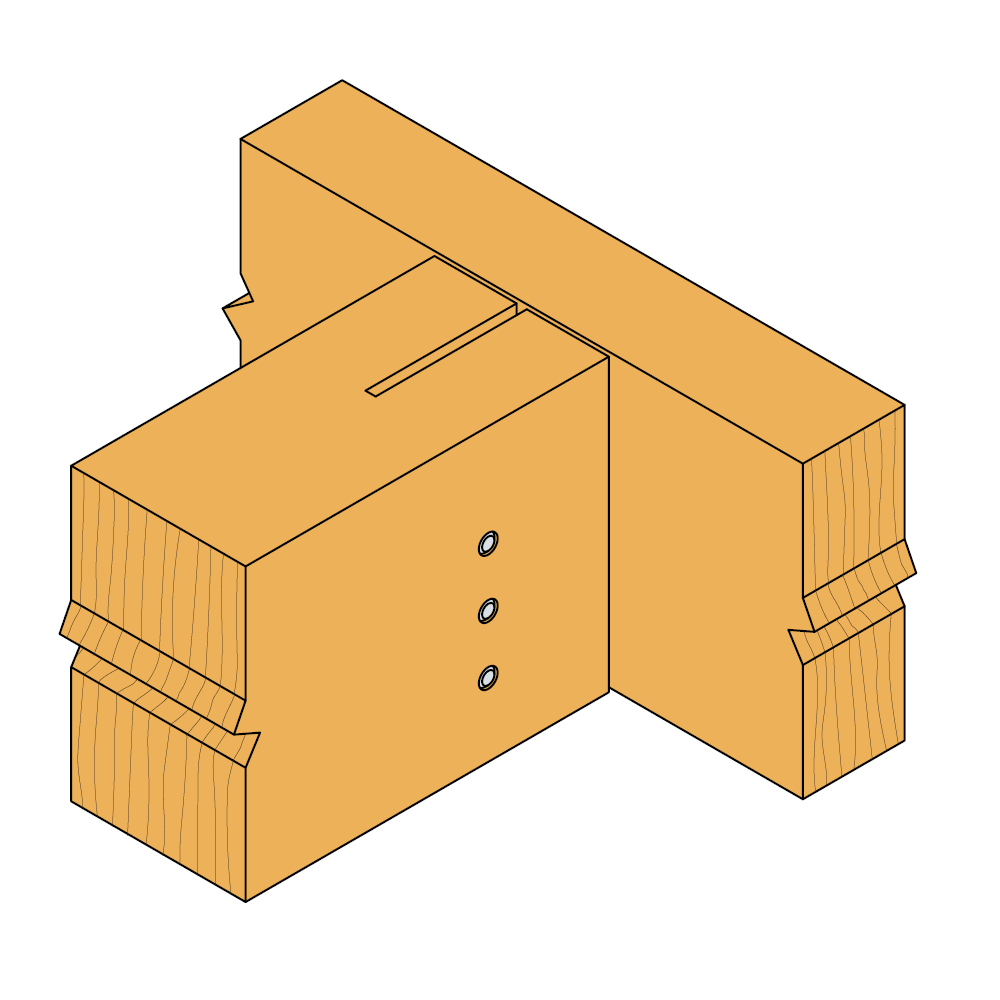

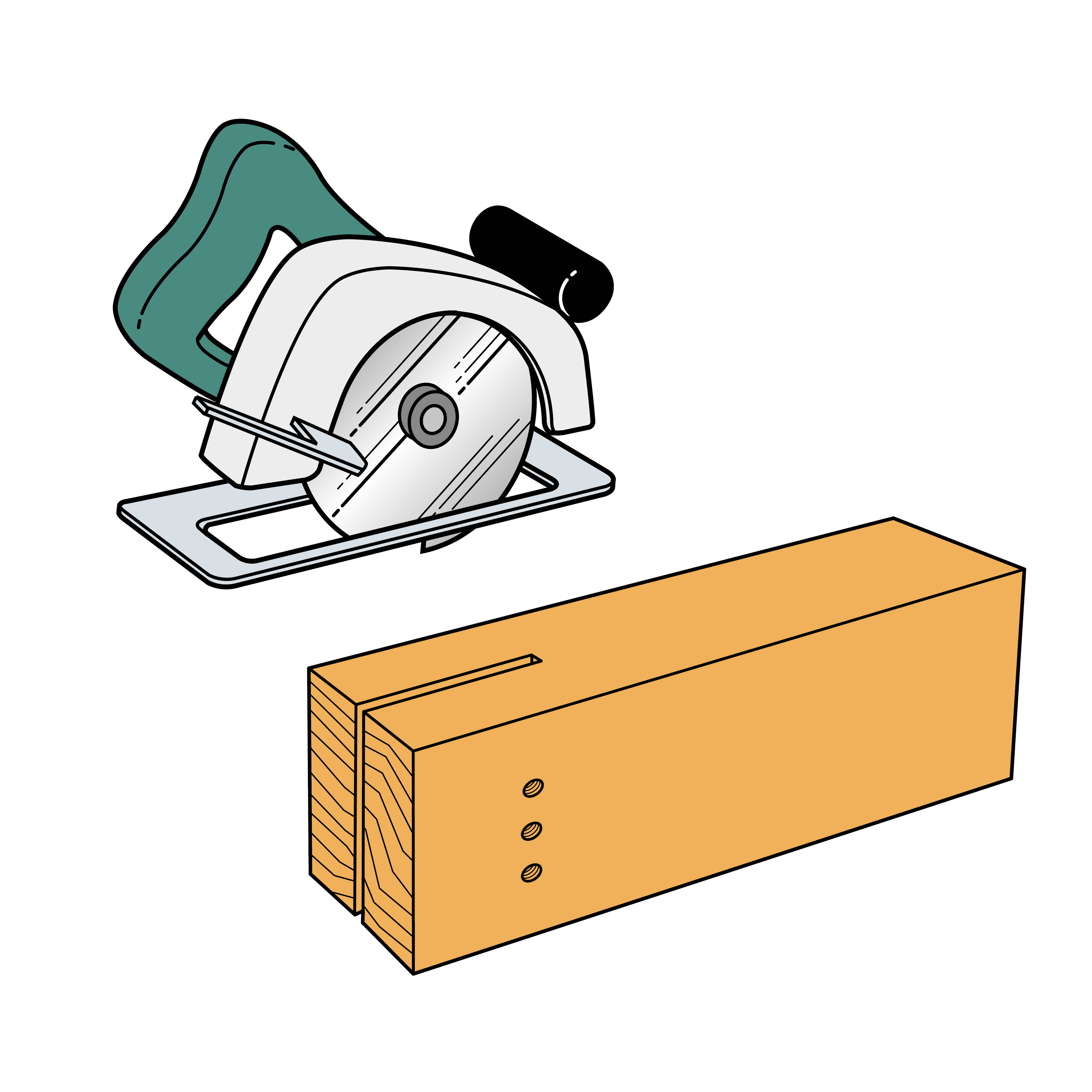

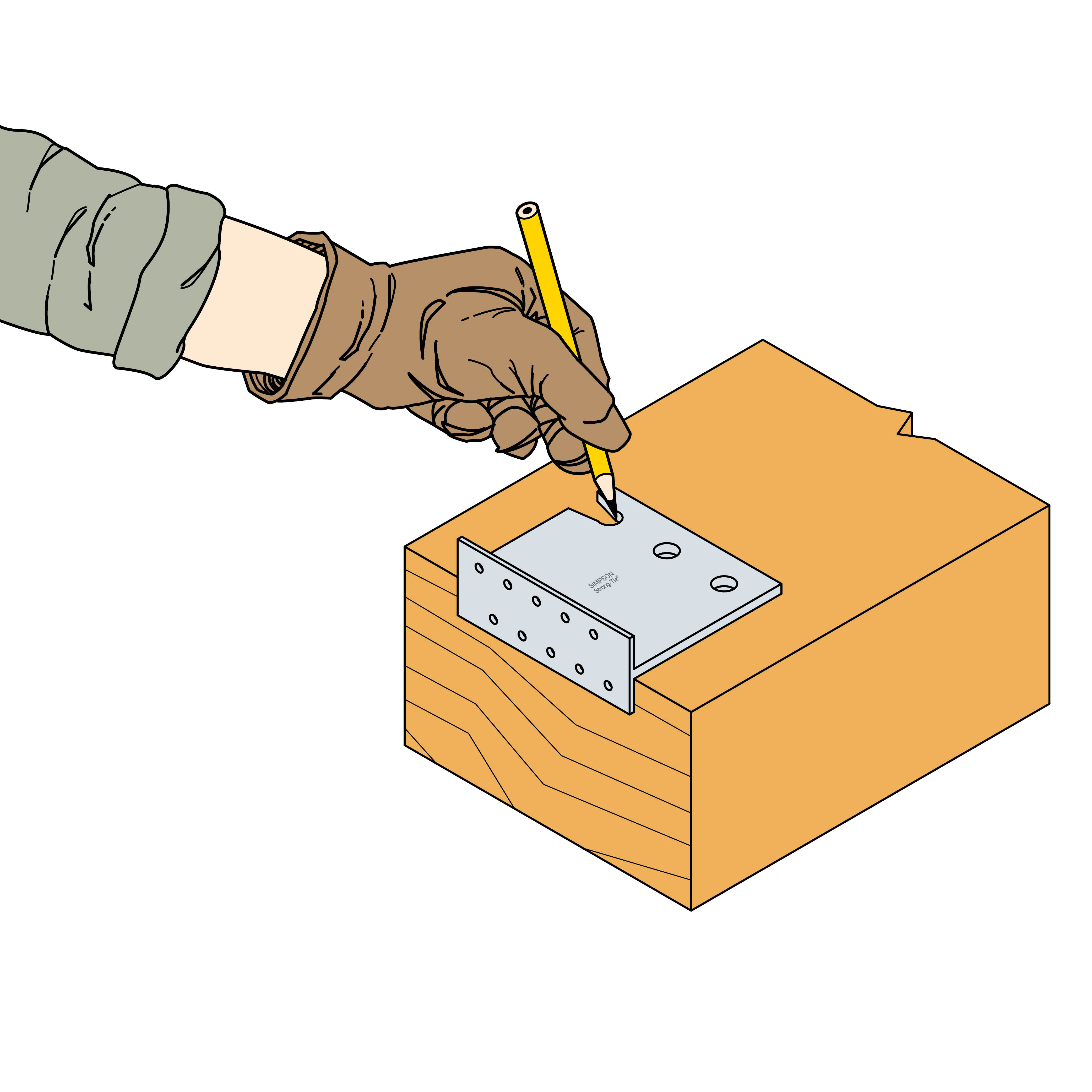

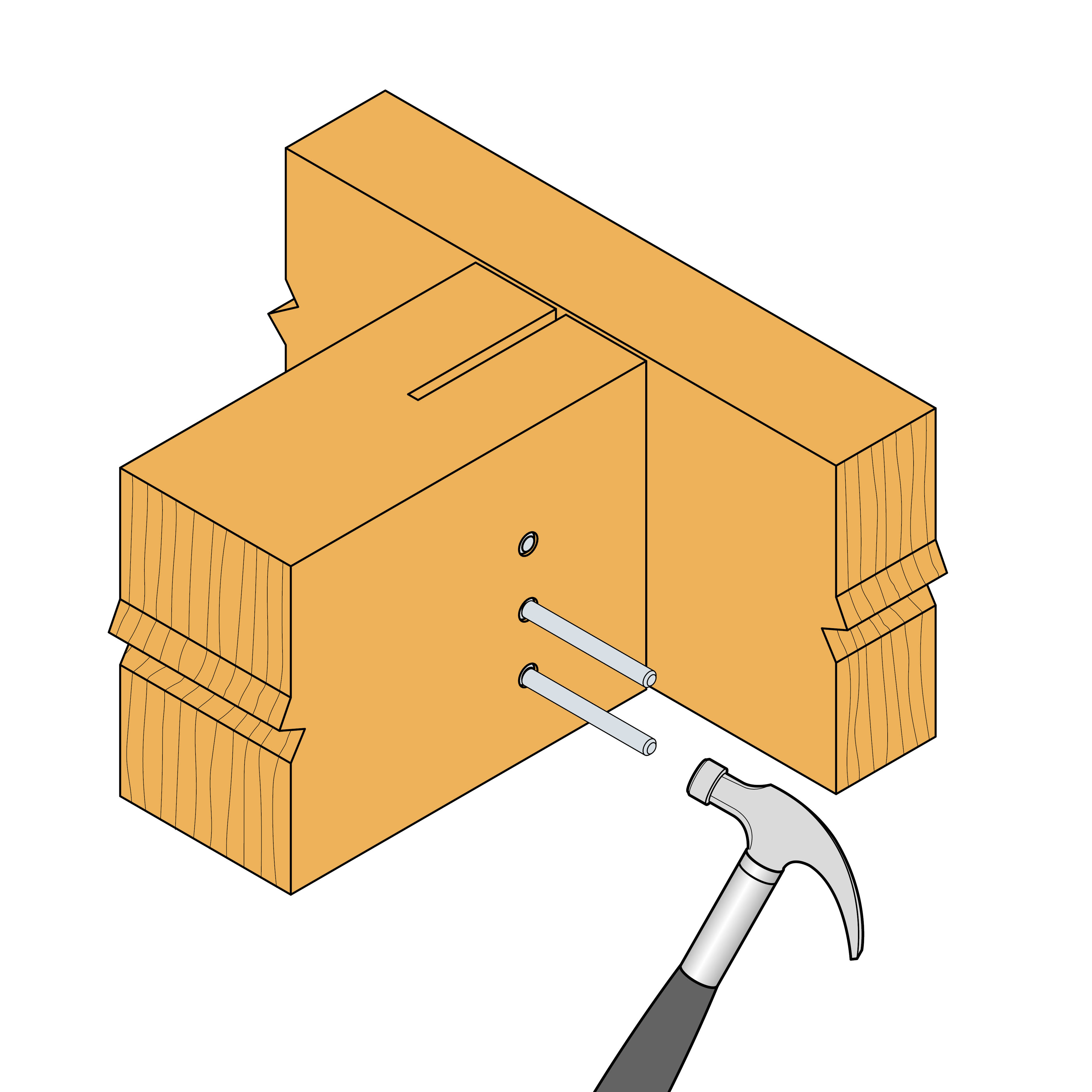

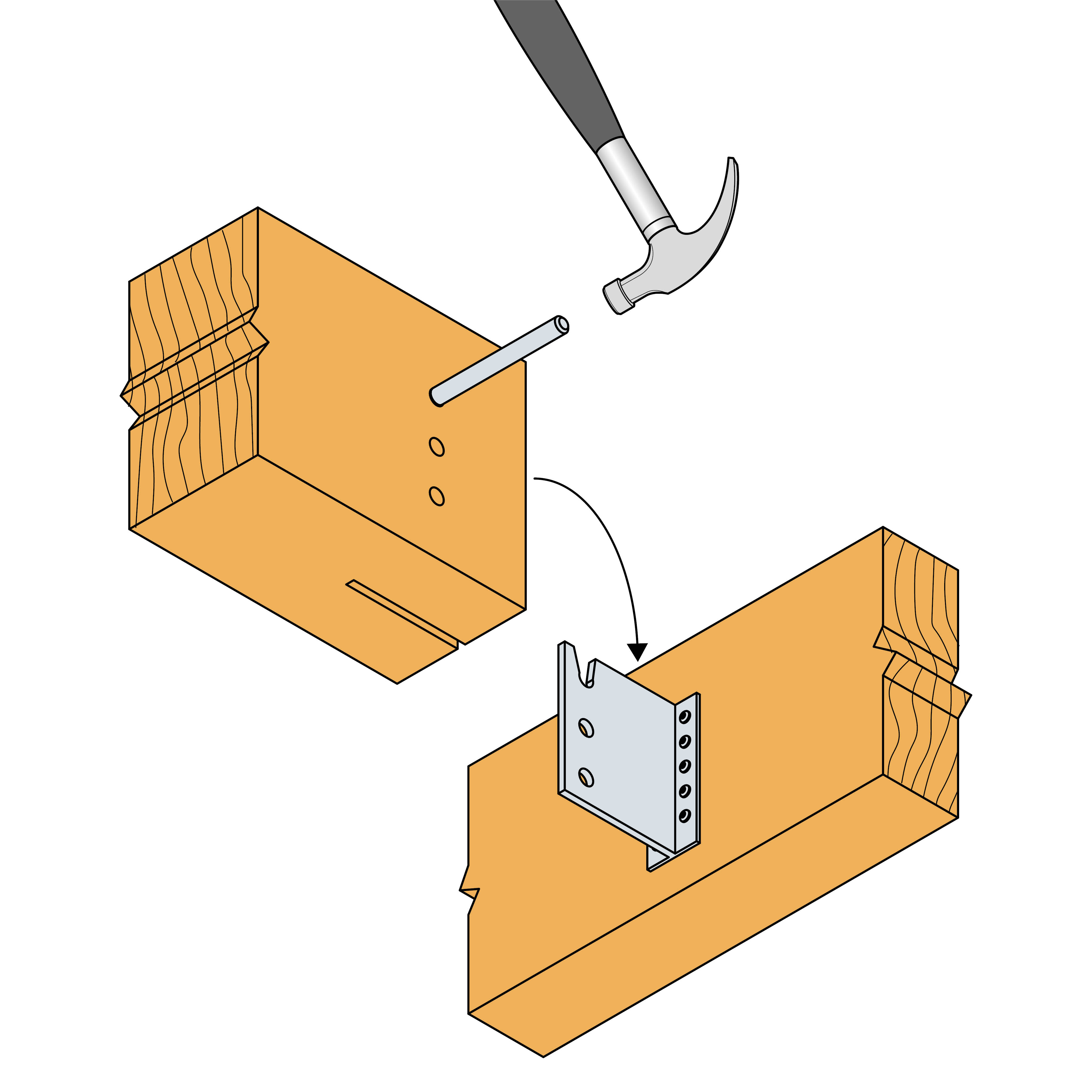

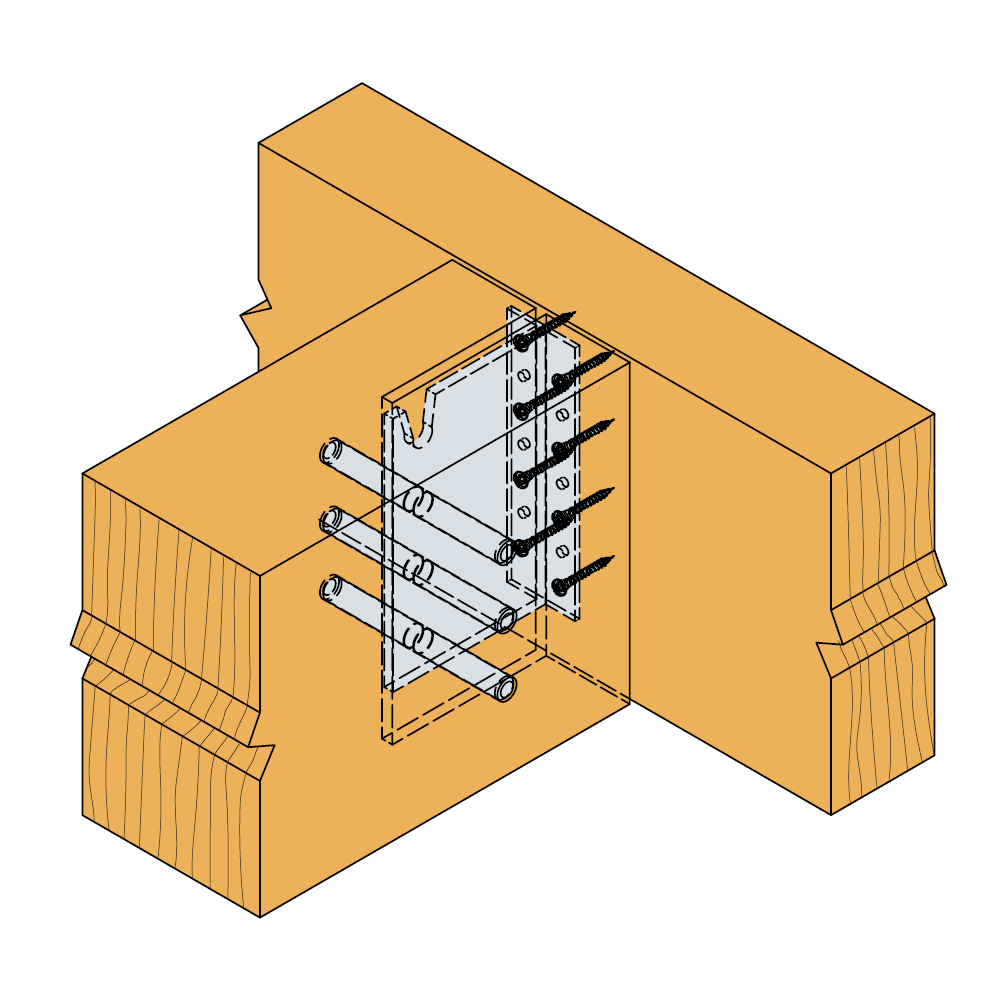

Montage
