E20/3

Vinkelbeslag med ribbförstärkning - höghållfast beslag

E20/3 är ett kraftigt vinkelbeslag i 3,0 mm stål med ribbförstärkning. Beslaget ger möjlighet för installationer i betong med 4 st bultar, vilket skapar en ytterst stark for med mycket hög bärförmåga.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Indoor

Electrogalvanized steel Z275

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Förzinkat stål S250GD + Z275 i enlighet med EN 10346
Korrosionsskydd:
275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Mycket stark vinkel!
Kan användas till förankring eftersom den tål både sug från och drag åt alla håll
En vinkel E20/3 på varje sida ger en otroligt stark och säker konstruktion
2 vinkelbeslag kan användas som alternativ till en balksko

Applikationer

Monteras på

Till balk-balk fogningar
Till pelar-balk fogningar

Användningsområden

Används till fogningar i bärande träkonstruktioner
Används till fogningar på betong fast med M10 bultar

Teknisk data

Dimensioner

Mått

Art. nr.	Mått [mm]				Hål, flik A		Hål, flik B
Art. nr.	A	B	C	t	Ø5	Ø11	Ø5	Ø11
E20/3	170	113	95	3	24	5	16	4

Karakteristisk bärförmåga - balk-balk fogningar - Fullständig utspikning

Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_1.k			R_2.k = R_3.k
	-	-	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
E20/3	24	16	7.34	8.95	14.71	19.89	21.86	28.31

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – k_mod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bärförmåga - balk-balk fogningar - Delvis utspikning

Art. nr.	Karakteristisk bärförmåga - balk-balk fogningar - Delvis utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_1.k			R_2.k = R_3.k
	-	-	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
E20/3	12	9	5.56	6.78	10.97	15	16.48	21.51

Karakteristisk bärförmåga - stolp-balk fogningar - Delvis utspikning

Art. nr.	Karakteristisk bärförmåga - stolp-balk fogningar - Delvis utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_1.k			R_2.k = R_3.k
	-	-	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
E20/3	13	8	5.56	6.78	10.97	11.77	12.93	16.92

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – k_mod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities”.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bärförmåga - Utväxling - Delvis utspikning - 2 vinkelbeslag per fog

Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Utväxling
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_2.k = R_3.k
	-	-	CNA4.0x35	CNA4.0x40	CNA4.0x60
E20/3	18	16	12.67	15.45	24.14

Karakteristisk bärförmåga - balk-betong fogningar - Fullständig utspikning

Art. nr.	Karakteristisk bärförmåga - Balk-betong fogningar - Fullständig utspikning
	Utspikning				Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A		Flik B		R_1.k			R_2.k = R_3.k
	-	Typ	-	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
E20/3	24	CNA	4	Ø10	53.7	65.5	88.8	39	42.9	47.5

Karakteristisk bärförmåga - balk-betong fogningar - Delvis utspikning

Art. nr.	Karakteristisk bärförmåga - Balk-betong fogningar - Delvis utspikning
	Utspikning				Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A		Flik B		R_1.k			R_2.k = R_3.k
	-	Typ	-	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
E20/3	13	CNA	4	Ø10	30.2	36.9	50	25.4	28	31

Montage

Fastsättning

Balk-balk fogningar: CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv
Pelar-balk fogningar: Bultar

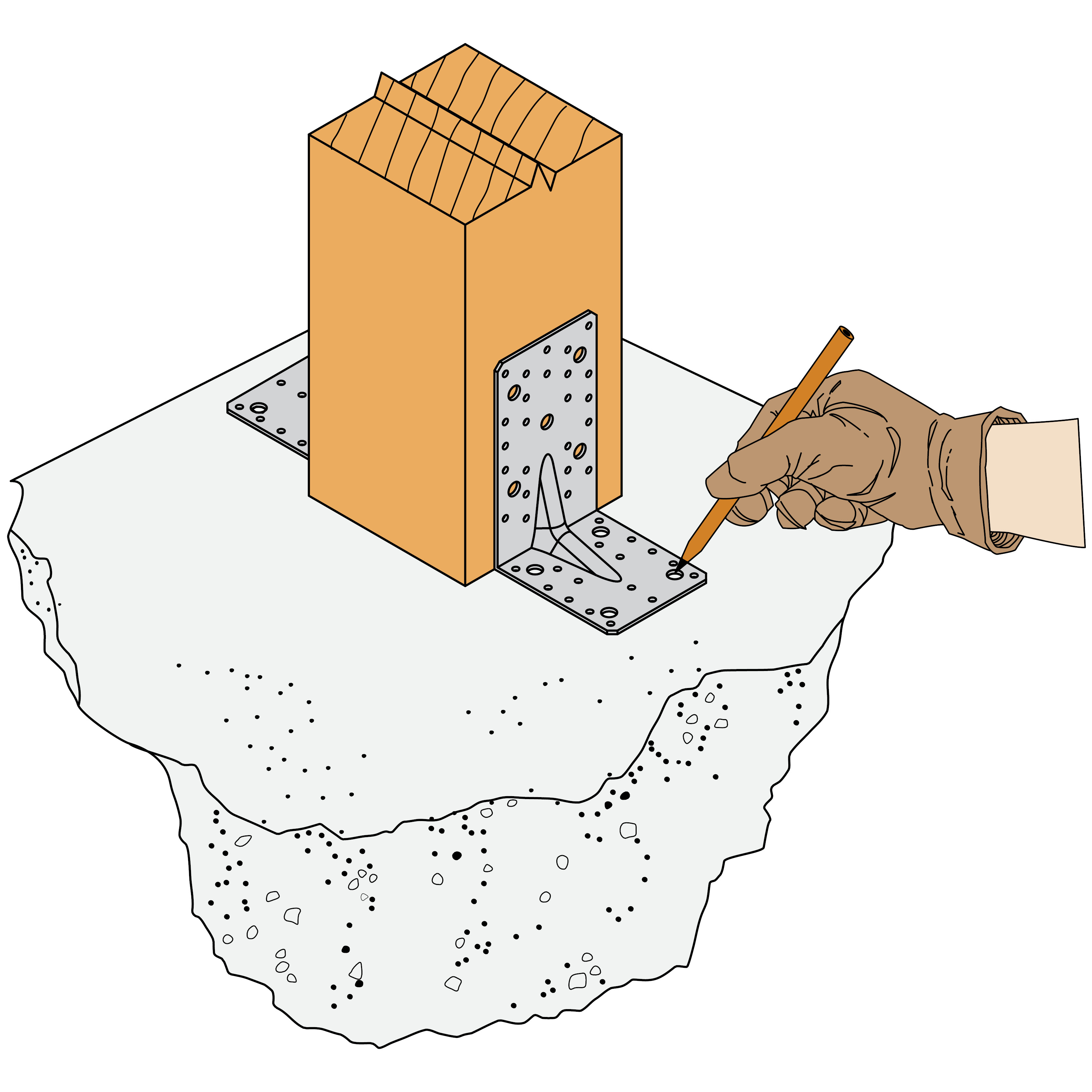

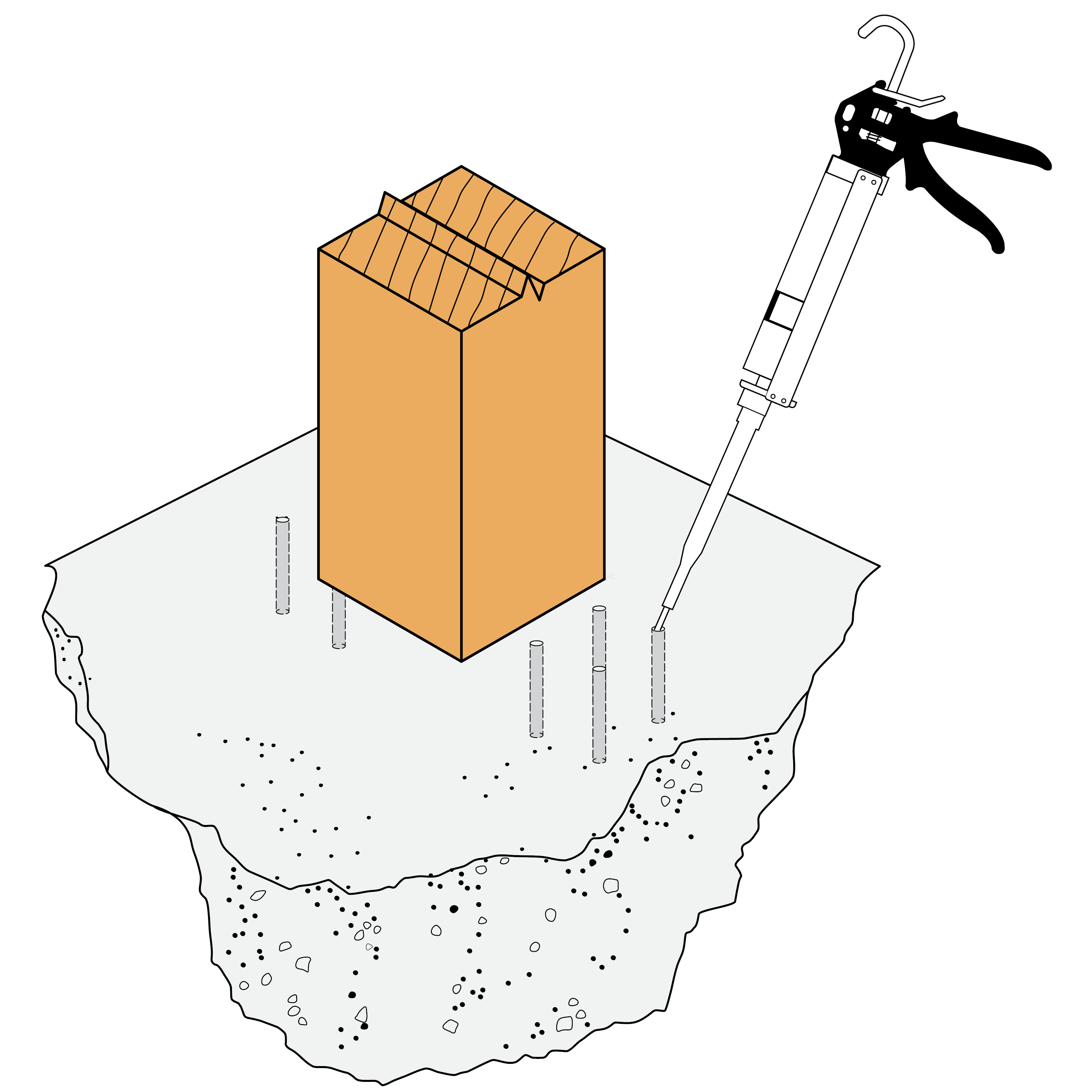

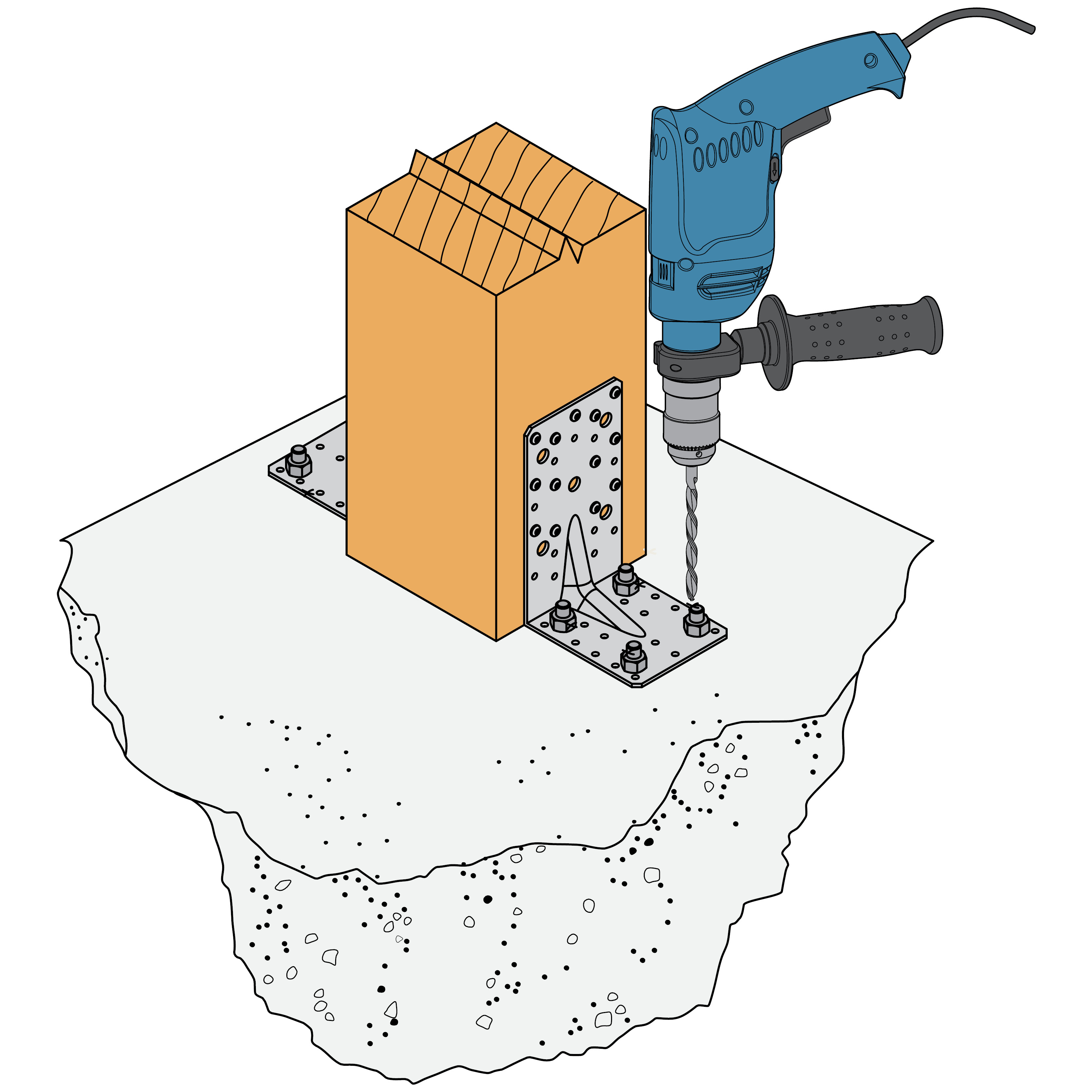

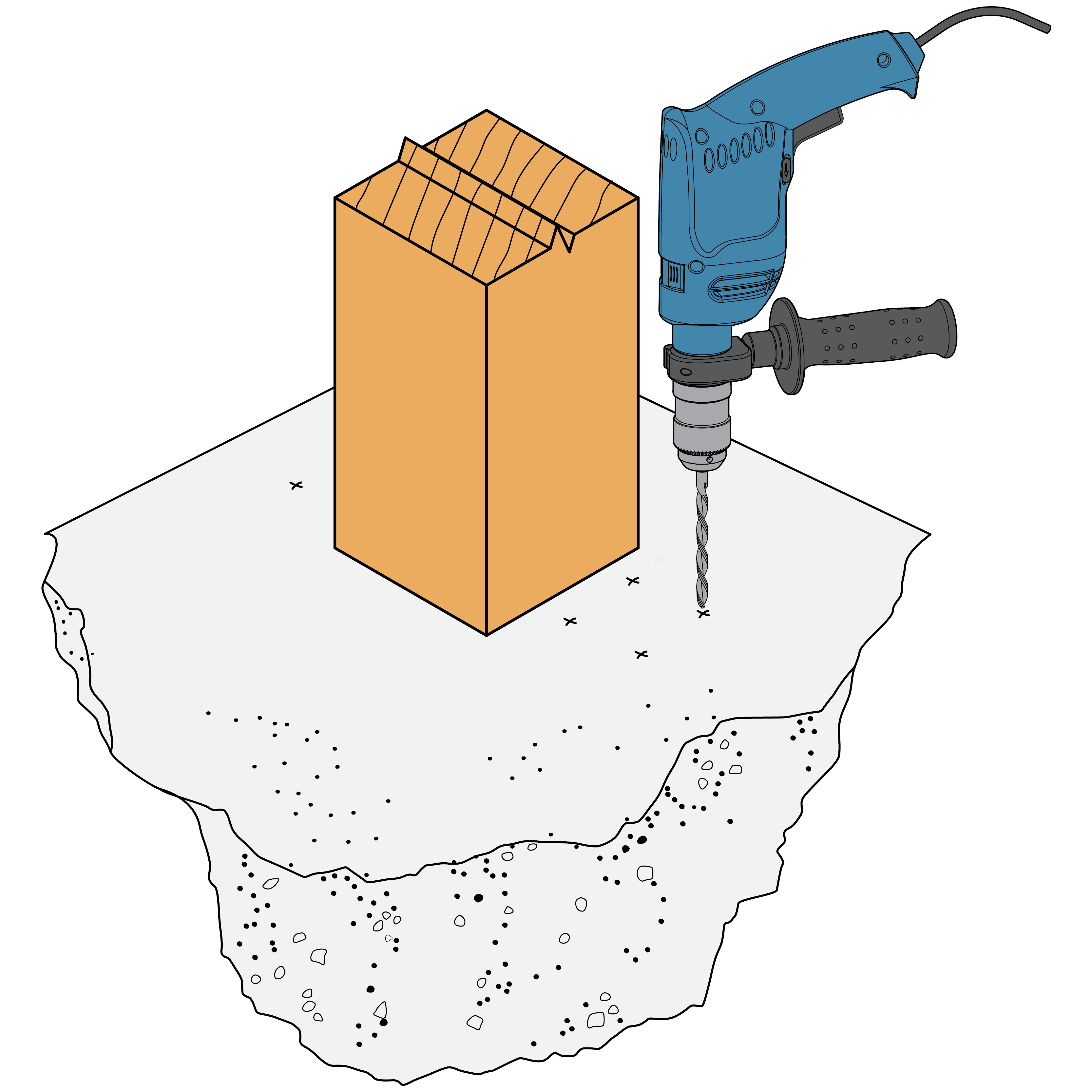

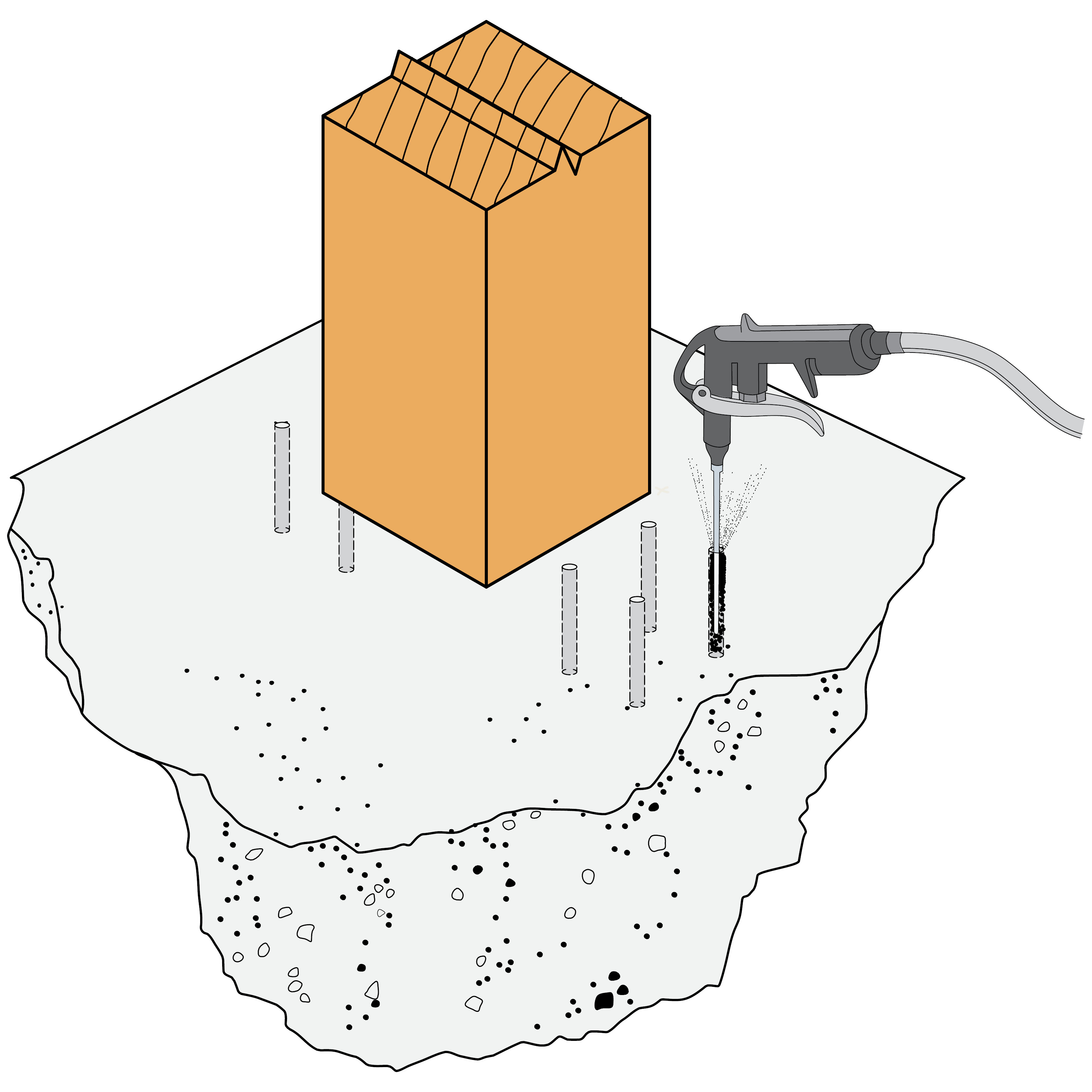

Installation

Ändträet lyfts upp från underlaget vilket minskar risken för fuktsugning genom ändträet

Technical Notes

Teknisk information

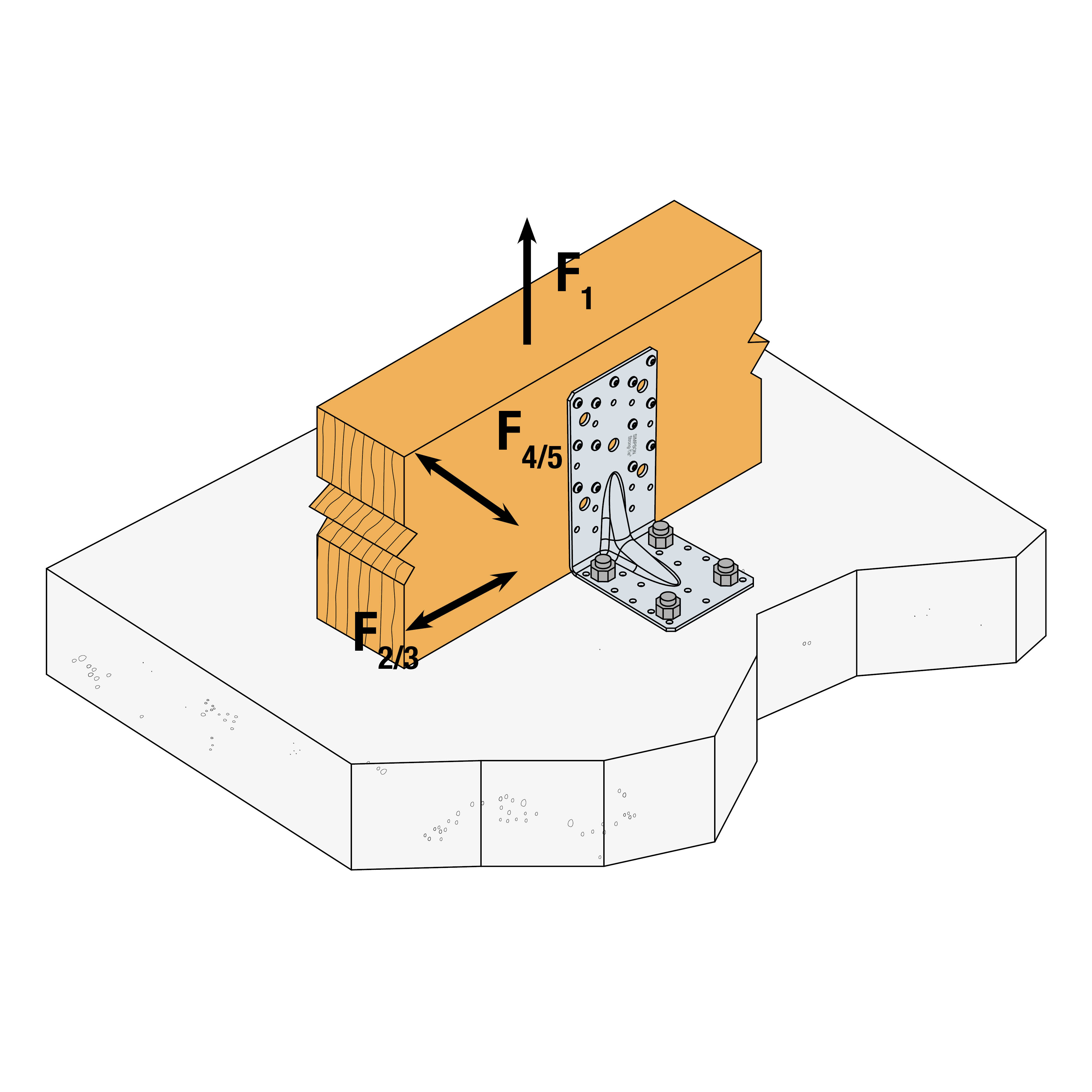

2 vinkelbeslag per fog

Vinkelbeslagen förutsätts placeras precis ovanför varandra.

F1 Lyftande kraft som verkar mitt i takåsen.
F2 och F3 Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4 och F5 Tvärgående kraft som verkar mitt för vinkelbeslagen i balkens riktning i höjden e över balken.

Ett vinkelbeslag per fog

F1 Lyftande kraft som verkar i vinkelbeslagets centrala axel, men på avstånd från vinkelbeslagets vertikala flik. Om åsen är förhindrad att rotera, blir bärförmågevärdet hälften av bärförmågan för en fog med två vinkelbeslag.
F2 och F3 Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4 Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar in mot vinkelbeslaget i höjden e över balken.
F5 Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar bort från vinkelbeslaget i höjden e över balken.
