ABR

Vinkelbeslag för montering av fasader på lättvägg

Vinkelbeslag ABR170 och ABR220 används för fogar i bärande träkonstruktioner och stållösningar samt fogning av trä och betong. Det avlånga vinkelbeslaget gör det möjligt för uppbyggnad av lättväggar som uppfyller isoleringskraven, enligt det danska Bygningsreglementet BR15.

CE-märkt
Tekniskt avtal
Användningsklass 2
Indoor
Electrogalvanized steel Z275

Produktinformation

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Træ-træ samling:

  • Ideel til montage af ny efterisolering
  • Beslagets længde giver mulighed for isolering, i henhold til skærpelserne i Bygningsreglementet, BR15
  • Kan anvendes både til træ- og stålløsninger
  • Nem at montere
  • CE godkendt til alle typer træsamlinger
  • Godkendt i Europa, ETA-06/0106
  • Kan optage store kræfter

Træ-beton samling:

  • ​Ideel til montage af ny efterisolering
  • Beslagets længde giver mulighed for isolering i henhold til skærpelsen i BR15
  • CE godkendt til montage på beton
  • Godkendt i Europa, ETA 06/0106
  • Bæreevneværdier i 3 kraftretninger

Applikationer

Monteras på

  • Trä-trä fogningar
  • Trä-betong fogningar

Användningsområden

  • kan används till trä- och stål lösningar
  • Spänd upp fasader
  • Ved golvplattor

Teknisk data

Dimensioner

Mått

Art. nr. Dimensioner [mm] Hål, flik A Hål, flik B
A B C t Ø5 Ø12 Ø5 Ø12
ABR170 170 40 95 2 20 2 9 2
ABR220 220 40 95 2 24 2 9 2

Karakteristisk bärförmåga - Balk-balk fogningar

Art. nr. Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning
Utspikning Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2/3.k R4/5.k
- - CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABR170 14 9 7.4 12.2 16.4 21.1 9.6/kmod^0.2 9.6/kmod^0.2
ABR220 14 9 7.4 12.2 16.4 21.1 9.6/kmod^0.2 9.6/kmod^0.2

**Vid kombinerad last väljs största utspikning
***R4/5 är bestämt för balkbredd b ≥ 60 mm och excentricitet e ≤ 90 mm. För andra värden av a och b, se ETA'en på www.strongtie.se
****R4/5 är bestämt för balkbredd b ≥ 60 mm och excentricitet e ≤ 150 mm. För andra värden av a och b, se ETA'en på www.strongtie.se

Karakteristisk bärförmåga - Balk-betong fogningar

Art. nr. Karakteristisk bärförmåga - Balk-betong fogningar
Utspikning Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2/3.k R4/5.k
- Typ - Typ CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABR170 14 CNA 2 Ø10 min. (33.0 ; 25.2/kmod) 25.2/kmod 19.7 min. (25.4 ; 24.6/kmod) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod ) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod )
ABR220 14 CNA 2 Ø10 min. (33.0 ; 25.2/kmod) 25.2/kmod 19.7 min. (25.4 ; 24.6/kmod) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod ) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod )

* e ≥ 50 mm

Karakteristisk bärförmåga

Art. nr. Karakteristisk bärförmåga - Balk-betong (fasad) fogningar - Fullständig utspikning
Sammanfogningen Karakteristisk bärförmåga - Lodrät fasadbjälke på betong - 1 vinkelbeslag per fog - Fullständig utspikning [kN]
Flik A Flik B R1.k R2/3,k R6.k
- Typ - Typ CNA 4,0x35 CNA 4,0X40 CNA 4,0X60 CNA 4,0x35 CNA 4,0X40 CNA 4,0X60 CNA 4,0x35 CNA 4,0X40 CNA 4,0X60
ABR170 9 CNA 2 M10 10.2 min. (11,8 ; 12,1/kmod) min. (16,9 ; 12,1/kmod) 3.5 3.8 4.9 min. (14,9; 11,0/kmod) min. (16,5; 11,0/kmod) min. (21,1; 11,0/kmod)
ABR220 9 CNA 2 M10 min. (14,3 ; 12,1/kmod) min. (15,9 ; 12,1/kmod) min. (20,6 ; 12,1/kmod) 2.7 2.9 3.7 min.(14,9; 9,0/kmod) min. (16,5; 9,0/kmod) min. (21,1; 9,0/kmod)

The capacities are given for one ABR, in the case, that in total more ABR are placed alternate opposite on the beam.

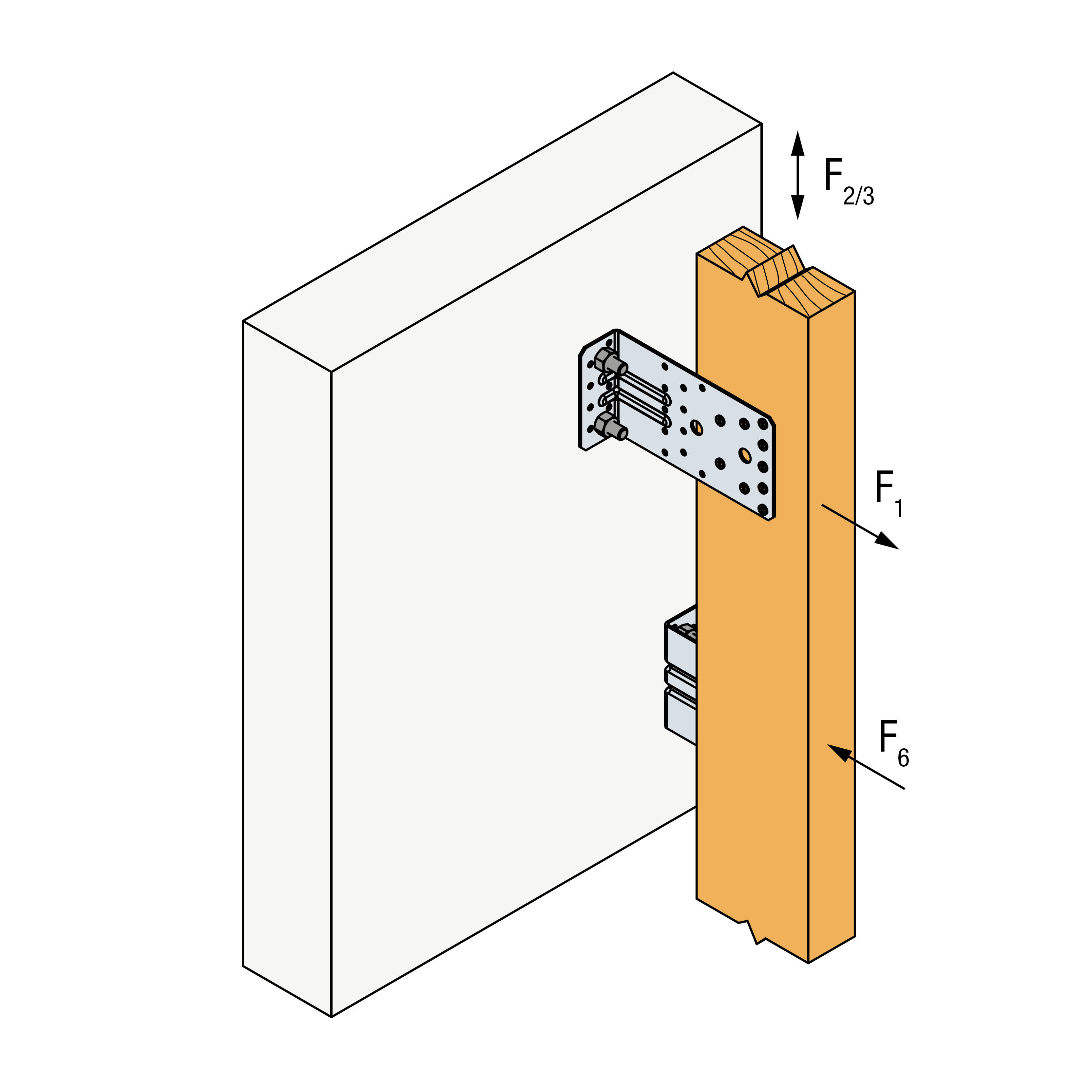

It's given the option to fix the ABR with only one bolt (the upper one) for only the load in direction F1 and F6, the capacity for F1 is in this case the half.

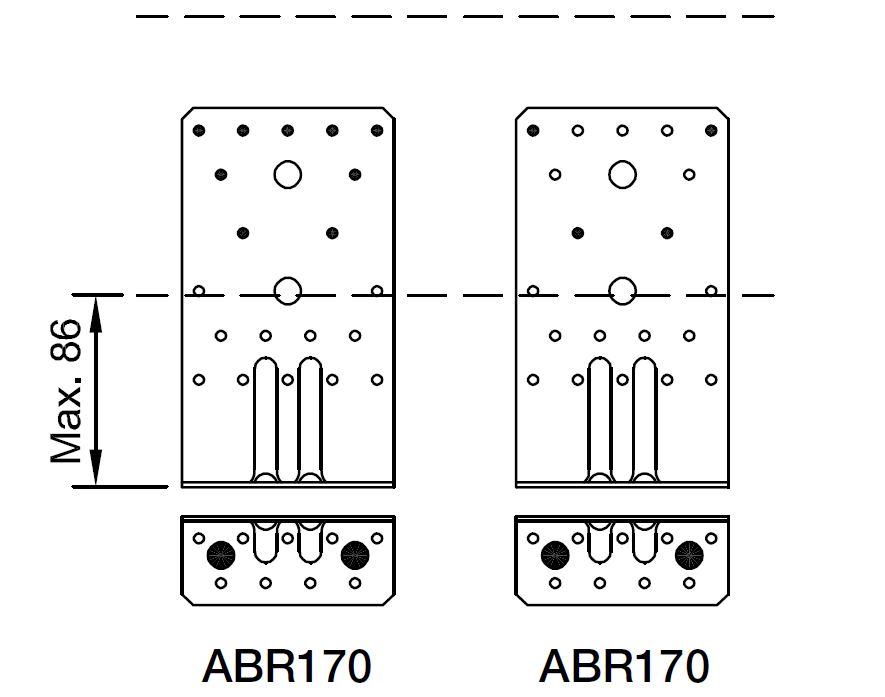

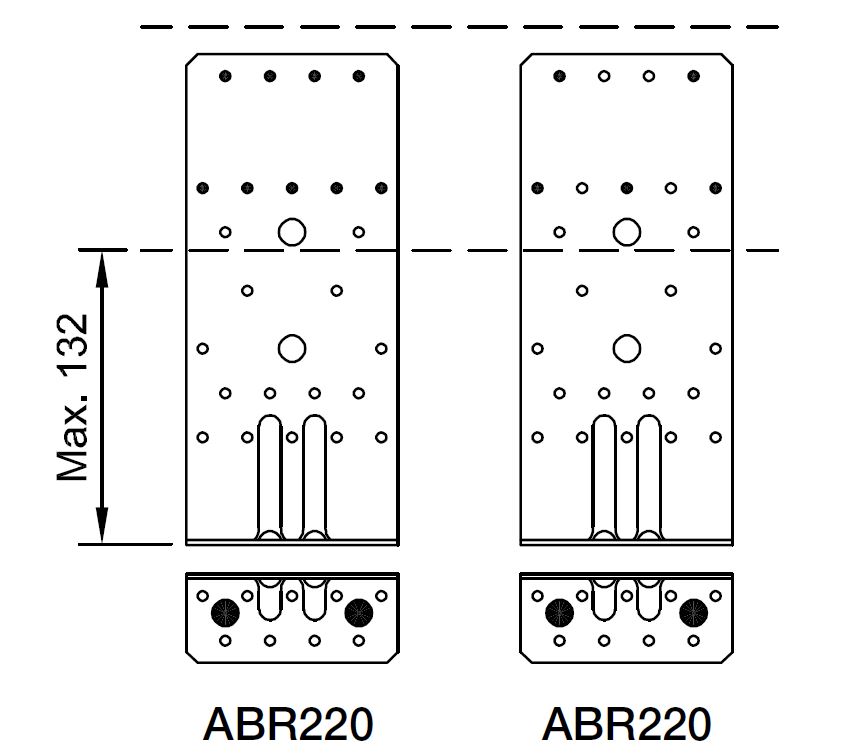

The distance of the beam to the support shall be less than 132 mm for ABR220, and less than 86 mm for ABR170.

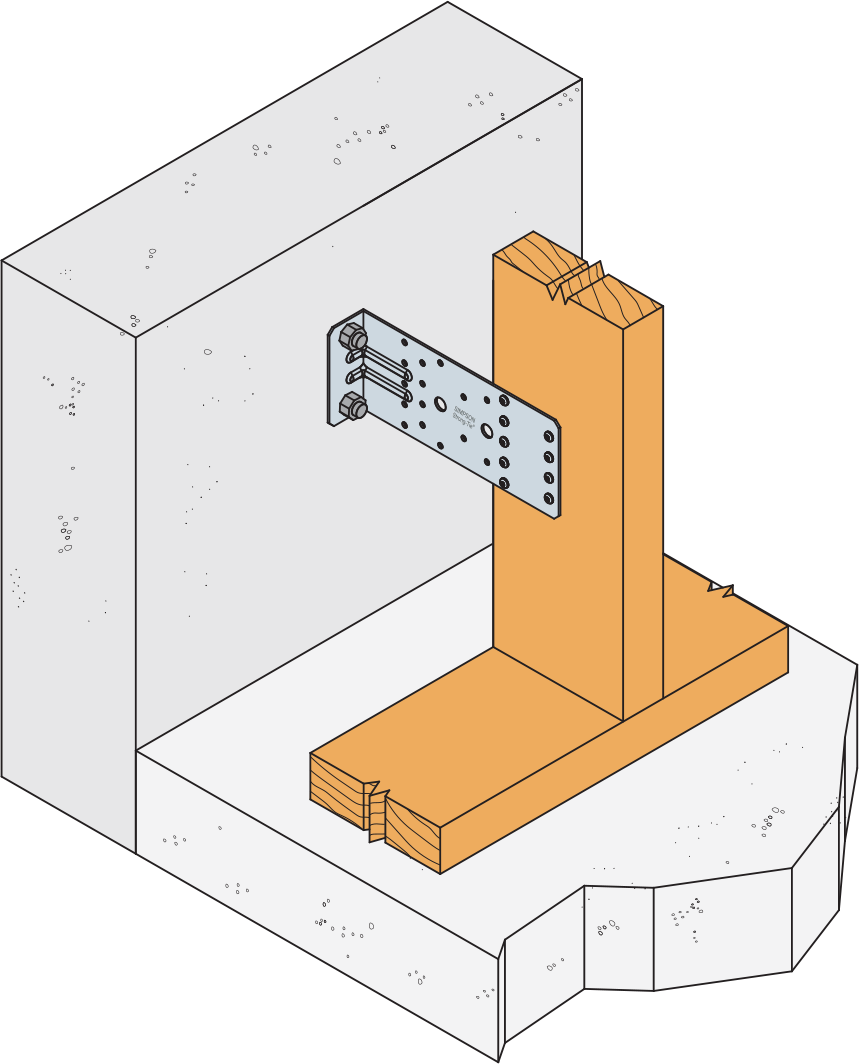

Montage

Montage

Fastsättning

  • Balk-balk fogningar: CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv
  • Pelar-balk fogningar: Bultar



Technical Notes

Teknisk information

Två vinkelbeslag per fog
Vinkelbeslagen förutsätts placeras precis ovanför varandra.
F1                 Lyftande kraft som verkar mitt i takåsen.
F2 och F3     Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4 och F5     Tvärgående kraft som verkar mitt för vinkelbeslagen i balkens riktning i höjden e över balken.


Ett vinkelbeslag per fog
F1                 Lyftande kraft som verkar i vinkelbeslagets centrala axel, men på avstånd från vinkelbeslagets vertikala flik.
                    Om åsen är förhindrad att rotera, blir bärförmågevärdet hälften av bärförmågan för en fog med två vinkelbeslag.
F2 och F3     Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4                 Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar in mot vinkelbeslaget i höjden e över balken.
F5                 Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar bort från vinkelbeslaget i höjden e över balken.
