ABAI

Ljudabsorberande vinkelbeslag till KL-Trä konstruktioner

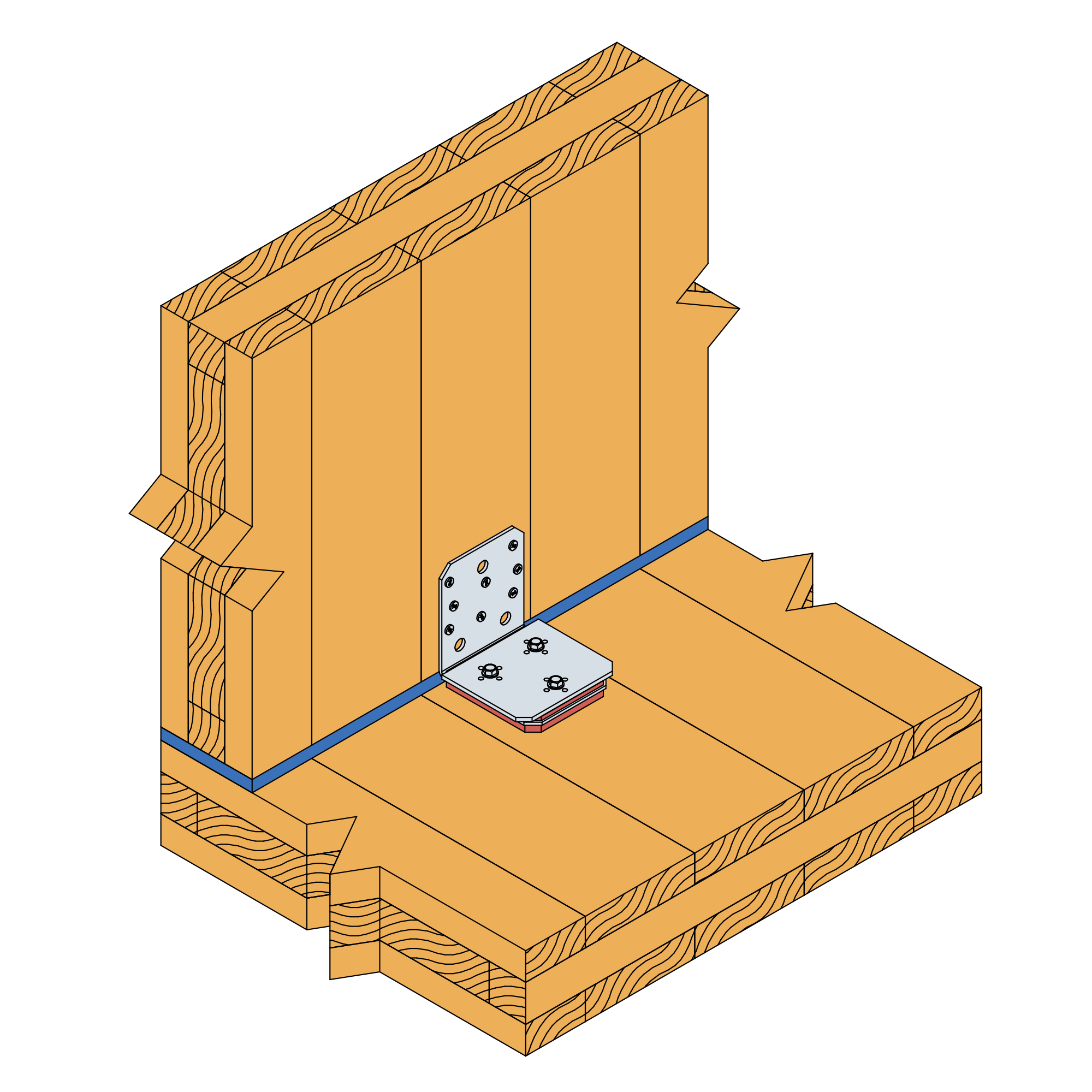

ABAI 105 är ett nyutvecklat byggnadsbeslag som möjliggör en statisk bärande anslutning mellan CLT golv, vägg, och takelement, som är ljudisolerade tack vare ett 12 mm tjockt lager av SIT.

CE-märkt
Tekniskt avtal
Användningsklass 2
Indoor
Electrogalvanized steel Z275

Produktinformation

Bilder

*
*
*

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Ljudabsorberande

Applikationer

Monteras på

  • CLT elementer

Användningsområden

  • The ABAI soundproofing angles are used for connections between wall and ceiling elements made of plywood boards
  • The connection to the base plate by means of Simpson Strong-Tie® special screws. The MOABAI insertion device is to be used
  • The connections can be made on one side or with opposing angle brackets.

Teknisk data

Dimensioner

Mått

Art. nr. DB nr. Mått [mm] Hål, flik A Hål, flik B
A B C D E t Ø5 Ø11 Ø7
ABAI105192300411310390106183833

* Skruv: SDS25600MB

Karakteristisk bärförmåga med ett stycke. ABAI105 mellan CLT vägg och CLT golvelement med 12 mm Sylodyn mellanskikt.

Art. nr. Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning
Utspikning Karakteristisk bärförmåga - 1 vinkelbeslag per fog [kN] Slip modulus Kser  for load direction [kN/mm]
Flik A Flik B R1.k R2/3.k R4.k R5.k R1.k R2/3.k R4.k R5.k
- type - type
ABAI1058CNA4,0x603SDS256002,0/kmod2,0/kmod3,3/kmod2,3/kmod0.80.681.160.8

Fastsättning mot grundplattan sker med Simpson Strong-Tie®s specialskruvar (SDS25600). För att uppnå ett godkänt montage, använd en MOABAI monteringsmall.

Montage

Montage

Installation

Fastsättning mot grundplattan sker med Simpson Strong-Tie®s specialskruvar (SDS25600). För att uppnå ett godkänt montage, använd en MOABAI monteringsmall.

Certifiering

Relaterade produkter

Nedladdningar

CAD Bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
