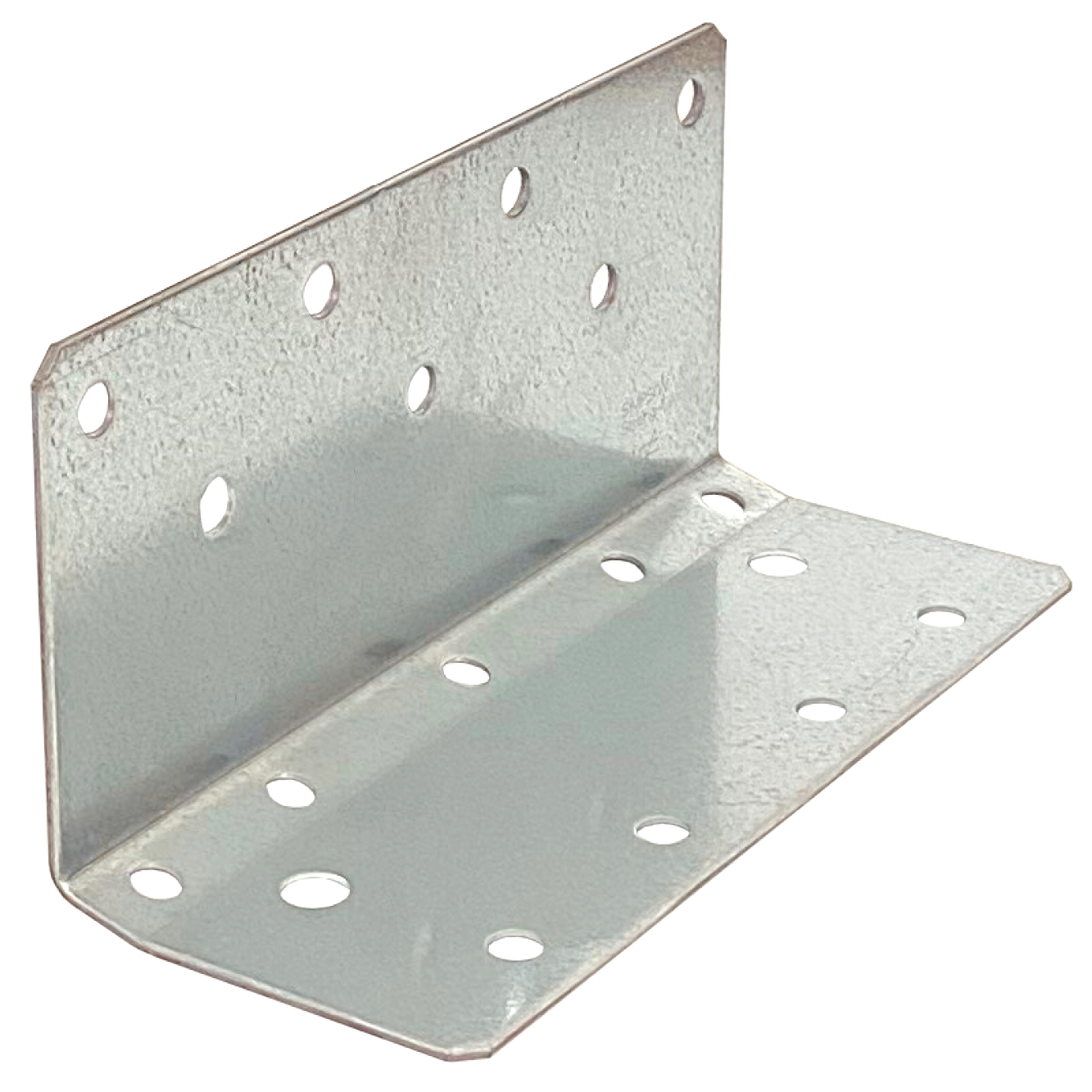

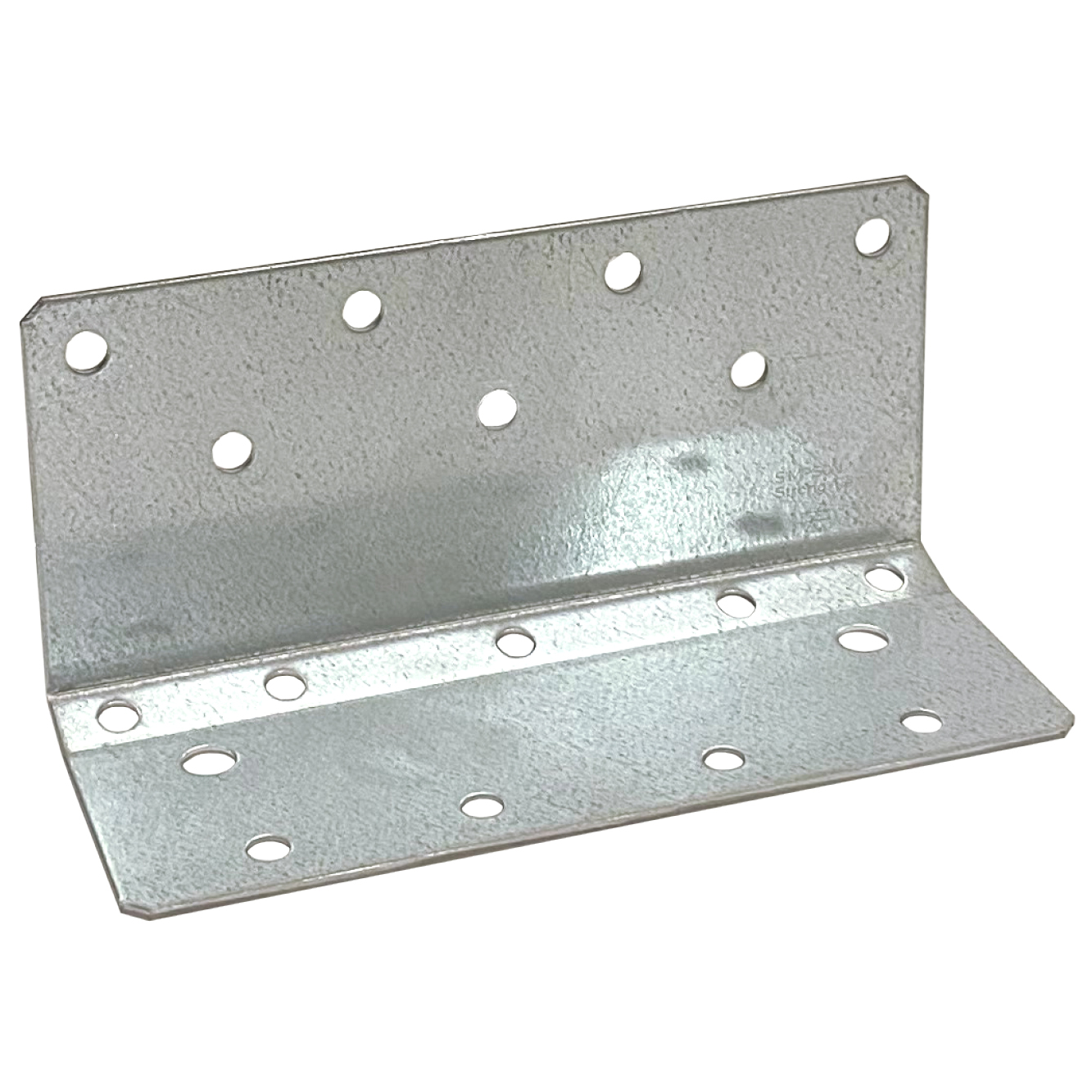

AB255SSH

Kraftfullt Vinkelbeslag till Kl-Trä Konstruktioner

AB255SSH vinkelbeslaget är utvecklat specifikt för KL-Trä konstruktioner och är designad för att ta upp både horisontella och vertikala laster.
Monterad med kraftfulla SSH skruvar ger ett snabbt montage med hög kapacitet.
Ett mångsidigt vinkelbeslag med Överlägsen prestanda för horisontella (F2 / F3) och vertikala (F1) krafter.



CE-märkt
Tekniskt avtal
Användningsklass 2
Indoor

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:

  • Galvaniserat stål S250GD + Z275 enligt EN 10346

Korrosionsskydd:

  • 275 g/m2 på båda sidorna motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Optimal tillKL-Trä byggnader
  • Snabb montering
  • Kan döljas i betongmassan

Applikationer

Monteras på

  • KL-Trä, Massivt trä, Limträ etc

Användningsområden

  • KL-Trä och konstruktionsträ

Teknisk data

Dimensioner

Mått

Art. nr.   Mått [mm] Hål Flik A Hål Flik B
A B C t Ø11 [mm] Ø11 [mm] Ø14 [mm]
AB255SSH 2121743 123 100 255 3 7 9 2

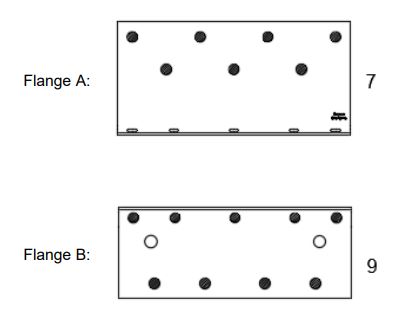

Karakteristisk bärförmåga - trä till trä - 1st vinkelbeslag - Maximal utspikning

Art. nr. Karakteristis bärförmåga - Trä till trä - Maximal utspikning
Utspikning Karakteristisk bärförmåga - Konstruktionsträ C24 - 1st vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k R5.k
Antal Typ Antal Typ 10.0x50 10.0x100 10.0x120 10.0x50 10.0x100 10.0x120 10.0x50 10.0x100 10.0x120 10.0x50 10.0x100 10.0x120
AB255SSH 7 SSH10.0xL 9 SSH10.0xL 19.3 * kmod^0.12 26.36 * kmod^0.09 42.6 24.7 35 42.6 13.9/kmod^0.76 13.9/kmod^0.76 13.9/kmod^0.76 5.02/kmod^0.24 5.22/kmod^0.24 5.28/kmod^0.24

Bärförmågan i tabellen ovan kan användas om panelen inte kan rotera.

Bärförmågor med andra längder av SSH skruvar finns tillgängliga i ETA.

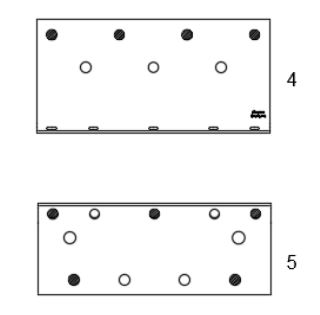

Karakteristisk bärförmåga - Trä till trä - 1st vinkelbeslag - Delvis utspikning

Art. nr. Karakteristisk bärförmåga - Trä till trä - Delvis utspikning
Utspikning Karakteristisk bärförmågaa - Trä till trä - 1st vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k R5.k
Antal Typ Antal Typ 10.0x50 10.0x100 10.0x120 10.0x50 10.0x100 10.0x120 10.0x50 10.0x100 10.0x120 10.0x50 10.0x100 10.0x120
AB255SSH 4 SSH10.0xL 5 SSH10.0xL 10.9 * kmod^0.2 15.36 * kmod^0.15 25.64 * kmod^0.1 15.4 21.8 26.5 min(13.9 ; 13.9/kmod^0.76) min(14.6 ; 13.9/kmod^0.76) min(18.8 ; 13.9/kmod^0.76) 1.97/kmod^0.8 2.11/kmod^0.8 2.11/kmod^0.8

Bärförmågan i tabellen ovan kan användas om panelen inte kan rotera.

Bärförmågor med andra längder av SSH skruvar finns tillgängliga i ETA.

Montage

Montage

Fastsättning

På Trä:

  • SSH10.0xℓ

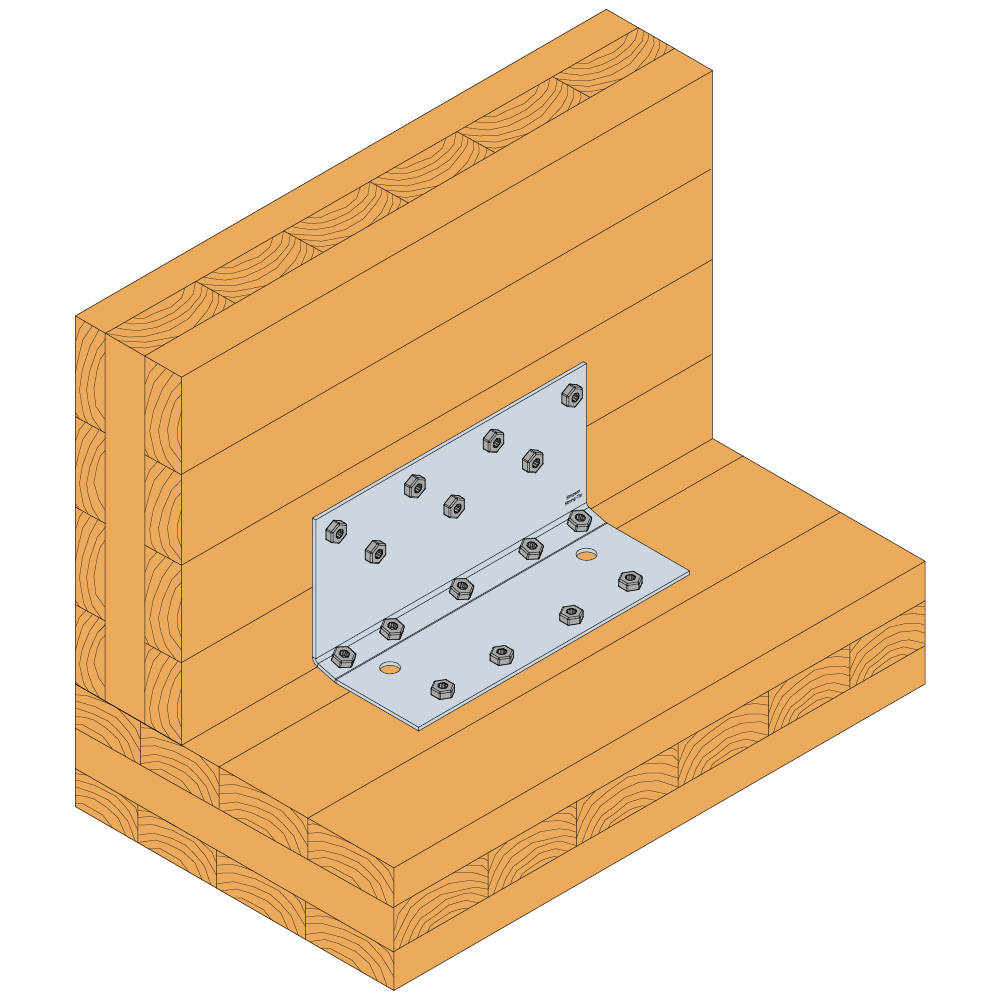

Installation

  • Börja med att montera SSH skruvar i flik A och flik B.
    Efter det monteras SSH skruvar i den vinklade delen med ca 70° vinkling

Nedladdningar

CAD Bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Ingen produkt/artikel tillgänglig.
Ingen produkt/artikel tillgänglig.
Ingen produkt/artikel tillgänglig.
